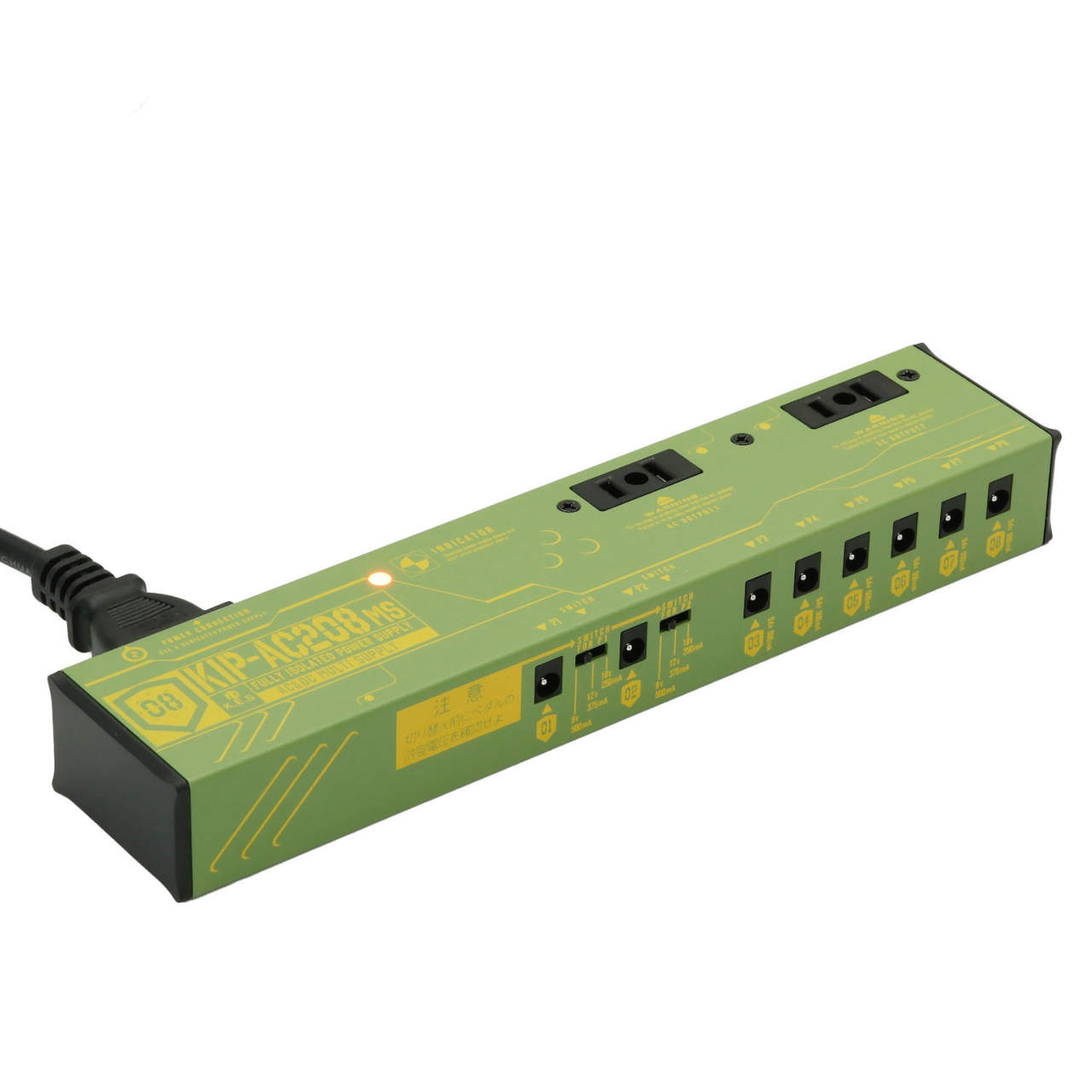

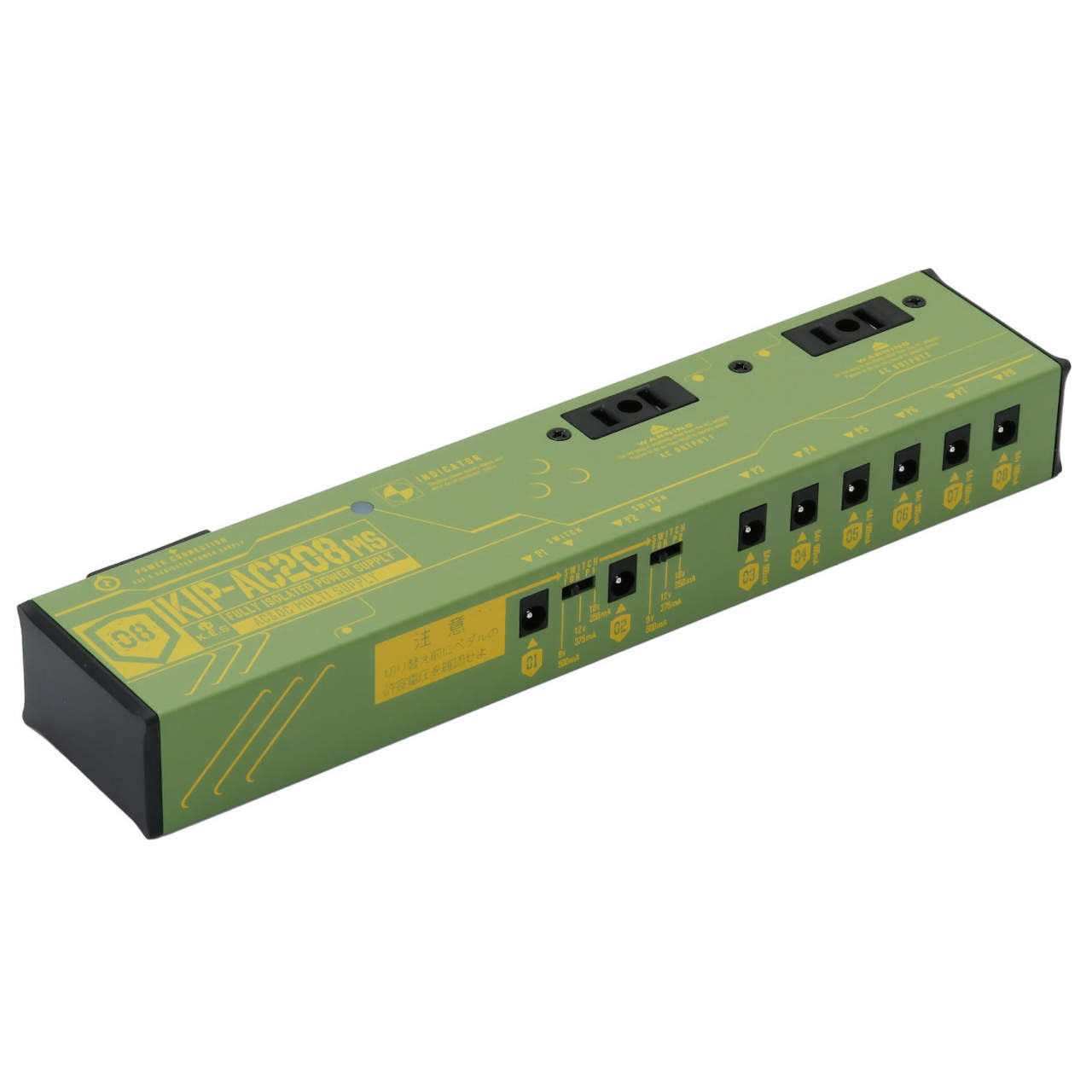

コンパクトながらACx2ポート、ボルテージセレクト可能なDCx2ポート、9V固定x6ポート(圧強め)を搭載した万能なパワーサプライ！
◆ボルテージセレクト機能付きフルアイソレーテッドAC/DCマルチパワーサプライ
マルチエフェクターなどの専用アダプターを使用する機材を搭載したボードに便利なACコンセント出力×2系統を備えたマルチパワーサプライです。

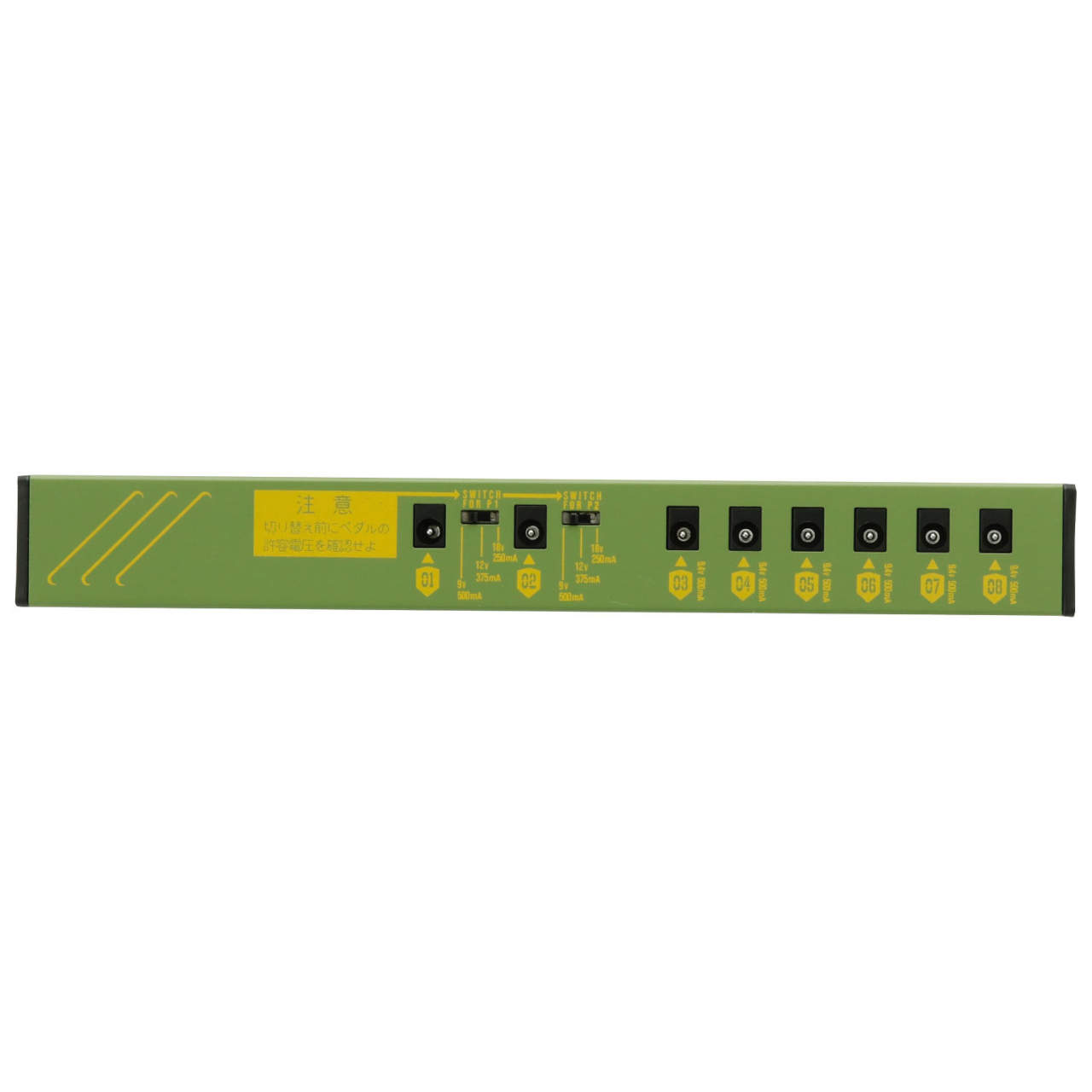

DC出力は2系統の切り替え(9V500mA,12V375mA,18V250mA)可能端子を含めた8portを装備し、グラウンドまで完全に個別にしたフルアイソレート回路を採用。
Port3-8 は無負荷時供給電圧を約9.8V （最適環境下において） に、高負荷時でも9.4V を確保出来るよう設定。
特にDistortionやOverdrive系のペダルで音に張りと厚みが生まれ、ブライトネスも上がる効果も期待できます。
可能な限りコンパクトに設計(W240×D54×H30mm)し、ボード内のスペース確保を目指しました。
筐体自体を放熱板として使用する機構を採用しDC出力最大消費電力18W (※Wのおよその計算法としてV×Aとする)の容量を確保。
マルチエフェクターなどを含む大型のメインボードで活躍するモデルです。
※例として- (熱損失等その他の要因は考慮しない形での計算法)
消費電力 9V500mAの機材を3台使用すると仮定
9.4V ×0.5A(=500mA)=4.7W ×3Port使用で13.7W
残り4.3W(9.4V×457mA)使用可能
全てのPort(8口)を9.4Vに設定して使用する場合、各ポート最大237mAまで使用可能 (9.4V ×0.237A)=17.628W
◆主な特徴?

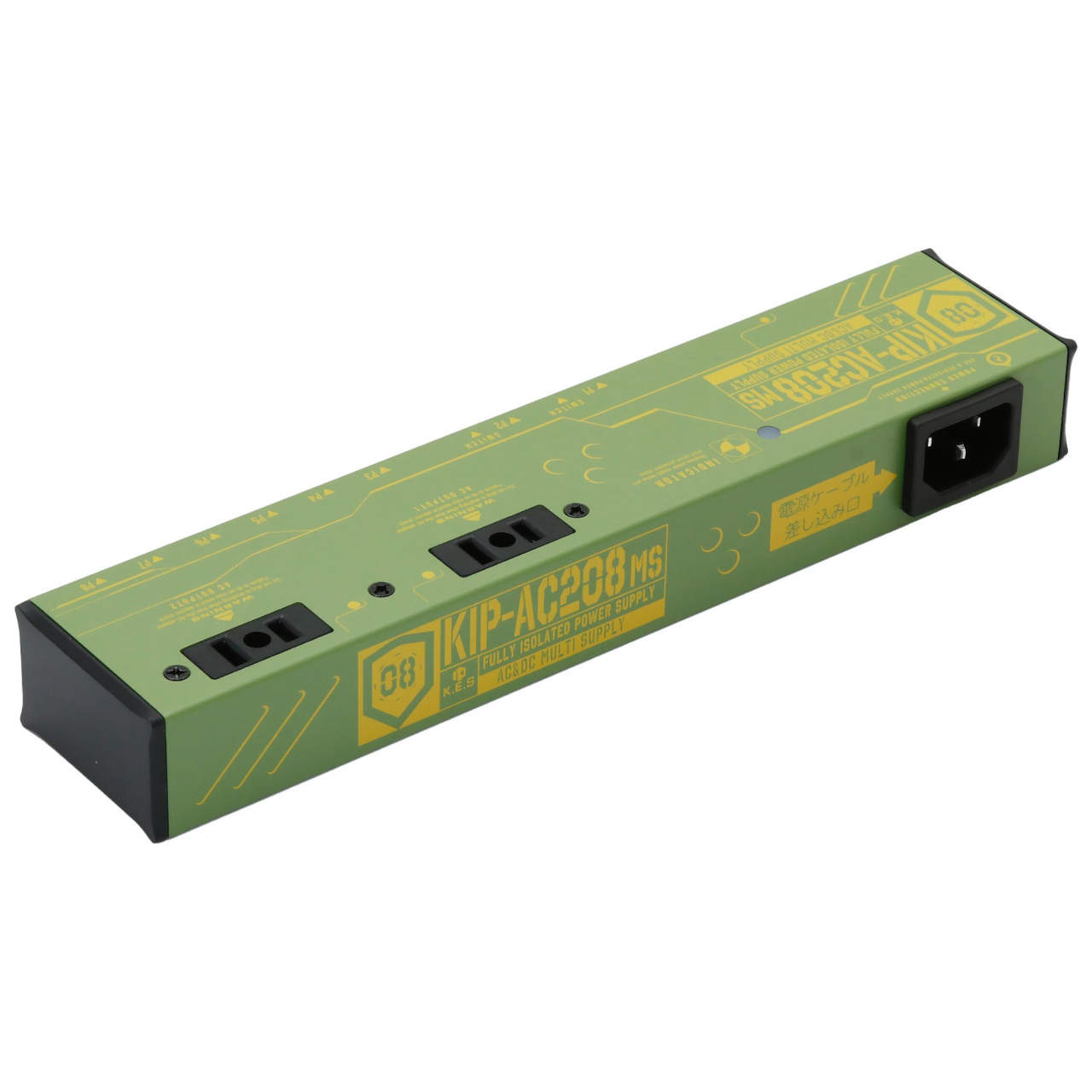

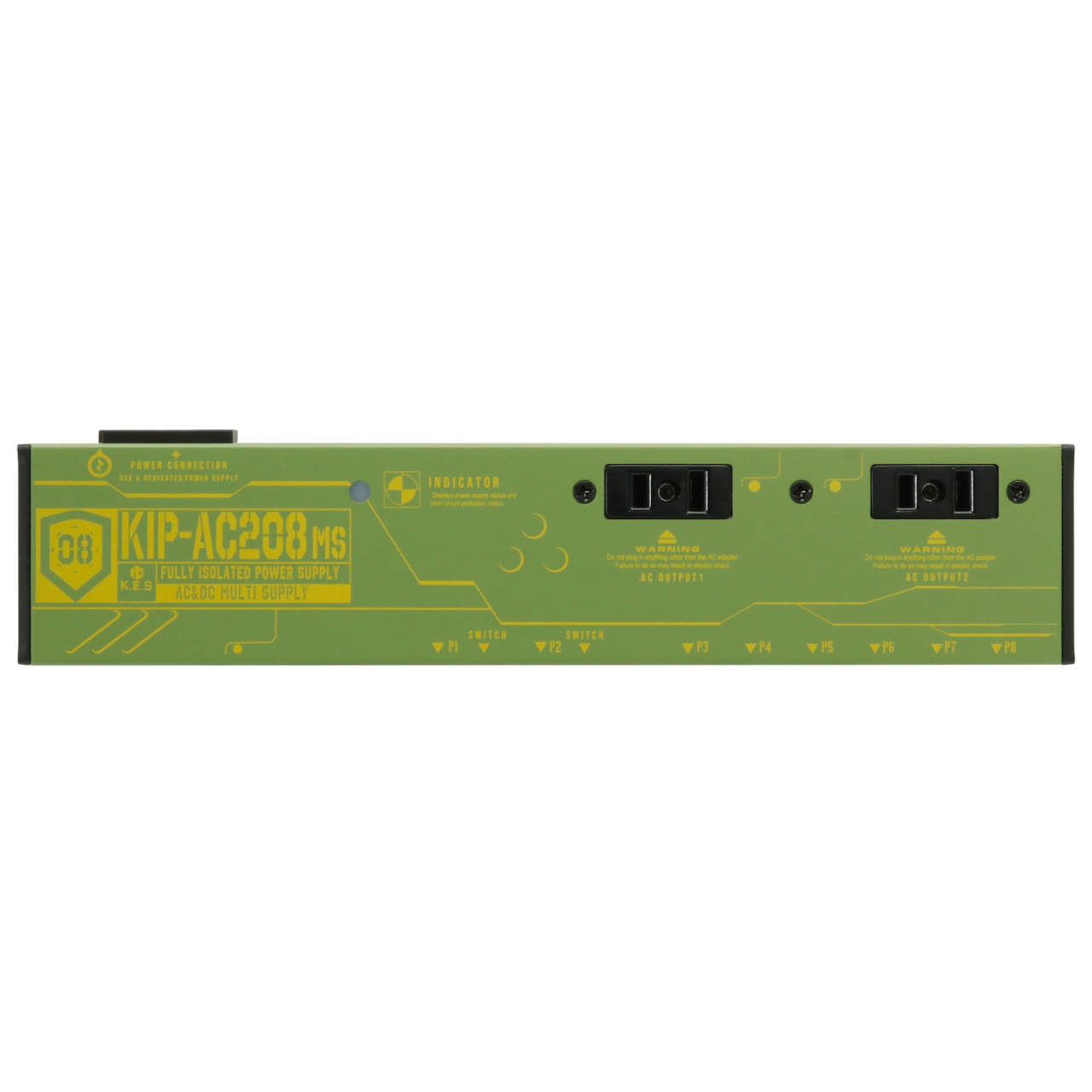

●ACコンセント出力×2系統装備
マルチエフェクターなどの専用アダプターを使用する機材を搭載したボードに便利なACコンセント出力×2系統を備えたマルチパワーサプライです。ACコンセント部は総消費電力に影響しないスルー構造になっています。??
●2系統の電圧切り替えポート
9V500mA,12V375mA,18V250mAの三種類の電圧に対応する切り替えポートを2系統装備。幅広いペダルに対応します。
??●「圧強め」
?ポート3-8に関してはは無負荷時供給電圧を約9.8V （最適環境下において） に、高負荷時でも9.4V を確保出来るよう設定。?特にDistortionやOverdrive系のペダルで音に張りと厚みが生まれ、ブライトネスも上がる効果も期待できます。??
●コンパクト?
大型になりがちなACコンセント付きのパワーサプライですが、安全性能と給電性能には妥協することなく可能な限りコンパクトに設計(W240×D54×H30mm)し、ボード内のスペース確保を目指しました。
◆主な仕様
-
●入力：100V50/60Hz10A(Max)
-
●出力：
・AC1-2:100V50/60Hz6A(Max,Total)
-
・DCP1-2:9/12/18V@500/375/250mA
・DCP3-8:9.4V@500mA
・MAXDCOUTPUT:18W(Total)
-
●本体寸法：W240×D54×H30mm
-
●本体重量：360g
-
●パッケージ寸法：W255×D168×H40mm
-
●総重量：870g
