IMAGENICS イメージニクス CRO-STH12G ◆ 4K解像度対応 12G-SDI⇒HDMIコンバーター
CRO-STH12G ◆ 4K解像度対応 12G-SDI⇒HDMIコンバーター
《 4K解像度対応 12G-SDI⇒HDMIコンバーター 》
◆ IMAGENICS ( イメージニクス ) CRO-STH12G
［ 商品説明 ］

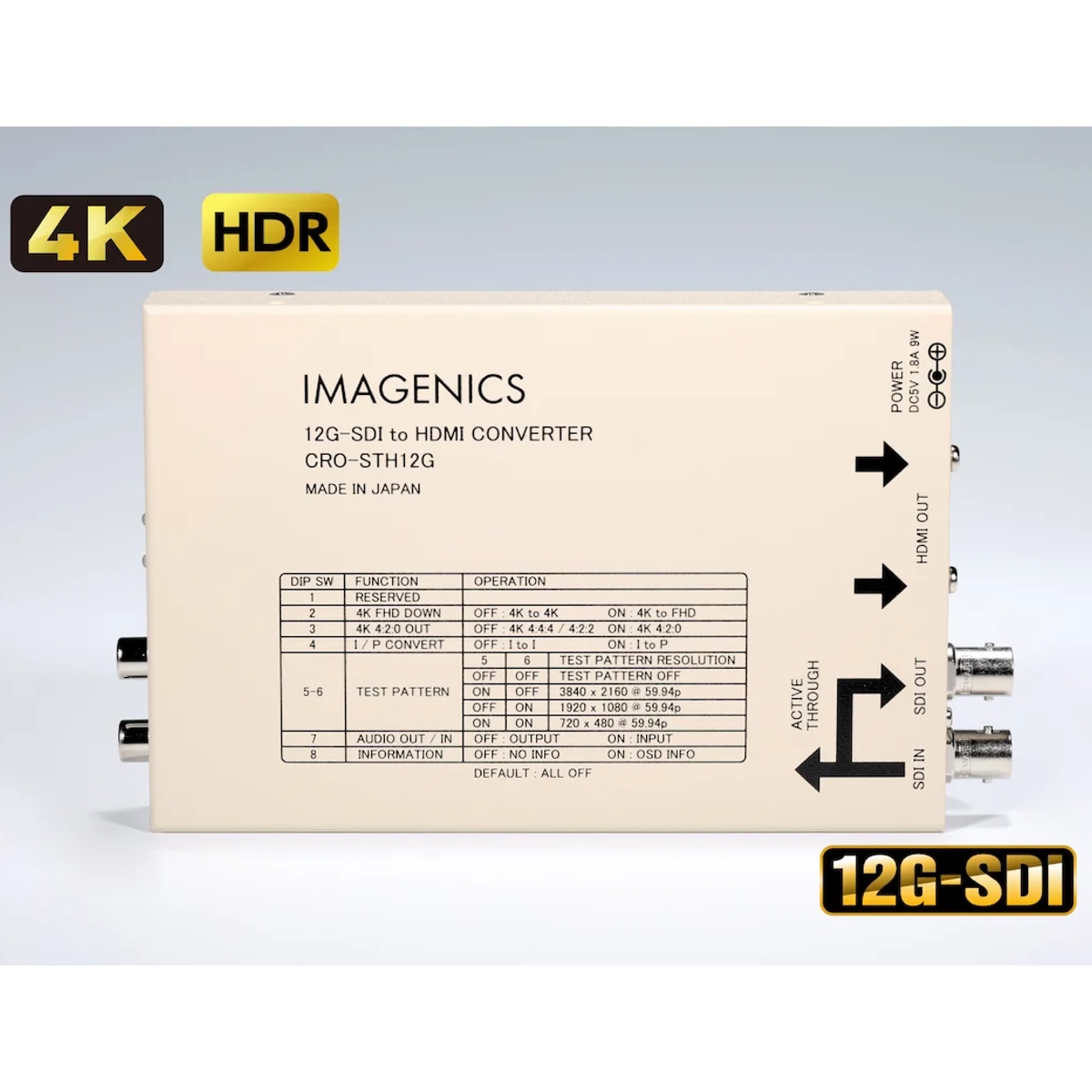

CRO-STH12Gは、SD/HD/3G/6G/12G-SDI 信号を HDMI 信号に変換する変換器です。
AVDL 機能（Automatic Video Delay Line）によりゲンロックされた同一フォーマットSDI信号のブランキング切替であれば出力HDMI信号を乱すことなく切替が可能です。
4K映像を FHDダウンコンバート、YCbCr4:2:0 変換、インターレース信号を簡易プログレッシブ変換にも対応します。
・SD/HD/3G/6G/12G-SDI 信号をHDMI(DVI)信号に変換
・SMPTE ST 2082-1/ST 2081-1/ST 424/ST 292-1/259-C 準拠
・SDI入力フォーマットは、RGB 及び YCbCr444 の 10bit/12bitのSDI信号にも対応
・SDI 入力のアクティブスルー出力を装備
・AVDL 機能は、SMPTE 規格のブランキング切り替えに対応したスイッチャーでの切り替えに対応
・（最初に入力検出して出力ロックした SDI 映像に対して±2H の位相差のある入力まで AVDL 機能が働きます）
・映像・音声出力にテスト信号発生機能を搭載
・アナログ音声のエンベデッド、デエンベデッド機能を搭載
・インターレース信号を簡易プログレッシブ変換に対応
・入力SDI信号のリクロック機能による信号補償対応
・12G-SDI 入力 L-5.5CUHD 同軸ケーブル 50 m
・3G-SDI 入力 L-5CFB 同軸ケーブル 160 m
・HD-SDI 入力 L-5CFB 同軸ケーブル 230 m
・HDRの「PQ」と「HLG」に対応しHDMI出力します
・※HDR⇒SDR変換は行いません
|

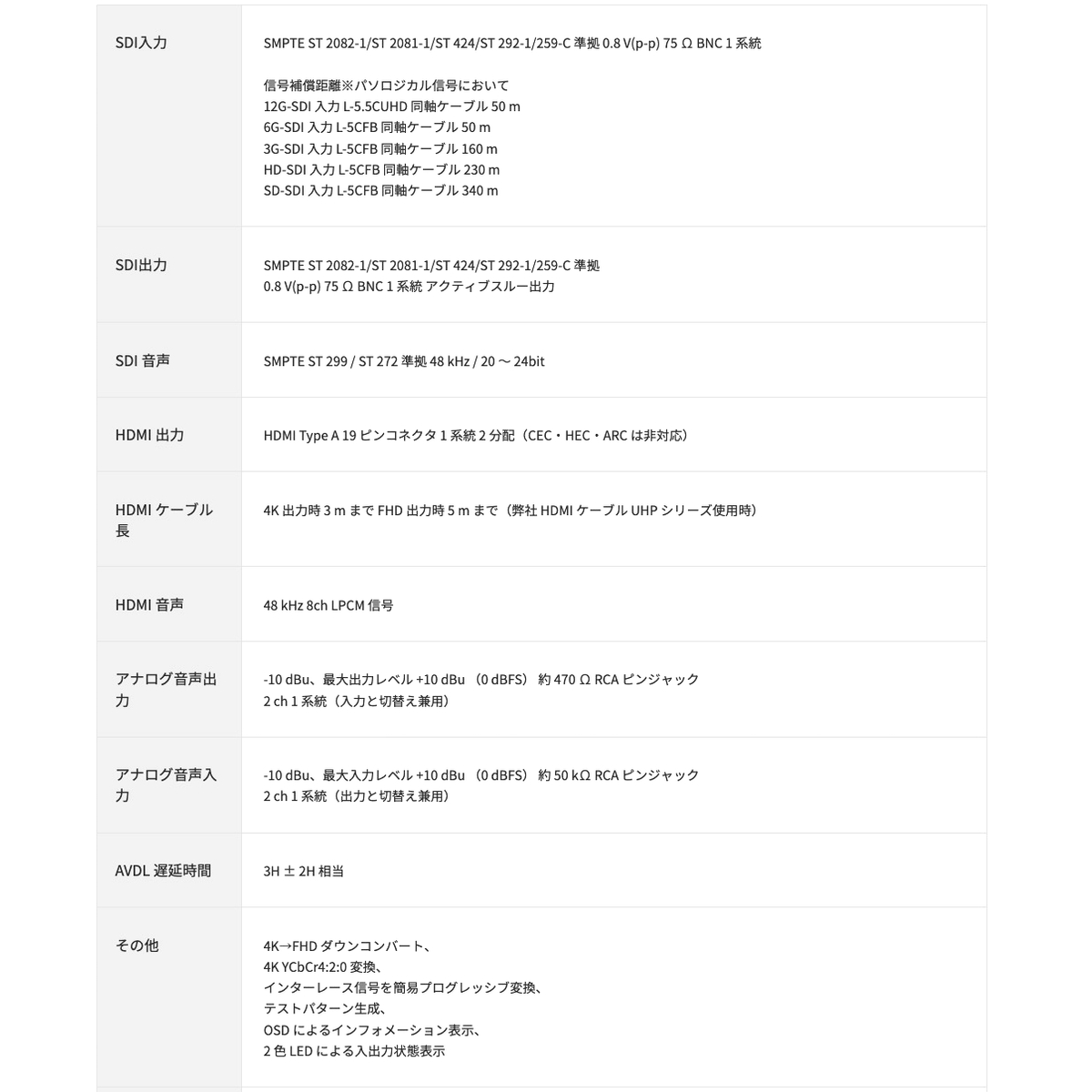

SDI入力 |
SMPTE ST 2082-1/ST 2081-1/ST 424/ST 292-1/259-C 準拠 0.8 V(p-p) 75 Ω BNC 1 系統
信号補償距離※パソロジカル信号において
12G-SDI 入力 L-5.5CUHD 同軸ケーブル 50 m
6G-SDI 入力 L-5CFB 同軸ケーブル 50 m
3G-SDI 入力 L-5CFB 同軸ケーブル 160 m
HD-SDI 入力 L-5CFB 同軸ケーブル 230 m
SD-SDI 入力 L-5CFB 同軸ケーブル 340 m |
|
SDI出力 |
SMPTE ST 2082-1/ST 2081-1/ST 424/ST 292-1/259-C 準拠
0.8 V(p-p) 75 Ω BNC 1 系統 アクティブスルー出力 |
|
SDI 音声 |
SMPTE ST 299 / ST 272 準拠 48 kHz / 20 ～ 24bit |
|
HDMI 出力 |

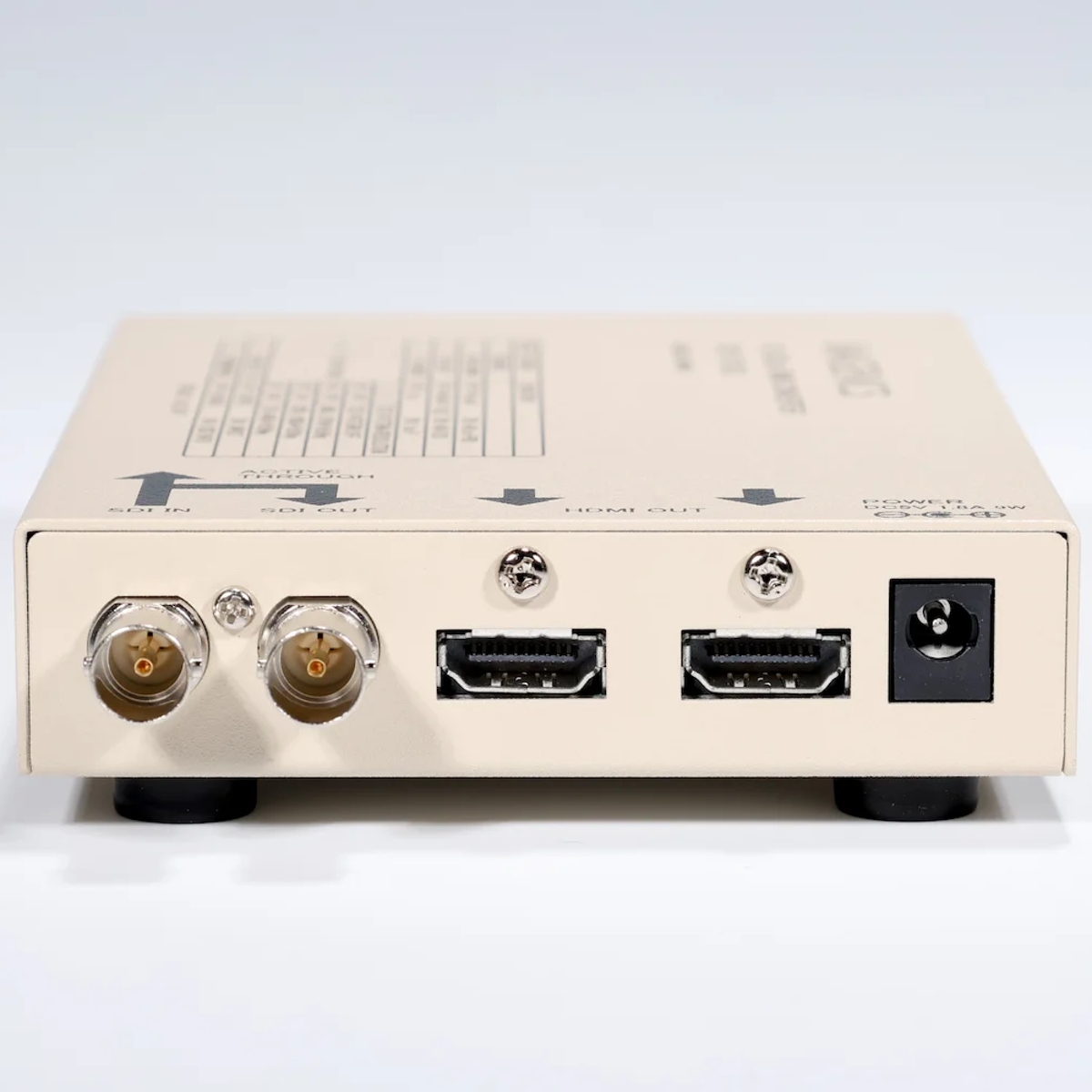

HDMI Type A 19 ピンコネクタ 1 系統 2 分配（CEC・HEC・ARC は非対応） |
|
HDMI ケーブル長 |
4K 出力時 3 m まで FHD 出力時 5 m まで（イメージニクス社 HDMI ケーブル UHP シリーズ使用時） |
|
HDMI 音声 |
48 kHz 8ch LPCM 信号 |
|
アナログ音声出力 |
-10 dBu、最大出力レベル +10 dBu （0 dBFS） 約 470 Ω RCA ピンジャック
2 ch 1 系統（入力と切替え兼用） |
|
アナログ音声入力 |
-10 dBu、最大入力レベル +10 dBu （0 dBFS） 約 50 kΩ RCA ピンジャック
2 ch 1 系統（出力と切替え兼用） |
|
AVDL 遅延時間 |
3H ± 2H 相当 |
|
その他 |
4K→FHD ダウンコンバート、
4K YCbCr4:2:0 変換、
インターレース信号を簡易プログレッシブ変換、
テストパターン生成、

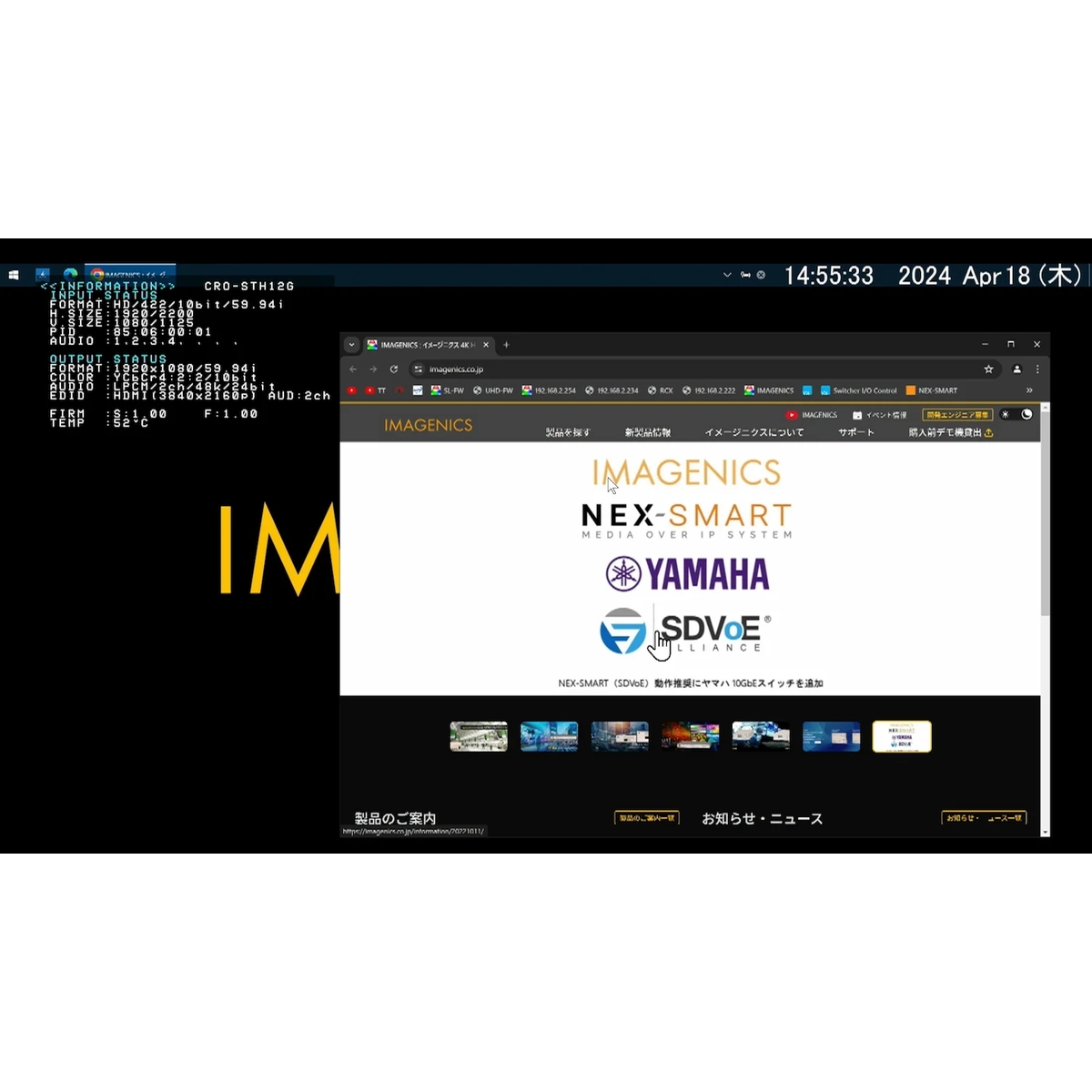

OSD によるインフォメーション表示、

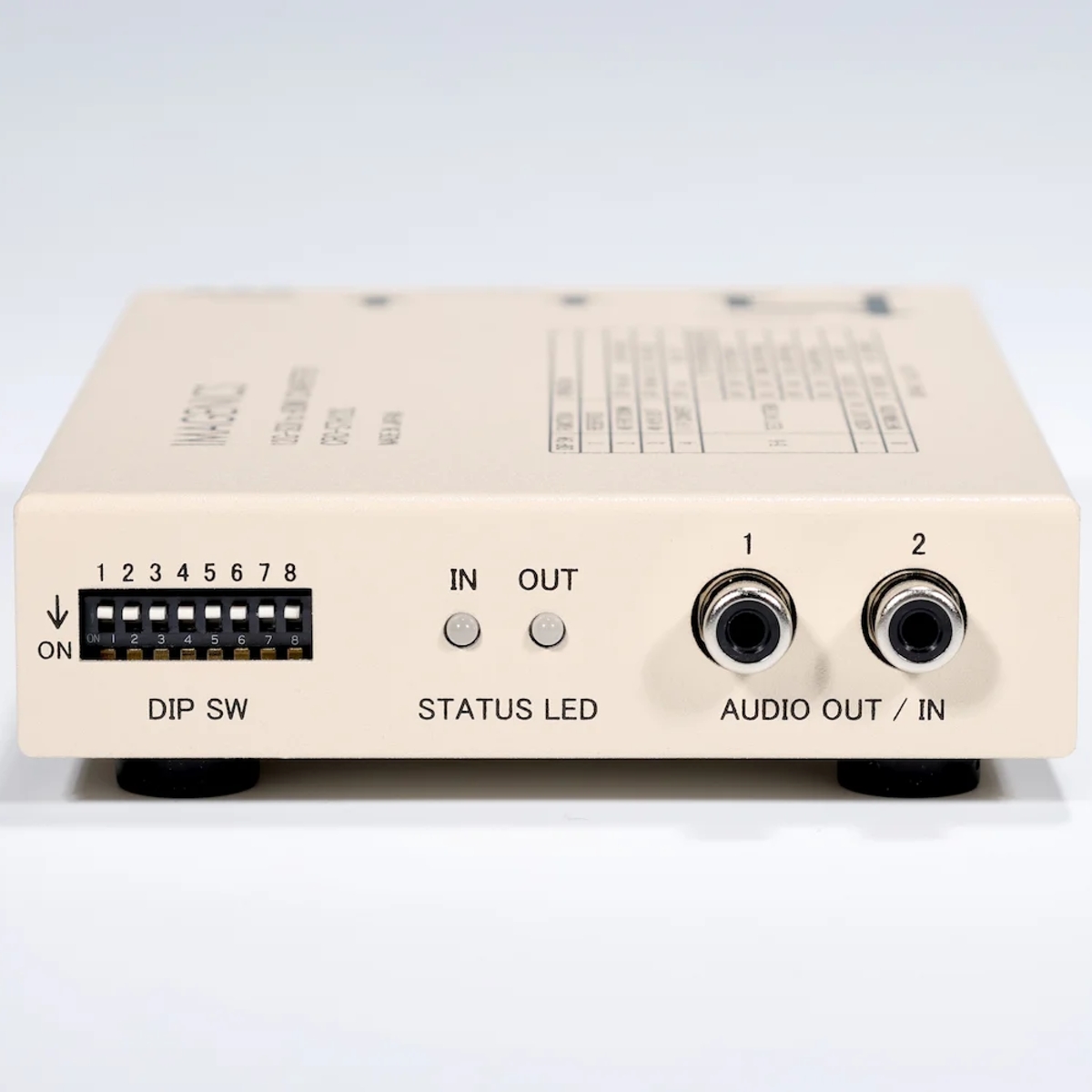

2 色 LED による入出力状態表示 |
|
電源 |
DC 5 V 1.8 A 9 W（最大） |
|
外形寸法/質量 |
幅 100 mm 高さ 25 mm 奥行 150 mm （突起部は含まず）
約 520 g |
|
付属品 |
AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力 ロック機構付き)
HDMI コネクタ抜け止め金具(CL-2) 2 個 |
