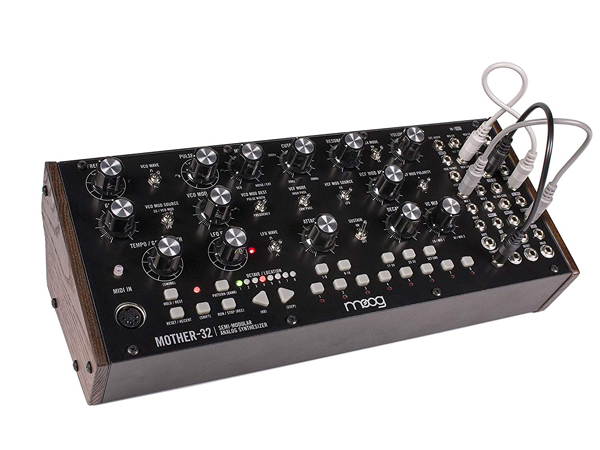

◆ MOTHER-32 主な仕様
|
|
◆ VCO |
● シングル VCO ノコギリ波とパルスをアウトプットから同時発信 (+/-5V)
● 1 V/Oct 8Hz～8KHz (最大16KHz LFO/CV)
● パネルフリケンシーコントロール (+/-1 Octave)
● ミキサーへのウェーブフォームトリガーセレクト
● パルスワイズコントロール
● リニア FM 、 1V/Octエキスポネンシャル FM インプット (+/-5V) |
|
◆ NOISE |
● ノーマルド・アウトとエクスターナル・オーディオ・インプット
● ホワイトノイズアウト(+/-5V)
|
|
◆ ヴォルテージ コントロールド ミキサー |
● Crossfades between selected VCO ウェーブform and Ext Audioインプット (normalled to White Noise)
● Mix CVインプット (+/-5V)
|
|
◆ VCF |
● 20Hz ~ 20KHz のローパス/ハイパス・フィルター（4ポール・トランジスタ・ラダーフィルター）ヴォルテージ・コントロールド・レゾナンス
● VCF カットオフインプット (+/-5V)
● VCF レゾナンスインプット(+/-5V)
● VCF ・アウトプット(+/-5V) |
|
◆ VCA |
● セレクタブル CV ソース: EG または ON (ドローン)
● VCA CV インプット (0 to +8V in EG モード、 +/-5V in ON モード
● アウトプットボリュームコントロール (VCA Out 、 Line/ヘッドホン)
● VCA アウトプット (+/-5V) 、リアパネル 1/4″ ヘッドホンオーディオ・ アウトプット (+/-1.7V peak) |
|
◆ LFO |
● スクエア波 アウトプット (+/-5V)
● 三角波 アウトプット (+/-5V)
● VCO 、VCF MOD セクションのセレクタブル ウェーブシェイプ
● パネルレートコントロール 1Hz ~350Hz (最大600Hz )
● LFO レイト CV インプット (+/-5V) |
|
◆ エンベロープ・ジェネレーター |
● Attack と Decayバリアブル コントロール
● Sustain ON/OFF for single-trigger (ASD) or マルチi-trigger (AD) behavior
● External Gateインプット (0 ~ +5V)
● EG アウトプット (0 to +7.5V) |
|
◆ VCO モジュレーション |
● セレクタブルソース: EG/VCO MOD または LFO (EG から VCO MOD in)
● VCO Modインプット ( EG/VCO MOD スイッチポジション)
● バリアブル・モジュレーション・アマウント・コントロール
● VCO Pitch またはPWMをモジュレーション可能 |
|
◆ VCF モジュレーション |
● EG または LFOを選択可能
● バリアブル・モジュレーション・アマウント・コントロール
● セレクタブル VCF モジュレーション Polarity (+/-)
|
|
◆ ヴォルテージ・コントロールド・ミキサー/アッテネーター |
● Voltage コントロールled crossfade/mix circuit for mixing two DC coupled signals
● Mix 1インプット
● Mix 2インプット (+5V)
● Mix コントロール CVインプット (-5V ~+5V)
● Mix アウトプット: Un-inverted アウトプット (-5 ~ +5V) |
|
◆ オシレーター・キャリブレーション・レンジ |
● 22Hz～6.8kHz
（MIDIノート：18～116（オシレーターのオクターブ設定が8’の場合）） |
|
◆ マルチプル |
● 1xインプット 2x アウトプット
● マルチインプット: バッファーシグナル
● マルチ アウトプット: 1 、 2 |
|
◆ キーボード |
● 1オクターブ 13鍵盤 (ステップエディットモード時はシーケンサー・ステップのON、OFF)
● オクターブボタン（8オクターブ）
● ポルタメントコントロール
● KB CV アウトプット (-5 to +5V)
● Gate アウトプット (0 to +5V) |
|
◆ シーケンサー |
● デュアルモード 32 ステップ シーケンサー / 64 シーケンスロケーション
● パフォーマンスモード:
・キーボードモード時, シーケンス入力、シーケンストランスポーズに使用可能。
・ステップモード時： キーボード機能はステップ シーケンサーのミュートステップやシーケンサーバンクとして機能
● 各ステップ: ノート,ゲートタイム, 休符 On/Off,アクセントOn/Off, グライドOn/Off 、ラッチカウント(最大 4 音）
● シーケンサー Panel コントロール: Tempo, Swing, Run/Stop, Hold,Reset
● シーケンサー コントロールインプット: Tempo, Run/Stop (sync), Reset＆Hold
● シーケンサー コントロール アウトプット: KB, Gate, アクセントパルス
|
|
◆ パッチベイ |
● 32 パッチポイント (3.5mm)（パッチケーブル5本付属）
|
|
◆ インプット |
エクスターナルオーディオ, Mix CV, VCA CV, VCF カットオフ, VCF レゾナンス, VCO 1V/Octave, VCO リニア FM, VCO モジュレーション, LFO レイト, Mix 1, Mix 2, VC Mix コントロール, マルチ, Gate, Tempo, Run/Stop, Reset＆Hold |
|
◆ アウトプット |
VCA, Noise, VCF, VCO Saw, VCO Pulse, LFO トライアングル, LFO スクエア, VC ミックス, マルチ 1, マルチ 2, アサイン, EG, KB, Gate
|
|
◆ アサイナブルアウト |
● 16マルチパーパス・コントロール・アウトプット
: シーケンサー アクセント, シーケンサー・クロック, シーケンサー・クロック /2 シーケンサー・クロック /4 “Ramp” ”Saw”, “Triangle”, ステップランダム, ステップ 1, MIDI Note On Velocity, MIDIチャンネルアフタータッチ, MIDI ピッチベンド, MIDI CC1 モジュレーションホイール, MIDI CC2, MIDI CC4 、 MIDI CC7
|
