Blustream ブルーストリーム HMXL42ARC-KIT 4x2 HDBaseT CSC マトリックスエクステンダーセット
HMXL42ARC-KIT 4x2 HDBaseT CSC マトリックスエクステンダーセット
《 4x2 HDBaseT CSC マトリックスエクステンダーセット 》
◆ Blustream ( ブルーストリーム ) HMXL42ARC-KIT
［ 商品説明 ］
・最大解像度4K60Hz 4:4:4まで対応

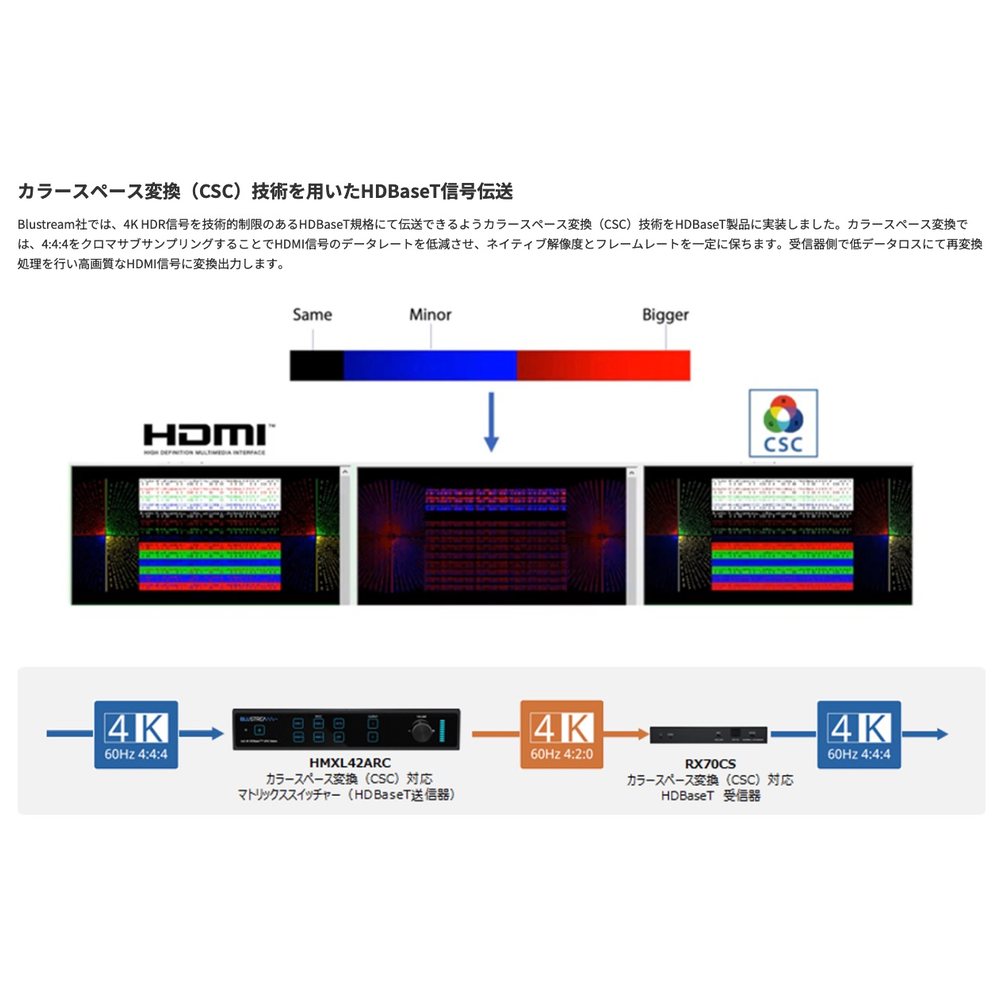

・カラースペース変換（CSC）機能
・最大70mまでの伝送距離=1080p@60Hz Cat6/5eケーブル（4Kは40mまで）
・EDIDエミュレート機能及び自動ダウンスケーリング機能搭載
・多様なHDMIオーディオに対応（Dolby TrueHD、Dolby Atmos、Dolby Digital Plus、DTS-HD Master）
・送信器・受信器双方オーディオディエンベデッド機能搭載
・IR信号、RS-232信号双方向伝送
・PoC（Power over Cable、送信器→受信器方向のみ）
・HDCP2.2、HDR対応
・多様な制御方法｜本体ボタン、IRリモコン、ウェブGUI、RS-232
・EIAラックマウント対応

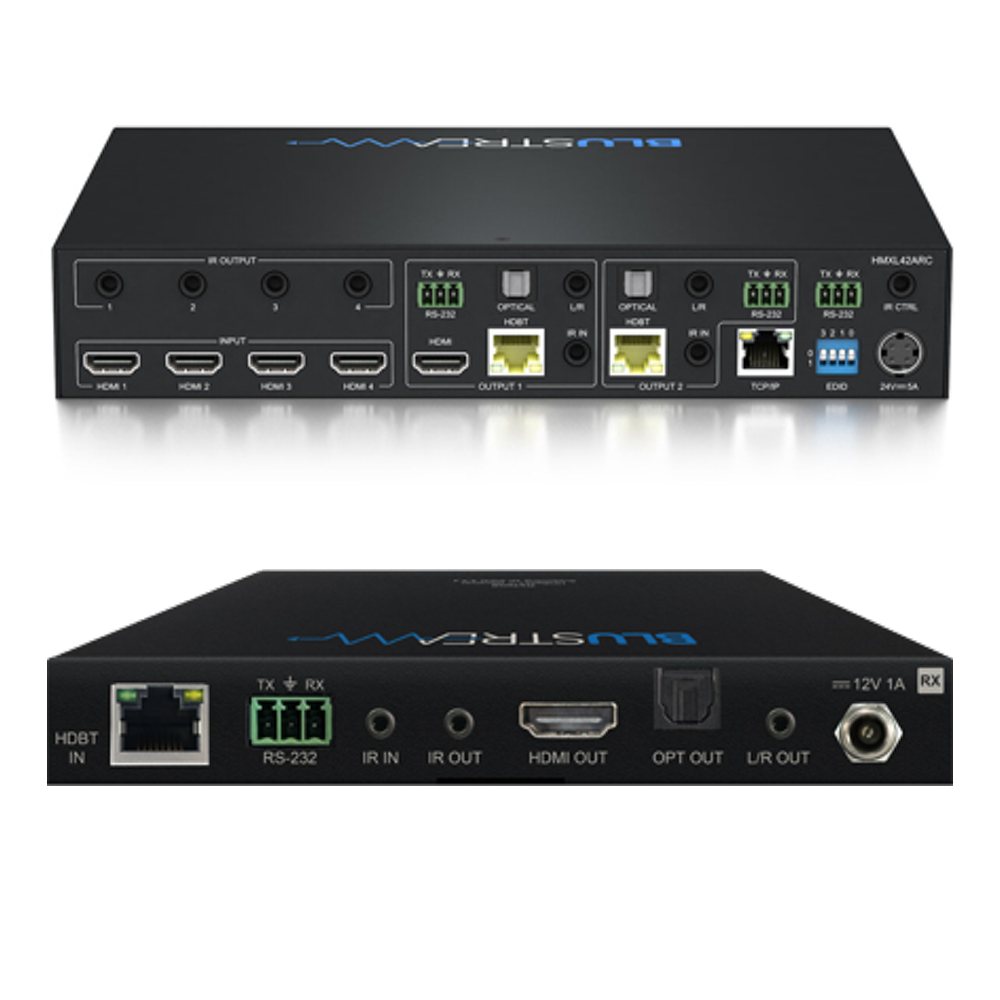

HMXL42ARC-KITは、HDMI入力4系統とHDBaseT出力2系統（内1系統分配出力用HDMI端子搭載）を搭載したマトリックススイッチャーと HDBaseT受信器2台を含むマトリックスエクステンダ－セットです。カラースペース変換（CSC）機能を搭載し最大4K@60Hz 4:4:4（18Gbps）HDMI入力信号に対応。マトリックス送信器とHDBaseT受信器をCat5e以上LANケーブルで接続することで、切替出力した1080p@60HzのHDMI信号を、最大70m（4K@60Hz信号を最大40m）を伝送します。

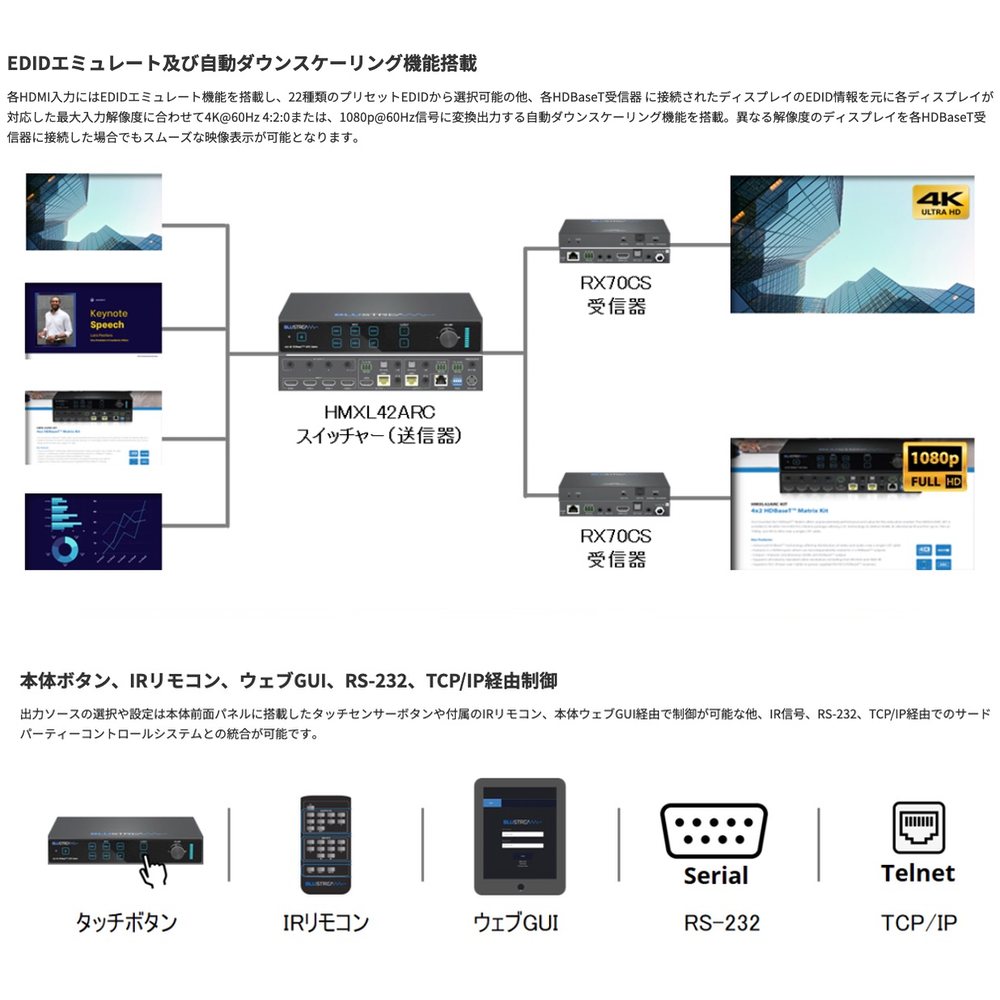

各HDMI入力にはEDIDエミュレート機能を搭載し、22種類のプリセットEDIDから選択可能な他、各HDBaseT受信器に接続されたディスプレイのEDID情報を元に各ディスプレイが対応した最大入力解像度に合わせて4K@60Hz 4:2:0または、1080p@60Hz信号に変換出力する自動ダウンスケーリング機能を搭載。異なる解像度のディスプレイを各HDBaseT受信器に接続した場合でもスムーズな映像表示が可能となります。
オーディオは、Dolby TrueHD、Dolby Atomos、Dolby Digital Plus、DTS-HD Masterのオーディオフォーマットに対応。マトリックススイッチャー本体とHDBaseT受信器には、受信したHDMI信号に重畳されたオーディオ信号をディエンベデッド出力可能な光デジタル（Toslink）と3.5mmステレオミニジャック端子を搭載する他、IRとRS-232信号の双方向伝送にも対応しています。
HDBaseT受信器には、ARC（オーディオリターンチャンネル）機能を搭載。HDMI ARC機能対応テレビやAVレシーバーの2ch音声信号をマトリックススイッチャーに転送することができ、よりシンプルでスマートな接続が可能となります。

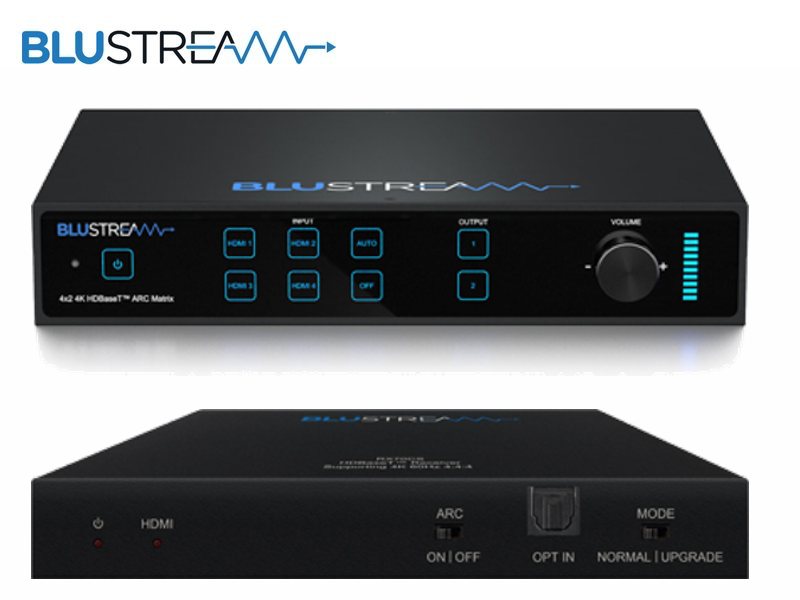

出力ソースの選択や設定は本体前面パネルに搭載したタッチセンサーボタンや付属IRリモコン、本体ウェブGUI経由で制御が可能な他、IR信号、RS-232、TCP/IP経由でサードパーティーコントロールシステムとの統合が可能です。また、新しく接続された映像信号をスイッチャー本体が検知して自動的に切り替えるオートスイッチ機能で、操作がスムーズに行えます。
金属製筐体による優れた排熱性を備え、付属のブラケットで19インチEIAラックマウント（1U相当）に取り付けが可能です。本製品は、講演会場、会議室、教育現場、展示会場、ホテル宴会場、結婚式場などで離れた場所に設置された映像表示機器に対して、映像切替演出や簡易的な音声制御を1台で可能なマトリックススイッチャー兼延長器です。
|
製品型番 |
HMXL42ARC-KIT |
|
送受信器 |
HMXL42ARC（送信器） |
RX70CS（受信器） |
|
HDMI規格 |
4K@60Hz (18Gbps) ※ARC非対応 |
4K@60Hz (18Gbps) 2ch ARC対応 |
|
HDCP |
2.2/1.4 |
|
PoC |
対応 ※送信器→受信器への電源供給のみが可能 |
|
最大解像度 |
4K@60Hz (Y,Pb,Pr 4:4:4) / 4K |
|
伝送距離 |
1080p@60Hzの信号で最大 70m
4K@60Hz の信号で最大 40m ※1 |
|
IRパススルー |
対応（双方向） |
|
RS-232通信ボーレート |
2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200bps（初期設定値：57600bps） |
|
入力端子 |
映像 |
HDMI タイプA x4 |
RJ-45（HDBaseT） x1 ※2 |
|
音声 |
- |
光デジタル（Toslink）x1（ARC用） ※3 |
|
出力端子 |
映像 |
RJ-45（HDBaseT） x2
HDMI タイプA x1 ※4 |
HDMI タイプA x1 |
|
音声 |
光デジタル（Toslink）x2
3.5mmステレオミニジャック x2 ※5 |
光デジタル（Toslink）x1
3.5mmステレオミニジャック x1 ※5 |
|
その他端子 |
3.5mmモノラルミニジャック x3（IR受信ケーブル用）
3.5mmステレオミニジャック x4（IR送信ケーブル用）
3ピンターミナルブロック x3（RS-232通信用）
RJ-45端子（TCP/IP通信ウェブGUI用）※6 |
3.5mmモノラルミニジャック x1（IR受信ケーブル用）
3.5mmステレオミニジャック x1（IR送信ケーブル用）
3ピンターミナルブロック x1（RS-232通信用） |
|
ディップスイッチ |
EDID設定用 x1 |
ARC ON/OFF切り替え用 x1
動作モード切り替え用 x1 |
|
電力入力 |
DC 24V 5A |
PoCまたはDC12V |
|
消費電力 |
最大120W（受信器x2台を含む） |
|
動作温度 |
0～40℃ |
|
保存温度 |
-20～60℃ |
|
動作湿度 |
10% 〜90%（結露のなきこと） |
|
本体寸法 |
250 mm x 180 mm x 45 mm（突起物を除く） |
140mm x 84mm x 19mm（突起物を除く） |
|
本体重量 |
約3,000g |
約285g |
|
同梱物 |
HXML42ARC（送信器）x1 / RX70CS（受信器）x2 / 送信器用ACアダプター x1 / 送信器用電源ケーブル x1 /
専用IRリモコン x1 / IR受信ケーブル x4 / IR送信ケーブル x3 / RS-232通信用変換ケーブル x1 / 3ピンターミナルブロック x2 /
送信器専用EIAラックマウントブラケット x2（ネジ x8本付き） / 送信器専用マウントブラケット x2（ネジ x4本付き） /
送信器用足 x4（ネジ x4本付き） / 受信器専用マウントブラケット x4（ネジ x8本付き） / 受信器用足 x8 / 注意事項・保証書 x1 |
|
製品保証 |
ご購入から3年間 |
|
適合認証 |
FCC Class B / CE / PSE（ACアダプター） / RoHS |
※1 伝送距離はご利用環境などによって変動します。
※2 本製品は、CAT5e規格以上のケーブルで動作しますが、Blustream社ではCAT6ケーブルを採用することを推奨しています。特に、長距離を敷設する場合や、EMIの高いエリア、また4K信号伝送する場合はカテゴリの高いケーブルをご利用ください。
※3 ARC音声は2chのみ対応しています。
※4 HDBaseT出力1端子と同じ映像・音声を出力します。
※5 2chのみ対応しています。
※6 RJ-45ポートは100Base-TX仕様です。
※ 本機にウェブGUIから送信されるCECコマンド及び伝送するCECコマンドは、接続する機器によっては、一部の操作ができない場合があります。
※ 入力された信号が4K 4:2:2フォーマットの場合、自動ダウンスケーリングは機能しません。
※ HDMI、HDMI ロゴ、およびHigh-Definition Multimedia Interface は、HDMI Licensing LLC の商標または登録商標です。
※ 全ての機器との動作を保証するものではありません。
※ 外観､および各仕様につきましては予告なく変更する場合がございます｡予めご了承ください｡
※ 画像は全てイメージです｡
