《 4K映像対応 HDMI信号同軸延長器・送信器》
◆ IMAGENICS ( イメージニクス ) DCE-U1HTX
［ 商品説明 ］

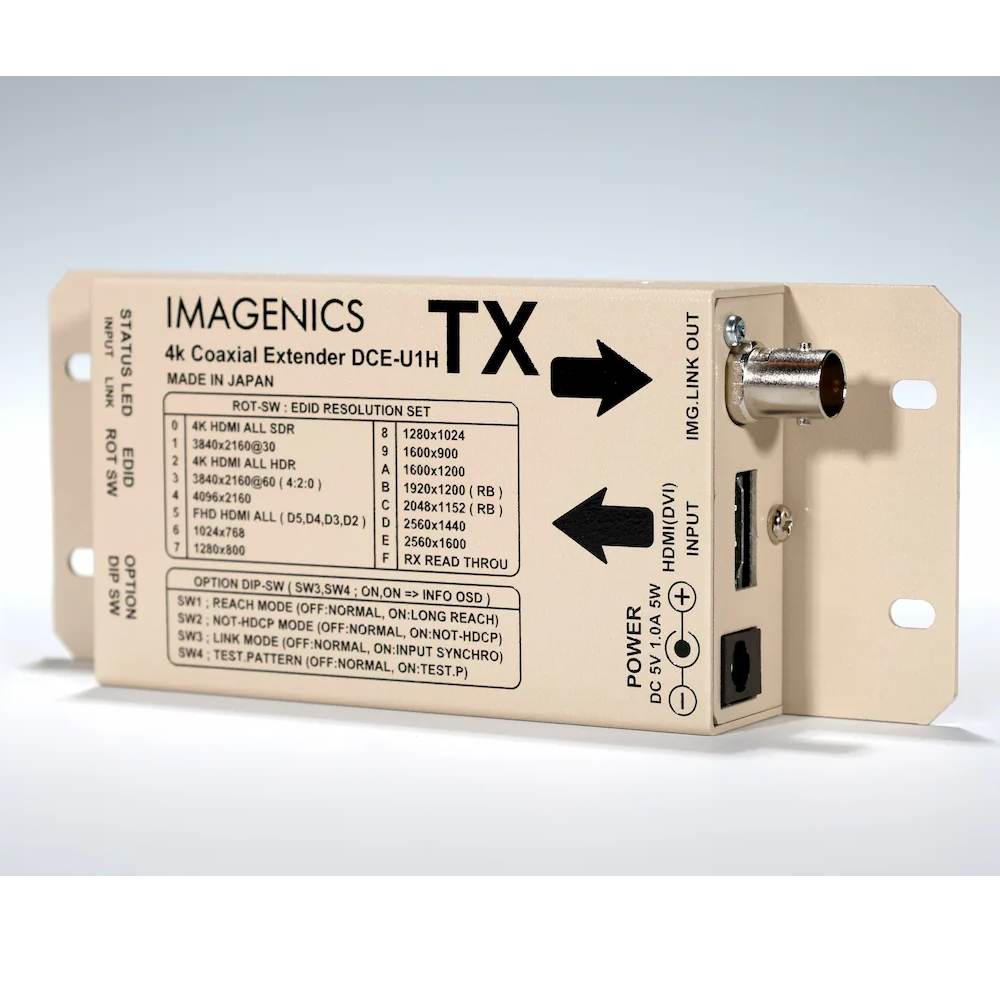

小型シンプルな 4K-IMG.LINK Rev2 長距離同軸HDMI延長 送信機
DCE-U1HTXは、IMG.LINK信号伝送器のHDMI送信器です。IMG.LINK Rev2規格に対応し、HDMI 2.0 / HDCP 2.2 の4K＠60の444カラー映像伝送に対応します。
IMG.LINK Rev2規格の送受信器の組み合わせにより、HDMI 2.0規格の映像音声信号を同軸ケーブル1本で長尺伝送が可能。伝送距離はHDMI信号の解像度等には依存しません。
送受信器間のHDMI映像音声信号の絶対遅延は2ms以内、音声信号は非圧縮伝送です。
□特徴

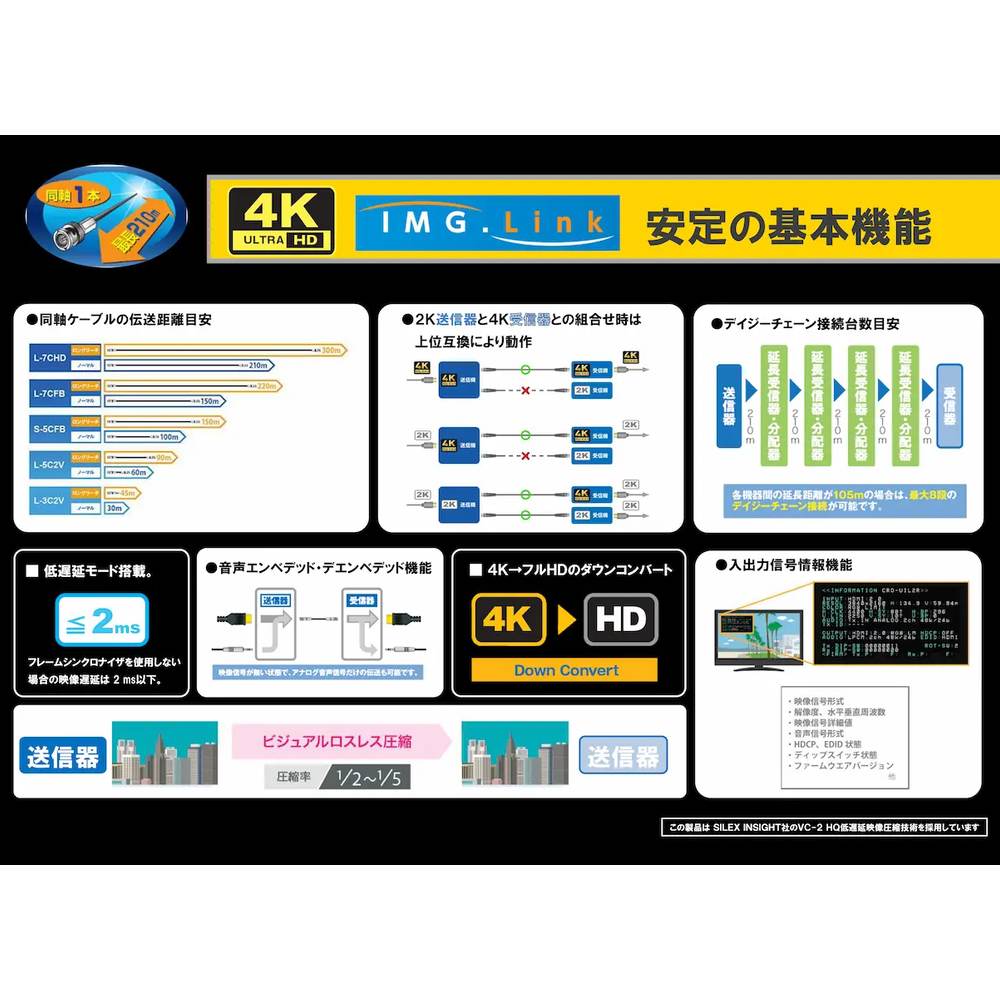

・同軸ケーブル1本で、4K HDMI信号とアナログステレオ音声、RS-232C信号を、最長210mの伝送。
・IMG.LINK Rev2 規格に対応しており、HDMI 2.0 / HDCP2.2 の 4K＠60 の 444 カラー映像伝送に対応します。
・送信器～受信器間の映像遅延は、最大2ms。
・IMG.Link Rev2伝送では、4K＠60映像を含む全ての解像度にて、4:4:4サンプル方式（RGB 4:4:4, YUV Y:4:4:4）を採用した
・ビジュアルロスレス低遅延低圧縮方式により、PC映像の様なグラフィック映像にも優れた色分離を提供します。
・（通常動作にて、概ね1/2から1/5圧縮程度となります）
・IMG.Link Rev2伝送では、新たにロングリーチ動作モードに対応し、同じ同軸ケーブルにて概ね1.5倍の距離を伝送可能にします。
・4K HDR映像に対応できます。また音声は、HBRを除く一般的な圧縮音声および8chまでのLPCM音声に対応しています。

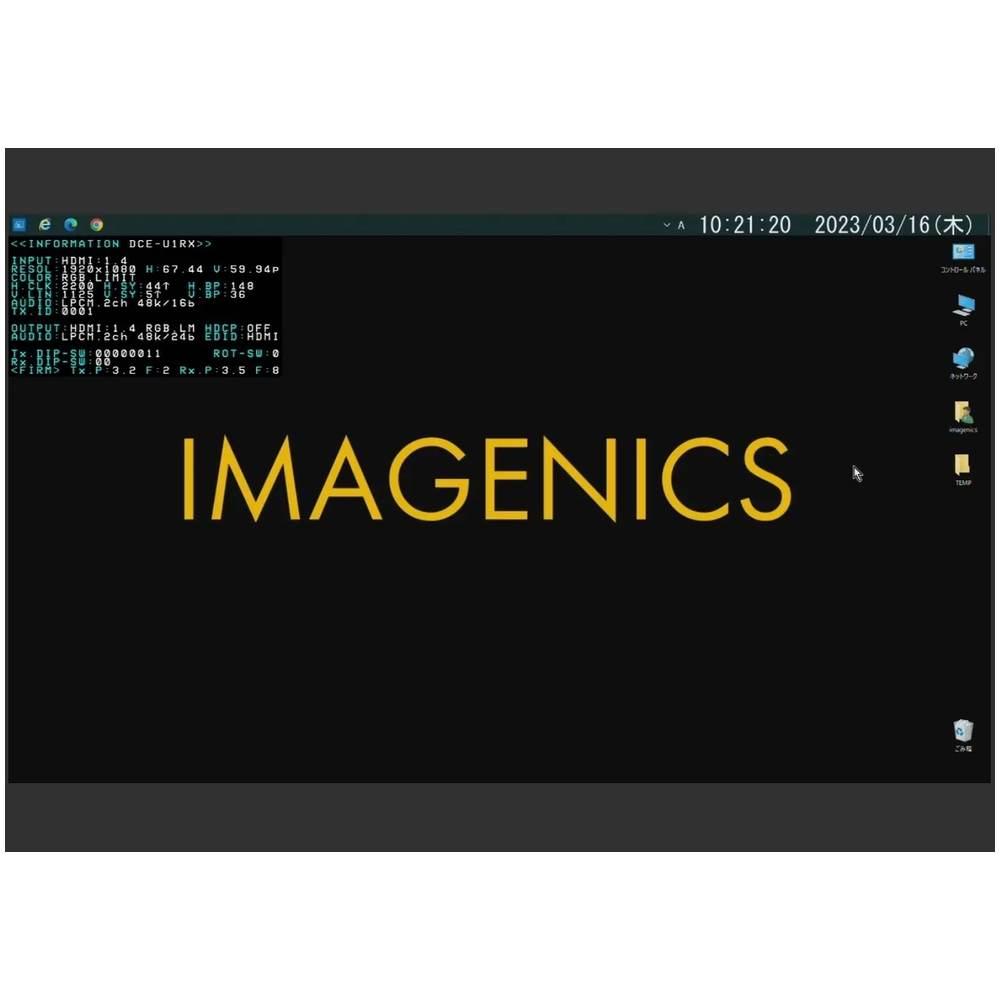

・動作状態を示す4つの2色発光LED表示と、受信器との協調処理によるオンスクリーン・インフォメーション表示や内蔵テストパターン表示が可能です。
・DCE-U1TXは、DCE-H1ATX、DCE-H1TXの後継機種ですが、CRO-RS22ALやDCE-H1ARXなどのIMG.LINK Rev1製品とは接続できません。
・以下の4K IMG.Link とはのリンクから互換性についてご確認ください。
・※ 本製品はIMG.Linkのアクティブスルー端子とRS-232C出力端子は非装備のコンパクトモデルです。必要な場合はCRO-UIL2HTXをご使用ください。
・HDMIのアクティブスルー端子や、アナログ音声のEMB/DeEMBが必要な場合はCRO-U112HTX をご使用ください。
・製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）
|
［ 仕様 ］ |
|
|
入力信号部 |
入力デジタル映像信号（HDMI(DVI) INPUT）
TMDS 信号（デジタル RGB,YPbPr(444,422,420)） HDMI-A コネクタ 1 系統（HDCP 1.4,2.2対応、DVI 信号入力可能）
HDMI 2.0 規格準拠信号（エンベデット音声最大 8ch を含む）または 24 ビットフルカラー DVI Rev1.0 規格準拠信号
ピクセルクロック 25 MHz ～ 600 MHz かつ、水平周波数 15 kHz ～ 200 kHz かつ、垂直周波数 23 Hz ～ 240 Hz
の範囲内の、水平アクティブ画素 320 ～ 4096、垂直アクティブライン 240 ～ 2160 までの映像信号に自動対応
（D1～D5(FHD)相当, 4K の HDMI 信号および、320×240@60 ～ 4096×2160@60 の一般的な PC 解像度信号に自動対応） |
|
出力信号部 |
出力デジタルシリアル映像信号（IMG.LINK OUT-1, OUT-2）
オリジナル再エンコード方式によるデジタルシリアル信号 1 系統 1.0 Vp-p 75 Ω 2 分配 BNCx2
オリジナル再エンコード後の映像ビットレート約 2.5 Gbps NRZI 信号（固定ビットレート、音声は 9.216 Mbps）
オリジナル双方向通信リンク機能、IMG.LINK Rev2 規格（VC-2 HQ 映像圧縮）
※ IMG.LINK Rev2 信号のみ出力可能です。従来の IMG.LINK Rev1 信号は出力できません。
IMG.LINK 受信器は、IMG.LINK Rev2 対応機器をご用意ください。
なお、IMG.LINK Rev2 信号は従来の分配器と ILS シリーズのスイッチャーを全て利用できます。 |
|
EDID 機能 |
IMG.LINK 受信器(DCE-U1RX, CRO-URS2A 等)から送られてくる表示機器の EDID データをスルー使用するか、
15 種の本体内蔵の解像度データを ROT-SW の設定で選択使用するかを選べます。
2 番で 4K HDR 映像へも対応できます。詳しくは取扱説明書を参照ください。 |
|
送信器・受信器間の同軸伝送距離 |
下表の伝送距離はあくまで目安です。実際の設置環境等により距離が短くなる場合があります。
但し、入力映像の解像度には依存しません。
工場出荷検査では、カナレ電気社製のL-5CFB同軸ケーブル120m長にて全数検査を行っています。
同軸ケーブル名
(カナレ電気社製) |
通常動作での
最大延長距離 |
ロングリーチ動作での
最大延長距離 |
|
L-3C2V |
30m |
45m |
|
L-3CFB / L-5C2V |
60m |
90m |
|
L-5CFB |
110m |
150m |
|
L-7CFB |
150m |
220m |
|
L-7CHD |
210m |
300m |
|
S-5CFB(参考値) |
100m |
150m |
|
|
その他機能 |
入力HDMI信号状態とHDCP状態・リンク状態の各2色発光LED表示機能、

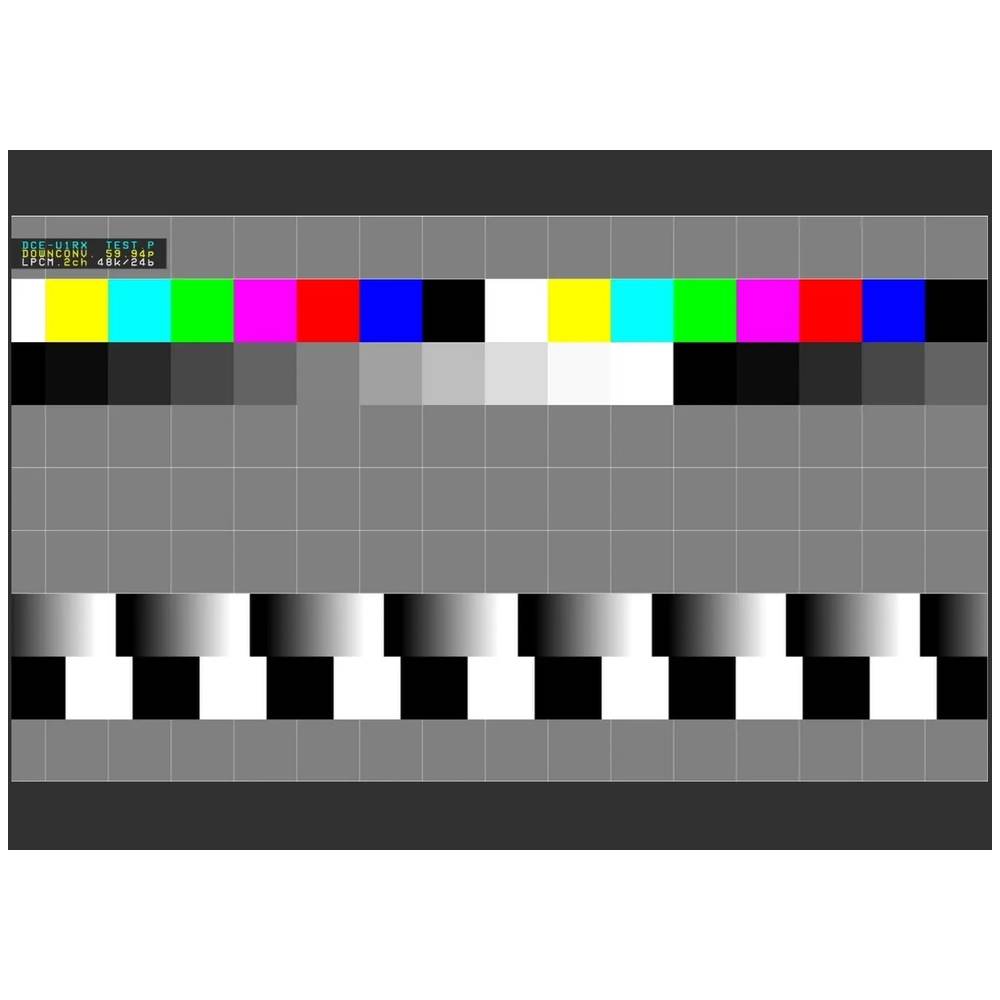

内蔵テストパターン・トーン発生機能、
オンスクリーン表示によるインフォメーション機能(受信器との協調処理)、
ロングリーチ動作設定機能、ほか |
|
電源 / 消費電力 |
DC 5 V 1.0 A 5 W（最大） |
|
外形寸法 / 質量 |
幅60 mm × 高さ24 mm × 奥行100 mm (突起物を除く)/約 280 g( 本体のみ)、約360g(羽型アングル含む) |
|
付属品 |
AC100 V 27 VA 50 Hz ・ 60 Hz 国内専用ロック付き ACアダプタ 1台 (5 V 2.3A 出力)
HDMIコネクタ抜け止め金具(CL-2) 1個
羽型アングル(汎用取り付け金具)1 枚(本体に実装済み) |
