IMAGENICS イメージニクス CRO-HE25TX ◆ HDMI CAT5e/6 送信器
CRO-HE25TX ◆ HDMI CAT5e/6 送信器
《 HDMI CAT5e/6 送信器 》

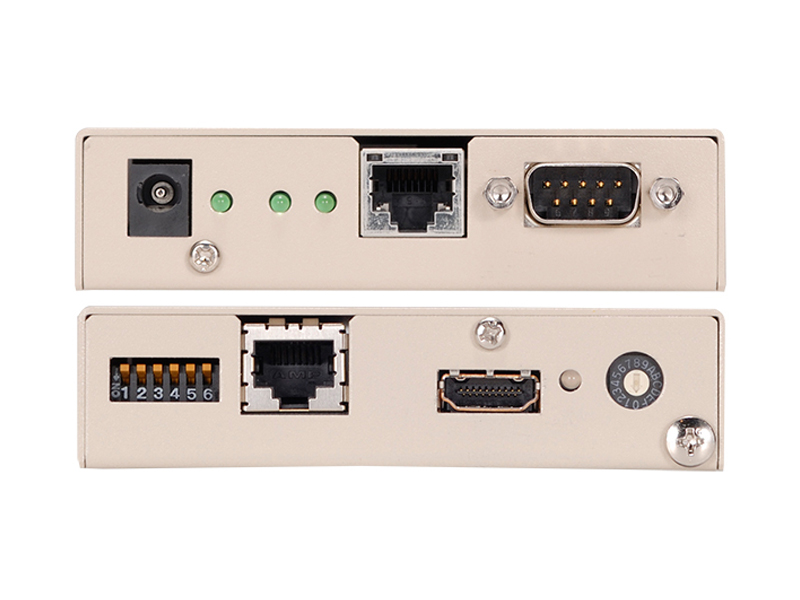

◆ IMAGENICS ( イメージニクス ) CRO-HE25TX
［ 商品説明 ］
CRO-HE25TX は、CAT5e/6 ケーブルでHDMI 信号、RS-232C 双方向通信、100BASE-TX イーサネットを最大150m 延長できる送信器です。
WUXGA@60や1080@60pをはじめ、4K30pおよび4K60pにも対応します。
※業務・レジャー用ハイパワー無線機(トランシーバー)を近くで使用すると、一時的な通信障害(干渉)を起こし映像等が瞬きする場合があります。
□特徴
◆1本のツイストペアケーブルで、HDMI（DVI-D）信号と双方向RS-232C信号、100BaseTXのイーサネットをデジタル信号で伝送。
◆4 K30p(4:4:4)、および4 K60p(4:2:0)に対応します。HDCPは1.4/2.2対応（パススルー）です
◆HD-BaseT対応品です。
◆100m伝送時の映像遅延は最大10μ秒以内。
◆EDIDはRX側接続機器のEDIDをスルーで使用の他、EDIDエミュレート機能により内蔵の15種類の解像度を選べます。
◆送・受信器の接続状況、HDCPの通信状況を示すステータスLED装備。
◆はがきサイズのコンパクトボディ、メタルケース採用の堅牢設計。
◆電源は外部ACアダプタより給電。給電ジャック部にはロック機構付き。
※本機の後段にDAコンバータ等の機器を接続すると映像出力が揺らぐ場合があります。
※HD-BaseT(TM)およびHDBaseT Allianceロゴは、HDBaseT Allianceの登録商標です。
|
［ 仕様 ］ |
|
◆ 映像入力信号 |
HDMI Type A 19 ピンコネクタ 1 系統 ＴMDS クロック 25 MHz ～ 340 MHz |
|
◆ CAT5e/6出力
|
RJ-45 1 系統 |
|
◆ RS-232C入出力 |
D-sub 9 ピン オス 1 系統（最大115200 bps・TXD/RXD/CTS/RTS） |
|
◆ LAN入出力 |
RJ-45 1 系統 10BASE-T / 100BASE-TX、Auto Negotiation、Auto MDI / MDI-X |
|
◆ CAT5e/6 伝送距離 |
150 m ： 1080@60p（24bit）、またはピクセルクロックが148.5 MHz以下で、3 Gbps以下の信号をロングリーチモードで送る場合
100 m ： WUXGA@60p、UXGA@60p、1080@60p（36bit）などTMDSクロックが225 MHz 以下、または5.3 Gbps 以下の場合
70 m ： 4K 60p（4:2:0）や1080@60p（48bit）などTMDS クロックが225 MHz ～ 340 MHz、または5.3 Gbps ～ 8 Gbps の場合 |
|
◆ 映像遅延 |
最大10μs（TX～RX間が100mの場合） |
|
◆ 特記事項 |
HDCP・CECはパススルー、HEC・ARCは非対応。
CAT5e/6ケーブルは、電磁波や静電気の影響を受けにくいSTPケーブル(IMAGENICS社別売品ケーブル推奨)をご使用ください。
DVI系信号のHDCPに対応しません。 |
|
◆ 電源 |
DC 5 V 0.8A |
|
◆ 外形寸法 |
幅100 mm × 高さ25 mm × 奥行150 mm (突起物を含まず) |
|
◆ 質量 |
約510 g |
|
◆ 付属品 |
AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用 ACアダプター 1 台 (5 V 2.3 A 出力 ロック機構付き)
HDMI コネクタ抜け止め金具(CL-1) 1 個 |
※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
