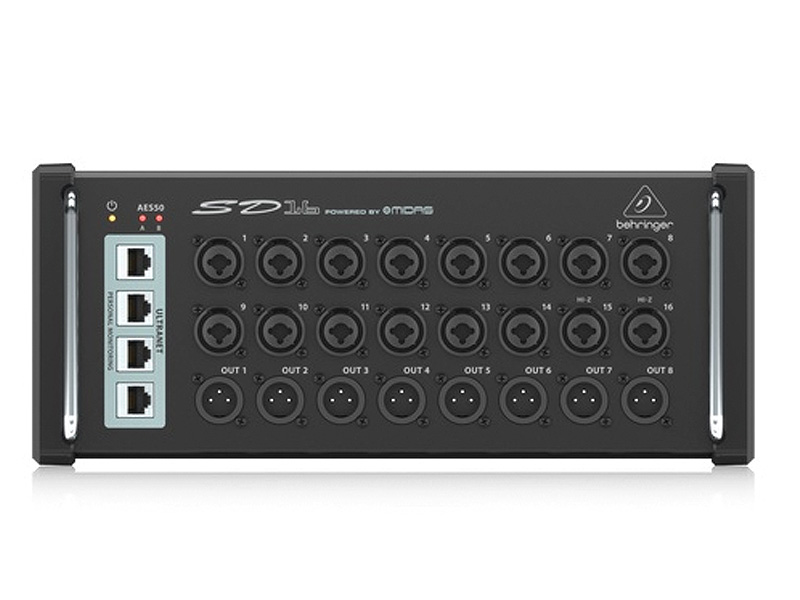

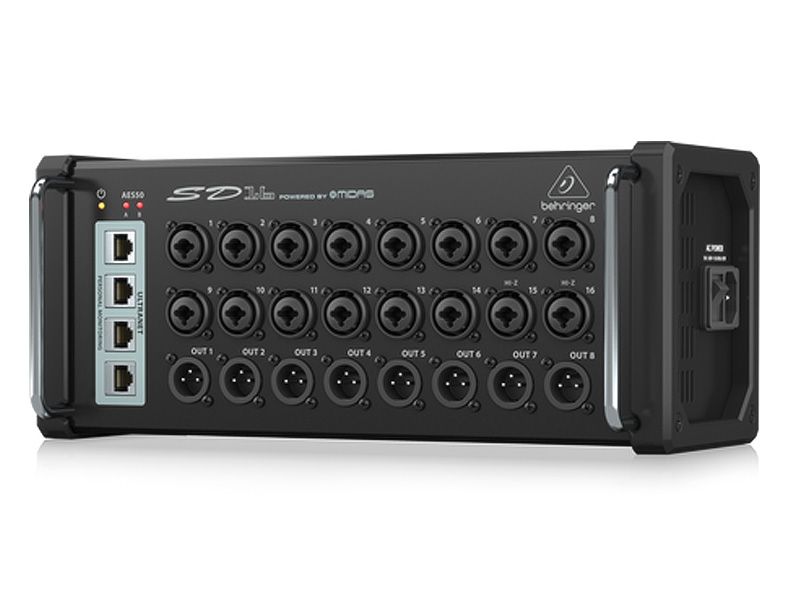

SD16
BEHRINGERのデジタルミキサー WING、X32シリーズ と組み合わせることで便利な16入力8出力のステージボックス。シンプルなPAシステムを構築可能。
・商品説明 :
・高音質なMIDAS設計のマイクプリアンプを16基搭載。
・8系統のXLR（バランス）出力
・AES50ネットワークポートはKlark TeknikのSuperMACネットワーク技術を採用、超低ジッターとレイテンシーを実現。
・ULTRANETポートは、4台のBehringer P16-Mパーソナルモニタリングミキサーの電源供給が可能
・ULTRANETネットワーク機能を備えたTurbosoundスピーカーシステムとの高い親和性
・Cat5eケーブルで 最大100ｍの距離で使用可能
・丈夫なスチール筐体、ハンドル付属

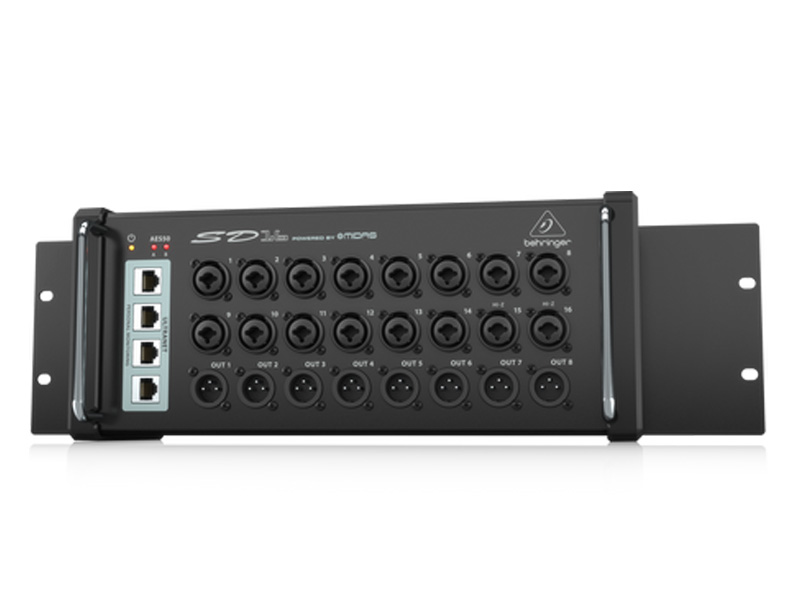

・ラックマウント金具付属
・仕様 :
◆ 信号処理:
・A/D-D/A conversion (Cirrus Logic A/D CS5368, D/A CS4385) :
・24-bit @ 44.1 / 48 kHz, 114 dB dynamic range
・Networked I/O latency (stagebox in > console processing* > stagebox out) : 1.1 ms*Incl. all channel and bus processing, excl. insert eff ects and line delays
◆ コネクター :
・Programmable mic preamps, designed by MIDAS, balanced XLR/TRS combo : 16
・Line outputs, balanced XLR : 8
・ULTRANET outputs, RJ45 (power supplied for BEHRINGER P16-M personal mixers) : 4
・AES50 SuperMac networking, Neutrik ethercon : 2
・USB port for system updates, type B : 1
◆ マイク入力仕様:
・Preamp design : MIDAS
・THD + noise, 20 dB gain, 0 dBu out : < 0.005%, A-weighted
・Phantom power, switchable per input : 48 V
・Equivalent input noise level, XLR (input shorted) : -128 dBu, A-weighted
・CMRR, XLR, @ 20 dB gain (typical) : >60 dB
・CMRR, XLR, @ 40 dB gain : >65 dB
◆ 入出力特徴:
・Frequency range, @ 48 kHz sample rate, 0 dB to -1 dB : 10 Hz 22 kHz
・Dynamic range, analog mic in to analog out (typical) : 105 dB
・A/D dynamic range, mic preamp to converter (typical) : 109 dB
・D/A dynamic range, converter and output : 108 dB
・Cross talk rejection @ 1 kHz, adjacent channels : 90 dB
・Mic input impedance XLR jack, unbal. / bal. : 5 kΩ / 10 kΩ
・Non clip maximum input level, XLR : +23 dBu
・Hi-Z input impedance TRS jack, unbal. / bal. : 1 MΩ / 2 MΩ
・Line input impedance TRS jack, unbal. / bal. : 20 kΩ / 40 kΩ
・Non clip maximum input level, TRS : +21 dBu
◆ 出力仕様:
・Output impedance, XLR, unbal. / bal. : 50 Ω / 50 Ω
・Output level, XLR, nom. / max. : +4 dBu / +21 dBu
・Residual noise level, XLR : -88 dBu, A-weighted
◆ デジタル入出力:
・AES50 SuperMac networking @ 48 or 44.1 kHz, 24-bit PCM :
・2 x 48 channels, bidirectional
・AES50 SuperMac cable length, CAT5 shielded** : recommended up to 80 m
**KLARK TEKNIK NCAT5E-50M recommended
・ULTRANET networking @ 48 or 44.1 kHz, 22-bit PCM : 1 x 16 channels, unidirectional
・ULTRANET cable length, CAT5 shielded : Up to 75 m
・ULTRANET phantom power for P16-M personal mixers : 2 powered outputs
◆ 電源:
・Switch-mode autorange power supply : 100-240 V (50/60 Hz)
・Power consumption : 35 W
◆ その他:
・Standard operating temperature range : 5°C 40°C
・Dimensions : 333 x 149 x 140 mm
・Weight : 3.2 kg
