《 1入力2出力 アナログRGB映像音声分配器 》
◆ IMAGENICS ( イメージニクス ) CIF-12H
[ 商品説明 ]

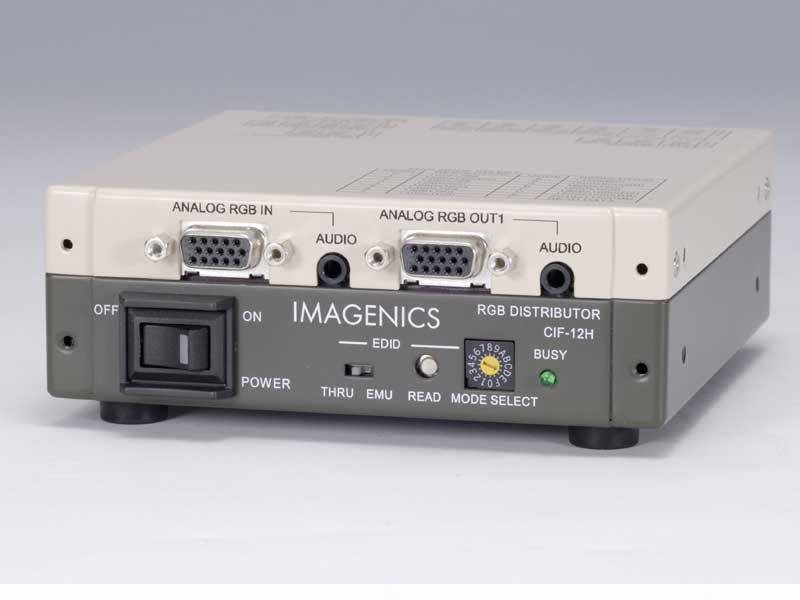

CIF-12H
1入力2出力 アナログRGB映像音声分配器
CIF-12H は、入力および出力1のコネクタにD-SUB15 ピンコネクタを、出力2のコネクタにBNCコネクタを採用したアナログRGB信号またはハイビジョン信号対応の映像、音声(2チャンネル)の1入力2分配器です。
ANALOG RGB OUT2 はケーブル補償回路を内蔵しており、5C-2V 相当のマルチケーブルを使用した場合、広帯域アナログ映像信号を50 m まで高画質で伝送可能です。
EDID 機能搭載により、意図する推奨要求解像度をパソコン側へ要求することができます。
映像、音声(ステレオ)の1入力2分配器

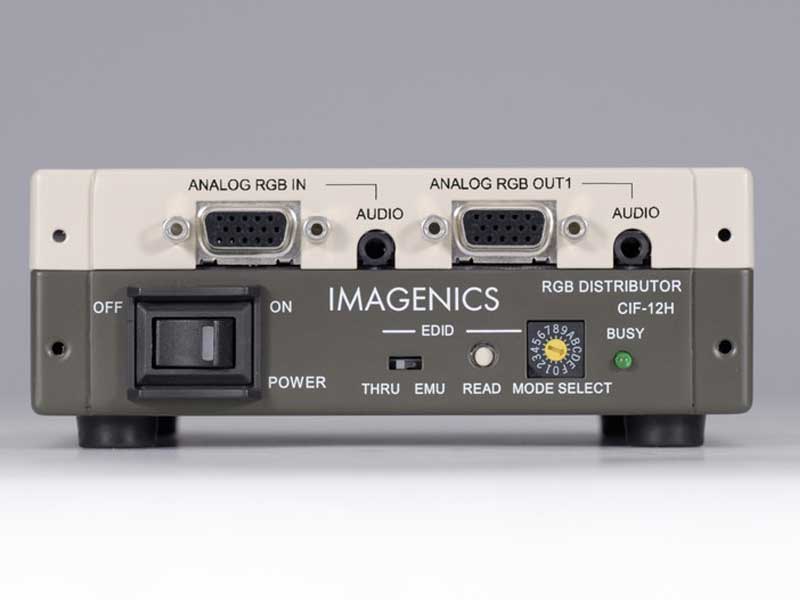

映像の入力コネクターはミニDsub15ピン、出力コネクターはミニDsub15ピンとBNCを採用。

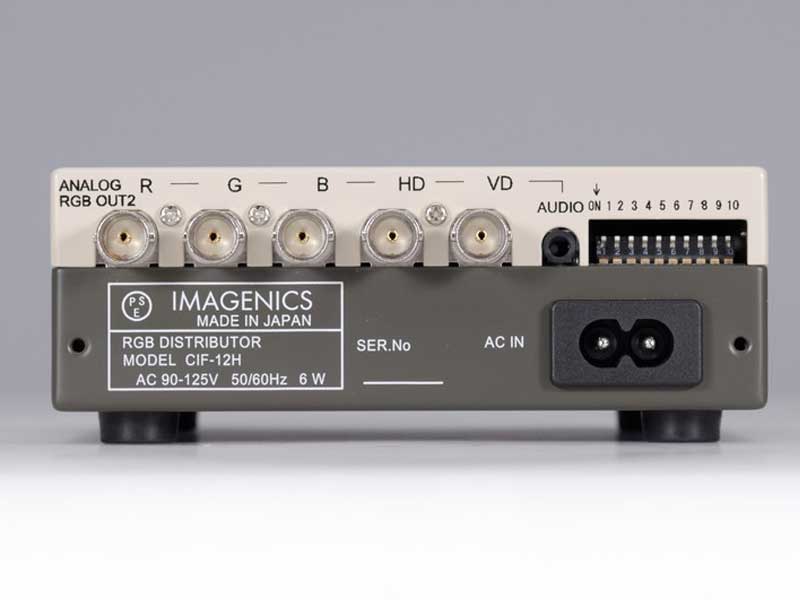

外部(BNC)出力に、ケーブル補償回路を内蔵しており、約50 mのケーブル延長可能(5C2V使用時)。
ケーブル補償量が2段階に調整でき、ケーブルの長さおよびケーブルの種類にあわせた選択が可能です。
標準: ~20 m(5C-2Vにて)
設定1:20 m~35 m(5C-2Vにて)
設定2:35 m~50 m(5C-2Vにて)
外部(BNC端子)出力の同期信号は、4パターンの極性設定が可能です。
・入力同期(HD・VD)信号の極性をそのまま(同一)出力。
・入力同期(HD・VD)信号の極性を反転して出力。
・入力同期(HD・VD)信号を常に、負極性に固定して出力。
・入力同期(HD・VD)信号を常に、正極性に固定して出力。
映像出力2を使用して、BNCケーブルなどでノートPCなどの映像を出力した時に、接続されないプラグアンドプレイ信号(DDC またはEDID データなどとも呼ばれます)を補ってパソコンとの間でプラグアンドプレイを代替通信する、プラグアンドプレイエミュレート機能を搭載。
音声回路は、アンバランス2チャンネル構成(L、R)。入出力コネクタは、ミニジャックφ3.5を採用。
音量調整機能つき
付属の電源コードにより給電。
別売のラックマウント金具を使用しますと、EIA19型ラックマウント1Uサイズに、3台まで実装可能です。

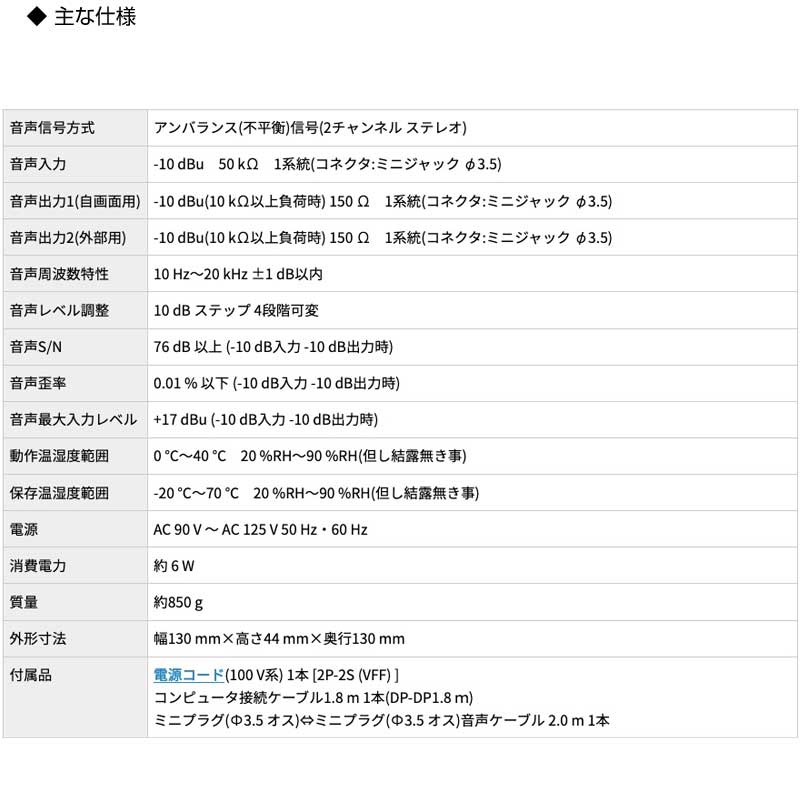

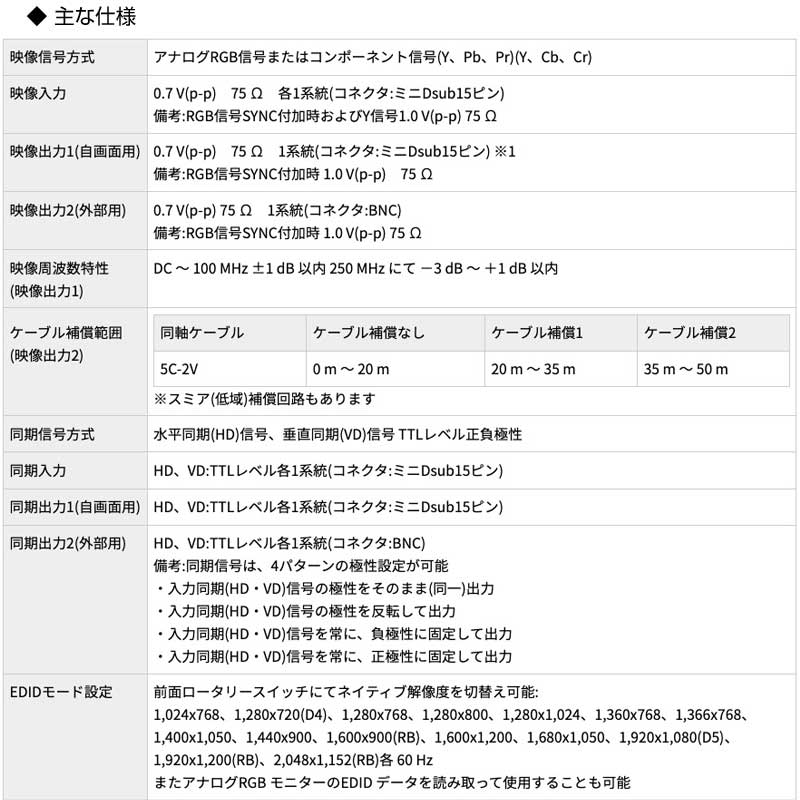

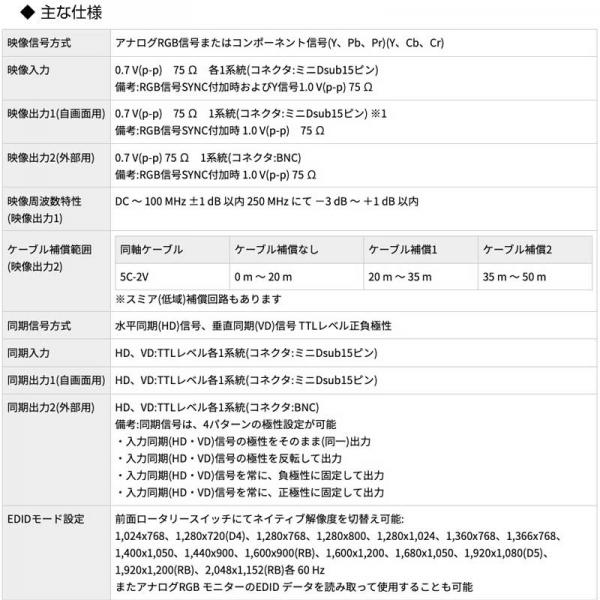

[ 仕様 ] |
◆動作温湿度範囲 |
0 ℃~40 ℃ 20 %RH~90 %RH(但し結露無き事) |
◆保存温湿度範囲 |
-20 ℃~70 ℃ 20 %RH~90 %RH(但し結露無き事) |
◆電源 |
AC 90 V ~ AC 125 V 50 Hz・60 Hz |
◆消費電力 |
約 6 W |
◆質量 |
約850 g |
◆外形寸法 |
幅210 mm×高さ44 mm×奥行100 mm(突起物含まず) |
◆付属品 |
電源コード(100 V系) 1本 [2P-2S (VFF) ]
コンピュータ接続ケーブル1.8 m 1本(DP-DP1.8 m)
ミニプラグ(Φ3.5 オス)⇔ミニプラグ(Φ3.5 オス)音声ケーブル 2.0 m 1本 |
※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
