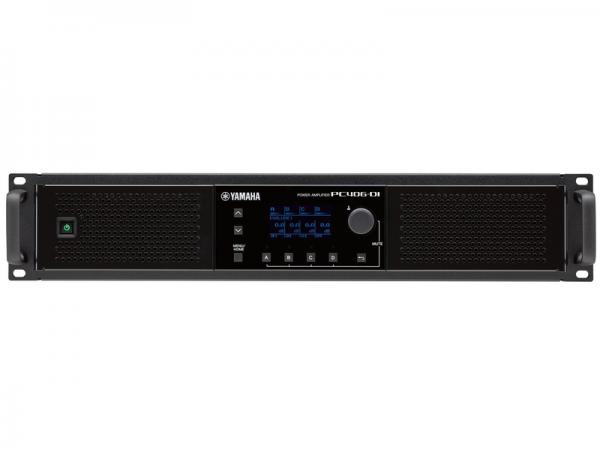

YAMAHA ヤマハ PC406-DI ◆ パワーアンプ ・600W × 4チャンネル (8Ω) 設備向け ハイインピーダンス接続対応モデル
PC406-DI ヤマハ パワーアンプ for SR ( PA音響 )・設備 等
YAMAHA ( ヤマハ ) PC406-DI ◆ パワーアンプ ・600W × 4チャンネル (8Ω) 設備向け ハイインピーダンス接続対応モデル
ユーロブロック出力のインストレーションモデル ハイインピダンス/ ローインピーダンス両対応

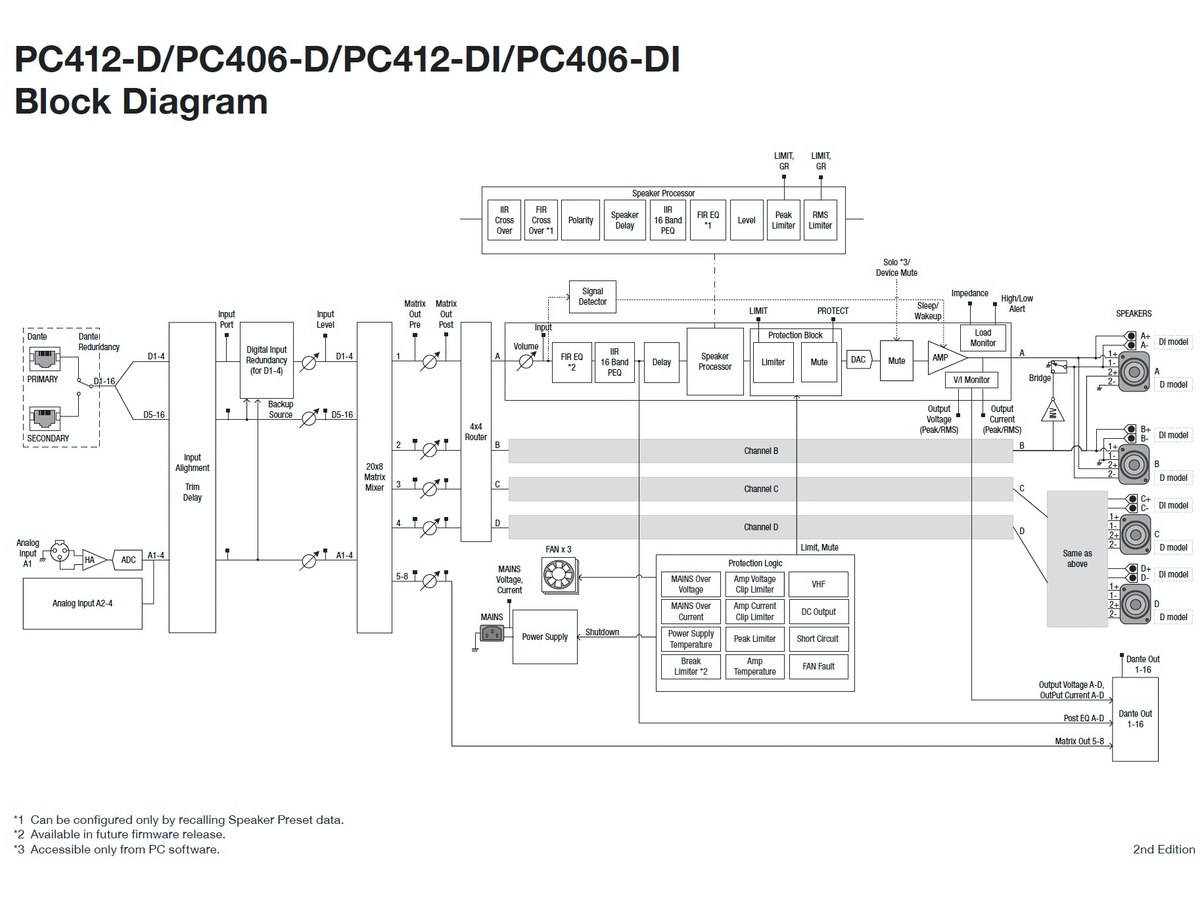

卓越した基本性能に加え、Danteポート(16ch I/O)と強力なマトリクス機能(20x8)を備えたDSP搭載型の4chパワーアンプリファイアー
PC-D/DIシリーズは単なる高出力パワーアンプではありません。その強力な20×8入力マトリクス能力とDante I/Oを組み合わせることで、あらゆるシステムの汎用性を飛躍的に向上させることができます。また、高性能なオンボードスピーカープロセッサーを標準搭載し、単体で容易かつ正確なチューニングやダイナミクス制御が可能です。さらに ProVisionaire Touch および ProVisionaire Control と互換性を持ち、必要に応じてカスタマイズしたリモートコントロール環境を提供できます。
◆主な特徴
・600W x4 (8Ω時)
・ハイインピーダンス接続に対応(100V/70Vライン)
・20x8の強力なマトリクス機能
・サンプリング周波数=最大96kHz
・16ch Dante 入出力
・16バンドPEQ、クロスオーバー、フィルター、ディレイ及びリミッターなどのスピーカープロセッシング機能
・ヤマハ製スピーカーのプリセットを搭載
・ProVisionaire Touch/Controlによるリモート制御に対応
[ 主な仕様 ] |
◆ 出力(1kHz, Non-clip, 20msec Burst, All channels driven) |
16Ω : 300W x 4
8Ω : 600W x 4
4Ω : 900W x 4
2Ω : 1300W x 4
8Ω (BRIDGE mode) : 1800W x 2
4Ω (BRIDGE mode) : 2600W x 2
Hi-Z (70V mode) : 600W x 4
Hi-Z (100V mode) : 600W x 4 |
◆ 増幅方式(出力回路) |
Class D, Single ended output |
◆ 周波数特性 |
+0.5, -1.5dB (8Ω, 1W, 35Hz to 20kHz)
|
◆ S/N比 |
109dB (8Ω, Gain setting = 32dB, A-weighted) |
◆ 冷却方式 |
3 x 7段階変速ファン(前面吸気、背面排気) |
◆ SPEAKERS コネクター |
7.62mm Euro block 8pin x 1 |
◆ Dante入出力 |
チャンネル数:16 IN with Dante Redundancy, 16 OUT
サンプリング周波数:96/88.2/48/44.1kHz
Danteレイテンシー:0.25/0.5/1/2/5ms
量子化ビット数:32/24bit |
◆ 消費電力 |
1100W (1/8 MAX power, 2Ω, Pink noise at all channels), 190W (Idle), 100W (Sleep, all channels), 9W (Standby 100V/120V) |

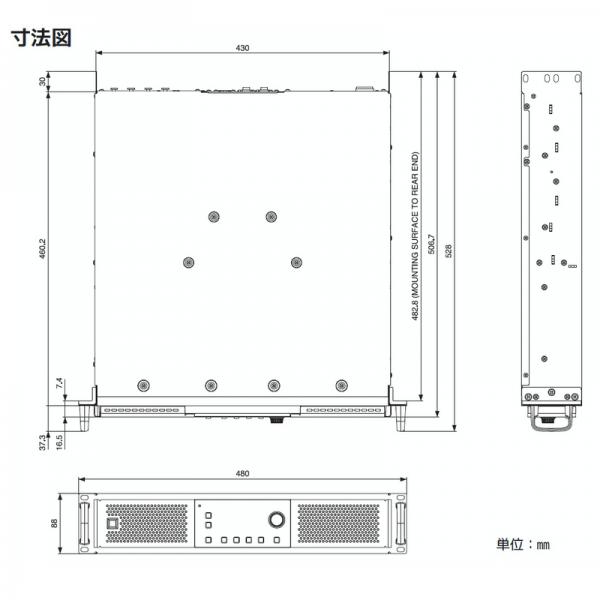

◆ 寸法 (W x H x D) |
480W×88H×528Dmm |
◆ 質量 |
15.9 kg |
◆ 同梱品 |
Owner's Manual x 1, Power Cable (2.0m) x 1, GPIO Mini Euroblock plug 3.5mm 8p x 2, Audio Input Euroblock plug 5.08mm 3p x 4, Cable tie x 4, Speaker Euroblock plug 7.62mm 8p x 1, Air filter (L x 1, R x 1), Grill (L x 1, R x 1), Handle x 2, Screw x 4 |
|
PC412-D |
PC406-D |
PC412-DI |
PC406-DI |
一般仕様 |
出力(1kHz, Non-clip, 20msec Burst, All channels driven) |
16Ω |
600W x 4 |
300W x 4 |
600W x 4 |
300W x 4 |
8Ω |
1200W x 4 |
600W x 4 |
1200W x 4 |
600W x 4 |
4Ω |
1900W x 4 |
900W x 4 |
1900W x 4 |
900W x 4 |
2Ω |
2500W x 4 |
1300W x 4 |
2500W x 4 |
1300W x 4 |
8Ω (BRIDGE mode) |
3800W x 2 |
1800W x 2 |
3800W x 2 |
1800W x 2 |
4Ω (BRIDGE mode) |
5000W x 2 |
2600W x 2 |
5000W x 2 |
2600W x 2 |
Hi-Z (70V mode) |
- |
- |
1200W x 4 |
600W x 4 |
Hi-Z (100V mode) |
- |
- |
1200W x 4 |
600W x 4 |
増幅方式(出力回路) |
Class D, Single ended output |
Class D, Single ended output |
Class D, Single ended output |
Class D, Single ended output |
全高調波歪率 |
0.01% (8Ω, 1kHz, 10W, All channels driven), 0.1% (4Ω, 1kHz, Half power, All channels driven) |
0.01% (8Ω, 1kHz, 10W, All channels driven), 0.1% (4Ω, 1kHz, Half power, All channels driven) |
0.01% (8Ω, 1kHz, 10W, All channels driven), 0.1% (4Ω, 1kHz, Half power, All channels driven), 0.01% (100V/70V, 1kHz, 10W, All channels driven), 0.1% (100V/70V, 1kHz, Half power, All channels driven) |
0.01% (8Ω, 1kHz, 10W, All channels driven), 0.1% (4Ω, 1kHz, Half power, All channels driven), 0.01% (100V/70V, 1kHz, 10W, All channels driven), 0.1% (100V/70V, 1kHz, Half power, All channels driven) |
周波数特性 |
+0.5, -1.5dB (8Ω, 1W, 35Hz to 20kHz) |
+0.5, -1.5dB (8Ω, 1W, 35Hz to 20kHz) |
+0.5, -1.5dB (8Ω, 1W, 35Hz to 20kHz) |
+0.5, -1.5dB (8Ω, 1W, 35Hz to 20kHz) |
クロストーク |
≦ -60dB (8Ω, 1kHz, Half power, Input 150Ω shunt A-weighted) |
≦ -60dB (8Ω, 1kHz, Half power, Input 150Ω shunt A-weighted) |
≦ -60dB (8Ω, 1kHz, Half power, Input 150Ω shunt A-weighted) |
≦ -60dB (8Ω, 1kHz, Half power, Input 150Ω shunt A-weighted) |
S/N比 |
112dB (8Ω, Gain setting = 32dB, A-weighted) |
109dB (8Ω, Gain setting = 32dB, A-weighted) |
112dB (8Ω, Gain setting = 32dB, A-weighted) |
109dB (8Ω, Gain setting = 32dB, A-weighted) |
電圧利得/感度 |
8Ω Volume max |
32.0dB/+10.0dBu (Gain setting: 32dB), 26.0dB/+16.0dBu (Gain setting: 26dB), 38.0dB/+4.0dBu (Gain setting: +4dBu), 28.0dB/+14.0dBu (Gain setting: +14.0dBu) |
32.0dB/+7.0dBu (Gain setting: 32dB), 26.0dB/+13.0dBu (Gain setting: 26dB), 35.0dB/+4.0dBu (Gain setting: +4dBu), 25.0dB/+14.0dBu (Gain setting: +14.0dBu) |
32.0dB/+10.0dBu (Gain setting: 32dB), 26.0dB/+16.0dBu (Gain setting: 26dB), 38.0dB/+4.0dBu (Gain setting: +4dBu), 28.0dB/+14.0dBu (Gain setting: +14.0dBu) |
32.0dB/+7.0dBu (Gain setting: 32dB), 26.0dB/+13.0dBu (Gain setting: 26dB), 35.0dB/+4.0dBu (Gain setting: +4dBu), 25.0dB/+14.0dBu (Gain setting: +14.0dBu) |
Hi-Z 100V mode, Volume max |
- |
- |
32.0dB/+10.2dBu (Gain setting: 32dB), 26.0dB/+16.2dBu (Gain setting: 26dB), 38.2dB/+4.0dBu (Gain setting: +4dBu), 28.2dB/+14.0dBu (Gain setting: +14.0dBu) |
32.0dB/+10.2dBu (Gain setting: 32dB), 26.0dB/+16.2dBu (Gain setting: 26dB), 38.2dB/+4.0dBu (Gain setting: +4dBu), 28.2dB/+14.0dBu (Gain setting: +14.0dBu) |
Hi-Z 70V mode, Volume max |
- |
- |
32.0dB/+7.2dBu (Gain setting: 32dB), 26.0dB/+13.2dBu (Gain setting: 26dB), 35.2dB/+4.0dBu (Gain setting: +4dBu), 25.2dB/+14.0dBu (Gain setting: +14.0dBu) |
32.0dB/+7.2dBu (Gain setting: 32dB), 26.0dB/+13.2dBu (Gain setting: 26dB), 35.2dB/+4.0dBu (Gain setting: +4dBu), 25.2dB/+14.0dBu (Gain setting: +14.0dBu) |
保護回路 |
負荷保護 |
POWER switch on/off: Output mute, Output voltage protection: Over voltage limiter, user configurable by wattage and speaker preset, DC-fault: Power supply shutdown (NOT restored automatically) |
POWER switch on/off: Output mute, Output voltage protection: Over voltage limiter, user configurable by wattage and speaker preset, DC-fault: Power supply shutdown (NOT restored automatically) |
POWER switch on/off: Output mute, Output voltage protection: Over voltage limiter, user configurable by wattage and speaker preset, DC-fault: Power supply shutdown (NOT restored automatically) |
POWER switch on/off: Output mute, Output voltage protection: Over voltage limiter, user configurable by wattage and speaker preset, DC-fault: Power supply shutdown (NOT restored automatically) |
アンプ保護 |
Thermal: Output limiter (Restored automatically) → Output mute (Restored automatically), Over current: Output mute (Restored automatically), Over voltage: Output limiter (Restored automatically), Integrated Power Limit: Output limiter (Restored automatically) |
Thermal: Output limiter (Restored automatically) → Output mute (Restored automatically), Over current: Output mute (Restored automatically), Over voltage: Output limiter (Restored automatically), Integrated Power Limit: Output limiter (Restored automatically) |
Thermal: Output limiter (Restored automatically) → Output mute (Restored automatically), Over current: Output mute (Restored automatically), Over voltage: Output limiter (Restored automatically), Integrated Power Limit: Output limiter (Restored automatically) |
Thermal: Output limiter (Restored automatically) → Output mute (Restored automatically), Over current: Output mute (Restored automatically), Over voltage: Output limiter (Restored automatically), Integrated Power Limit: Output limiter (Restored automatically) |
電源保護 |
Thermal: Output limiter (Restored automatically) → Power supply shutdown, Over voltage: Power supply shutdown, Over current: Power supply shutdown |
Thermal: Output limiter (Restored automatically) → Power supply shutdown, Over voltage: Power supply shutdown, Over current: Power supply shutdown |
Thermal: Output limiter (Restored automatically) → Power supply shutdown, Over voltage: Power supply shutdown, Over current: Power supply shutdown |
Thermal: Output limiter (Restored automatically) → Power supply shutdown, Over voltage: Power supply shutdown, Over current: Power supply shutdown |
冷却方式 |
3 x 7段階変速ファン(前面吸気、背面排気) |
3 x 7段階変速ファン(前面吸気、背面排気) |
3 x 7段階変速ファン(前面吸気、背面排気) |
3 x 7段階変速ファン(前面吸気、背面排気) |
最大入力レベル |
+28dBu |
+25dBu |
+28dBu |
+28dBu |
入力インピーダンス |
20kΩ (balanced) |
20kΩ (balanced) |
20kΩ (balanced) |
20kΩ (balanced) |
サンプリング周波数 |
96kHz |
96kHz |
96kHz |
96kHz |
AD/DAコンバーター |
AD: 32-bit linear, 64 times over sampling; DA: 32-bit linear, 128 times over sampling |
AD: 32-bit linear, 64 times over sampling; DA: 32-bit linear, 128 times over sampling |
AD: 32-bit linear, 64 times over sampling; DA: 32-bit linear, 128 times over sampling |
AD: 32-bit linear, 64 times over sampling; DA: 32-bit linear, 128 times over sampling |
Dante入出力 |
チャンネル数 |
16 IN with Dante Redundancy, 16 OUT |
16 IN with Dante Redundancy, 16 OUT |
16 IN with Dante Redundancy, 16 OUT |
16 IN with Dante Redundancy, 16 OUT |
サンプリング周波数 |
96/88.2/48/44.1kHz |
96/88.2/48/44.1kHz |
96/88.2/48/44.1kHz |
96/88.2/48/44.1kHz |
Danteレイテンシー |
0.25/0.5/1/2/5ms |
0.25/0.5/1/2/5ms |
0.25/0.5/1/2/5ms |
0.25/0.5/1/2/5ms |
量子化ビット数 |
32/24bit |
32/24bit |
32/24bit |
32/24bit |
レイテンシー |
Analog Input to Speakers: 0.9msec; Dante Input to Speakers (Dante latency setup = 0.25msec): 1.5msec (fs=96kHz), 1.6msec (fs=88.2kHz), 2.0msec (fs=48kHz), 2.1msec (fs=44.1kHz) |
Analog Input to Speakers: 0.9msec; Dante Input to Speakers (Dante latency setup = 0.25msec): 1.5msec (fs=96kHz), 1.6msec (fs=88.2kHz), 2.0msec (fs=48kHz), 2.1msec (fs=44.1kHz) |
Analog Input to Speakers: 0.9msec; Dante Input to Speakers (Dante latency setup = 0.25msec): 1.5msec (fs=96kHz), 1.6msec (fs=88.2kHz), 2.0msec (fs=48kHz), 2.1msec (fs=44.1kHz) |
Analog Input to Speakers: 0.9msec; Dante Input to Speakers (Dante latency setup = 0.25msec): 1.5msec (fs=96kHz), 1.6msec (fs=88.2kHz), 2.0msec (fs=48kHz), 2.1msec (fs=44.1kHz) |

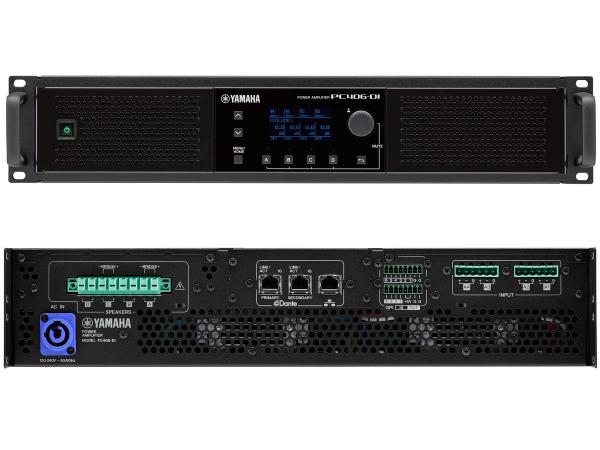

コネクター |
アナログ入力 |
XLR-3-31 x 4 |
XLR-3-31 x 4 |
Euro block 6pin x 2 (4ch balanced input) |
Euro block 6pin x 2 (4ch balanced input) |
デジタル入出力 |
Dante Interface: etherCON x 2 (Redundant/Daisy Chain) |
Dante Interface: etherCON x 2 (Redundant/Daisy Chain) |
Dante Interface: RJ45 x 2 (Redundant/Daisy Chain) |
Dante Interface: RJ45 x 2 (Redundant/Daisy Chain) |
コントロール端子 |
RJ45 x 1 |
RJ45 x 1 |
RJ45 x 1 |
RJ45 x 1 |
AC |
AC inlet (powerCON 20A) x 1 |
AC inlet (powerCON 20A) x 1 |
AC inlet (powerCON 20A) x 1 |
AC inlet (powerCON 20A) x 1 |
その他 |
Remote, Fault Output: Euro block 8pin (mini) x2 (GPI x 4, GPO x 6, +5V x 2) |
Remote, Fault Output: Euro block 8pin (mini) x2 (GPI x 4, GPO x 6, +5V x 2) |
Remote, Fault Output: Euro block 8pin (mini) x2 (GPI x 4, GPO x 6, +5V x 2) |
Remote, Fault Output: Euro block 8pin (mini) x2 (GPI x 4, GPO x 6, +5V x 2) |
インジケータ― |
Power (Green) x 1; Channel Status x 4 : Signal (Green), Limit (Yellow), Protect/Mute (Red); Auto LED off and dimmer feature (except POWER LED) |
Power (Green) x 1; Channel Status x 4 : Signal (Green), Limit (Yellow), Protect/Mute (Red); Auto LED off and dimmer feature (except POWER LED) |
Power (Green) x 1; Channel Status x 4 : Signal (Green), Limit (Yellow), Protect/Mute (Red); Auto LED off and dimmer feature (except POWER LED) |
Power (Green) x 1; Channel Status x 4 : Signal (Green), Limit (Yellow), Protect/Mute (Red); Auto LED off and dimmer feature (except POWER LED) |
動作温度 |
0°C to +40°C |
0°C to +40°C |
0°C to +40°C |
0°C to +40°C |
保管温度 |
-20°C to +60°C |
-20°C to +60°C |
-20°C to +60°C |
-20°C to +60°C |
製品仕様 |
プロセッサー |
20 x 8 input matrix mixer, Room EQ: 16 band IIR EQ, Room Delay: 0 - 1000msec, Speaker Processor: X-Over (IIR/FIR*), PEQ (16 band IIR/FIR*), Delay, Peak Limiter, RMS Limiter |
20 x 8 input matrix mixer, Room EQ: 16 band IIR EQ, Room Delay: 0 - 1000msec, Speaker Processor: X-Over (IIR/FIR*), PEQ (16 band IIR/FIR*), Delay, Peak Limiter, RMS Limiter |
20 x 8 input matrix mixer, Room EQ: 16 band IIR EQ, Room Delay: 0 - 1000msec, Speaker Processor: X-Over (IIR/FIR*), PEQ (16 band IIR/FIR*), Delay, Peak Limiter, RMS Limiter |
20 x 8 input matrix mixer, Room EQ: 16 band IIR EQ, Room Delay: 0 - 1000msec, Speaker Processor: X-Over (IIR/FIR*), PEQ (16 band IIR/FIR*), Delay, Peak Limiter, RMS Limiter |
コネクター |
スピーカー出力 |
Neutrik speakON NL4 x 4 |
Neutrik speakON NL4 x 4 |
7.62mm Euro block 8pin x 1 |
7.62mm Euro block 8pin x 1 |
電源電圧 |
100V - 240V 50Hz/60Hz ** |
100V - 240V 50Hz/60Hz ** |
100V - 240V 50Hz/60Hz ** |
100V - 240V 50Hz/60Hz ** |
消費電力 |
1850W (1/8 MAX power, 2Ω, Pink noise at all channels), 190W (Idle), 105W (Sleep, all channels), 9W (Standby 100V/120V), 12W (Standby 230V) |
1050W (1/8 MAX power, 2Ω, Pink noise at all channels), 165W (Idle), 100W (Sleep, all channels), 9W (Standby 100V/120V), 12W (Standby 230V) |
1850W (1/8 MAX power, 2Ω, Pink noise at all channels), 190W (Idle), 105W (Sleep, all channels), 9W (Standby 100V/120V), 12W (Standby 230V) |
1100W (1/8 MAX power, 2Ω, Pink noise at all channels), 190W (Idle), 100W (Sleep, all channels), 9W (Standby 100V/120V), 12W (Standby 230V) |
寸法 |
幅 |
480mm (18.90 inch) |
480mm (18.90 inch) |
480mm (18.90 inch) |
480mm (18.90 inch) |
高さ |
88mm (3.46 inch): 2U |
88mm (3.46 inch): 2U |
88mm (3.46 inch): 2U |
88mm (3.46 inch): 2U |
奥行き |
528mm (20.79 inch) |
528mm (20.79 inch) |
528mm (20.79 inch) |
528mm (20.79 inch) |
質量 |
16.0 kg (35.3 lbs) |
15.6 kg (34.4 lbs) |
16.0 kg (35.3 lbs) |
15.9 kg (35.1 lbs) |
その他 |
同梱品 |
Owner's Manual x 1, Power Cable (2.0m) x 1, GPIO Mini Euro block plug 3.5mm 8p x 2, Air filter (L x 1, R x 1), Grill (L x 1, R x 1), Handle x 2, Screw x 4 |
Owner's Manual x 1, Power Cable (2.0m) x 1, GPIO Mini Euro block plug 3.5mm 8p x 2, Air filter (L x 1, R x 1), Grill (L x 1, R x 1), Handle x 2, Screw x 4 |
Owner's Manual x 1, Power Cable (2.0m) x 1, GPIO Mini Euroblock plug 3.5mm 8p x 2, Audio Input Euroblock plug 5.08mm 3p x 4, Cable tie x 4, Speaker Euroblock plug 7.62mm 8p x 1, Air filter (L x 1, R x 1), Grill (L x 1, R x 1), Handle x 2, Screw x 4 |
Owner's Manual x 1, Power Cable (2.0m) x 1, GPIO Mini Euroblock plug 3.5mm 8p x 2, Audio Input Euroblock plug 5.08mm 3p x 4, Cable tie x 4, Speaker Euroblock plug 7.62mm 8p x 1, Air filter (L x 1, R x 1), Grill (L x 1, R x 1), Handle x 2, Screw x 4 |
