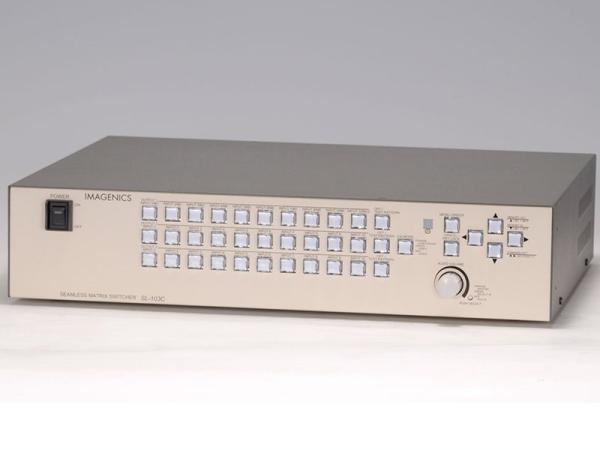

IMAGENICS ( イメージニクス ) SL-103C ◆ マルチシグナル対応 シームレスマトリックススイッチャー (IMG.Link出力標準装備)
SL-103Cは、映像・音声10入力3出力のマルチシグナル対応シームレスマトリックススイッチャーです
《 マルチシグナル対応 シームレスマトリックススイッチャー (IMG.Link出力標準装備)》
◆ IMAGENICS ( イメージニクス ) SL-103C
［ 商品説明 ］
SL-103Cは、映像・音声10入力3出力のマルチシグナル対応シームレスマトリックススイッチャーです。
映像入力はHDMI、DVI、アナログRGB、アナログコンポーネント、コンポジットビデオ、Sビデオ信号に対応し、各々の信号をHDMI、DVI、およびIMG.Linkに変換して出力することができます。
映像信号の切り替えはカットアウトやフェードなどの効果によるノ イズのない切り替えを実現します。
音声入力は映像入力に対応したアナログステレオ音声入力およびHDMIにエンベデッドされた音声に加えて、アナログステレオ補助入力を1系統装備し、補助入力とその他の入力信号とのミキサー機能、レベル調整機能、リップシンク機能などを備えています。また映像と音声は独立して個別に切り替えることが可能です。
※本機はHDCPに対応しています。HDCPで保護された映像・音声を使用する場合は、HDCPに対応したHDMI・DVI モニターが必要となります。
◆映像・音声10入力3出力構成で、映像切り替え時はカットやフリーズ、フェードなどの効果により、切り替えノイズの無いシームレスな動作を実現します。
◆映像入力はHDMI信号、DVI信号、アナログRGB信号、アナログコンポーネント信号、コンポジットビデオ信号、Sビデオ信号の各信号に幅広く対応しています。
◆映像出力はHDMI信号、IMG.Link信号に対応し、同時出力が可能です。出力解像度は640×480 ～ 2,048×1,152まで広範囲に対応し、全ての入力映像信号をあらかじめ設定した解像度で出力するスキャンコンバート回路を搭載しています。
◆全映像入力端子にEDIDエミュレート機能を搭載しています。(HDMI・DVI・アナログRGBそれぞれ選択可能)

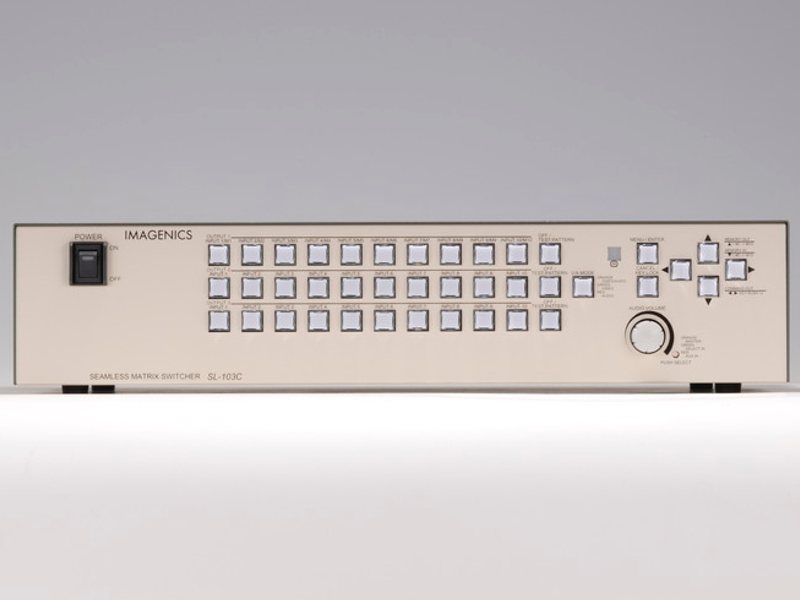

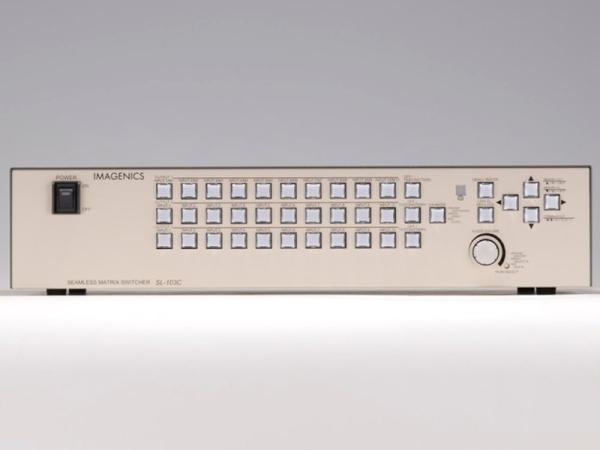

◆映像と音声は独立して切り替える事が可能です。現在選択中の映像・音声チャンネルは本体フロントスイッチの照光色により一目で確認できます。
◆入力信号を検出し自動で切り替える機能があります。
◆・信号を入力している一番若い入力CHに自動切替。
◆・入力信号が『なし→あり』に変化したCHに自動切替。
◆音声遅延機能を搭載していますので映像と音声のずれを最小限に抑えることが可能です。
◆音声レベル調整機能を搭載しています。
◆外部AUX音声入力端子を備えていて、他の音声入力信号とのミキシング機能を搭載しています。また、ミキシングした音声が飽和しないよう、自動ミキシングレベル補正機能を搭載しています。
◆映像・音声出力にテスト信号発生機能を搭載しています。
◆日本語、英語のオンスクリーンメニュー機能により設定・操作が簡単です。
◆本体での手動操作と併用して、パラレル・RS-232C・LAN・赤外線リモコンによる外部制御が可能です。
◆LANから外部制御をかけるときはブラウザで簡単に操作することが可能です。
◆ブラウザ操作画面
◆自動バックアップメモリー機能により、設定した内容は自動的に保存・利用されます。
◆付属の電源ケーブルはロック機構付。
◆EIA19型ラックマウント2Uサイズ。
※入力可能なHDMI音声は、リニアPCMのみです。
ご注意)DVI/HDMI関連の機器・ケーブルは、すべてIMAGENICS社製品での構成を推奨します。
一部の他社製品(海外製を含む)との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。
この場合、IMAGENICS製品の動作を保証できない場合があります。
|
［ 仕様 ］ |
|
映像入力 |
HDMI/DVI |
対応解像度480i ～ 1080p / VGA ～ UXGA およびWUXGA(Reduced Blanking)、Deep Color 対応、HDCP対応、ケー ブル補償機能搭載、EDID エミュレータ機能搭載、HDMI TypeA 19 ピンコネクタ6 系統、DVI-I 29ピンコネクタ2 系統 |
|
アナログRGB |
0.7 V(p-p) 75 Ω(Sync on Green 時1.0 V(p-p))同期信号:HD/VD またはCS TTL レベル、またはSync on Green、 対応解像度VGA ～ WUXGA、DVI-I 29 ピンコネクタ(EDID エミュレータ機能搭載)2系統、D-sub コネクタ2 系統 |
|
コンポーネント |
Y:1.0 V(p-p)、Pb(Cb)/Pr(Cr):0.7 V(p-p)、480i 系はID-1 対応、DVI-I 29 ピンコネクタ2 系統、D-sub コネクタ2 系統 |
|
コンポジット/Sビデオ |
コンポジット/Y:1.0 V(p-p)、C:0.286 V(p-p)、NTSC・PAL ビデオ信号、NTSC はID-1対応、 DVI-I 29 ピンコネクタ2系統、D-sub コネクタ2系統 |
|
映像出力 |
HDMI/DVI |
対応解像度480p ～ 1080p / VGA ～ UXGA およびWUXGA(Reduced Blanking)、Deep Color 対応、HDCP対応、HDMI TypeA 19 ピンコネクタ3 系統 |
|
IMG.Link信号 |
対応解像度480p ～ 1080p、 VGA～UXGAおよびWUXGA(Reduced Blanking)
オリジナル再エンコード方式シリアルデジタル信号
1.0 V(p-p) 75 Ω BNCコネクタ3 系統 2 分配
同軸伝送距離5C-FBで約110m |
|
音声入力 |
リニアPCM |
32 kHz ～ 192 kHz・16 bit ～ 24 bit、最大8 チャンネル、HDMI TypeA 19 ピンコネクタ6 系統、DVI-I 29ピン コネクタ2 系統 |
|
アナログアンバランス |
245 mV(rms) (-10dBu)、50kΩ以上、入力レベル:2.1 V(rms) (+8.8 dBu)、 2チャンネルRCAピンジャック、補助入力1系統 |
|
音声出力 |
リニアPCM |
48 kHz・24 bit、最大8 チャンネル、HDMI TypeA 19ピンコネクタ3 系統、BNC コネクタ3 系統2 分配 |
|
アナログアンバランス |
245 mV(rms) (-10dBu、10kΩ以上負荷時)、出力レベル:2.1 V(rms) (+8.8 dBu)、ローインピーダンス、2チャンネル ステレオRCA ピンジャック3系統 |
|
外部制御 |
RS-232C、パラレル、LAN、赤外線(リモコンは別売りです) |
|
電源電圧 |
AC 90 V ～ AC 250 V 50Hz・60Hz |
|
消費電力 |
約82 W(最大) |
|
質量 |
約6.0 kg |
|
外形寸法 |
幅422 mm×高さ88 mm×奥行320 mm(突起物含まず) |
|
付属品 |
EIA19 型ラックマウント金具 1 組(2 U)、3P-3SL 電源コード(AC 100 V 系) 1 本、電源スイッチカバー 1 個、HDMI ケーブル抜け止め金具(CL-1) 9 個、結束バンド 9 本 |
