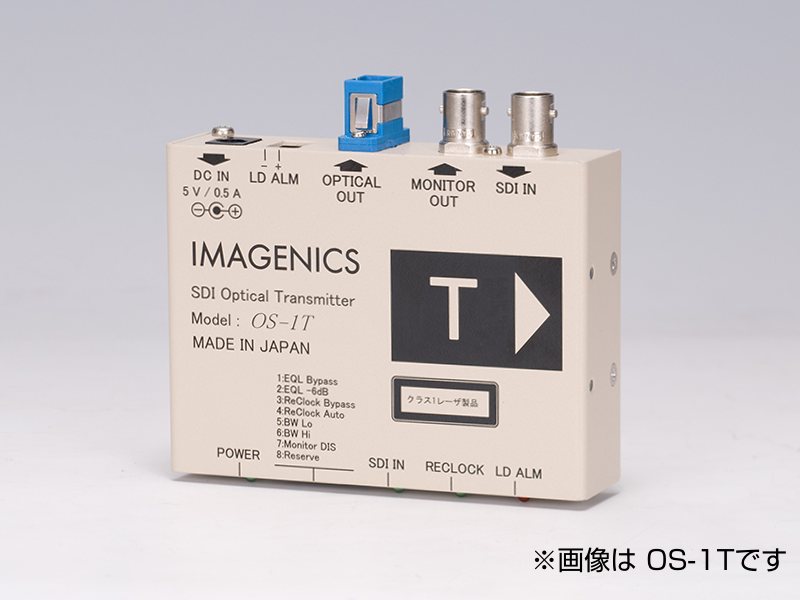

◆ IMAGENICS ( イメージニクス ) OS-1TD (長距離仕様)
［ 商品説明 ］
OS-1Tは3G-SDI、HD-SDI、SD-SDI、DVB-ASI 信号を光信号に変換する光送信器です。
SDI入力ケーブル補償機能・リクロック機能を搭載し、良好な信号伝送を行います。
受信にはSDI光受信器OS-1Rを使用し、最大約50kmの伝送が可能です。
□特徴
3G-SDI、HD-SDI、SD-SDI、DVB-ASI信号に対応
エンベデッドオーディオもそのまま伝送可能
シングルモードまたはマルチモードファイバケーブルのどちらも使用可能
入力部にケーブル自動補償機能内蔵
半導体レーザの故障や異常を検知し、LEDインジケータとオープンコレクタ出力でアラーム発報
別売のラックマウント金具を使用することにより、1U に最大4 台までラックマウント可能
電源はACアダプタより給電。
|
［ 仕様 ］ |
|
信号方式 |
SMPTE424M(3G-SDI)、SMPTE 292M(HD-SDI)、SMPTE 259M-C(SD-SDI)、
EN50083-9(DVB-ASI)各規格準拠 |
|

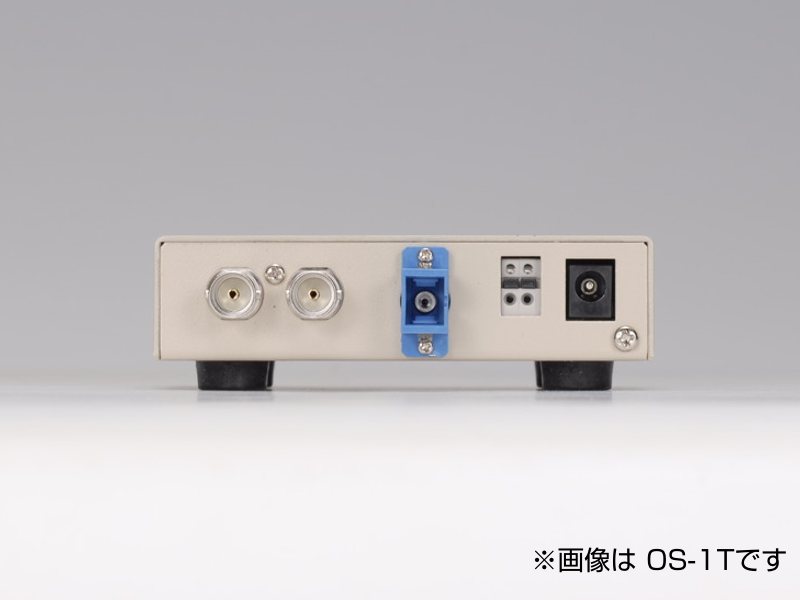

入力 |
SDI入力：0.8V(p-p)75Ω NRZ I・NRZ 1系統(コネクタ：BNC) |
|
適合光ファイバ、コネクタ仕様 |
ファイバ種別：シングルモードファイバ
カテゴリー、コア径、クラッド：OS1相当時8.6～9.5 μm/125 μm（寸法は参考値）
心数：1
研磨：PC研磨、SPC研磨、AdPC研磨、UPC研磨
コネクタ：SCコネクタ
ファイバ種別：GIマルチモードファイバ
カテゴリー、コア径、クラッド：OM3、OM2相当時50または62.5 μm/125 μm（寸法は参考値）
心数：1
研磨：PC研磨、
コネクタ：SCコネクタ |
|
出力 |
光出力レベル：
-9 dBm ～ -6 dBm(OS-1T、平均パワー)
+1 dBm ～ +4 dBm(OS-1TD、平均パワー)
コネクタタイプ：SC型
ファイバタイプ：
シングルモード(8.6～9.5/125 μm)1心
マルチモード(50/125 μm または 62.5/125 μm )1心
※OS-1TD長距離仕様はシングルモード ファイバをご使用ください
レーザー安全性：クラス 1(JIS C 6802 , IEC 825-1) |
|
SDIモニタ出力 |
0.8V(p-p)75Ω NRZ I・NRZ 1系統(コネクタ：BNC)
※入力信号をリクロックして出力 |
|
伝送距離 |
【OS-1TD長距離仕様】
シングルモード光ファイバコード使用時 10 km ～ 約 50 km
シングルモード光ファイバコード使用時 各分岐 最大 30 km
シングルモード光ファイバコード使用時 各分岐 最大 10 km |
|
入力ケーブル自動補償機能 |
3G-SDI 100 m( パソロジカル信号、5C-FB 同軸ケーブル相当使用時)
HD-SDI 150 m( パソロジカル信号、5C-FB 同軸ケーブル相当使用時)
SD-SDI 200 m( パソロジカル信号、5C-2V 同軸ケーブル相当使用時) |
|

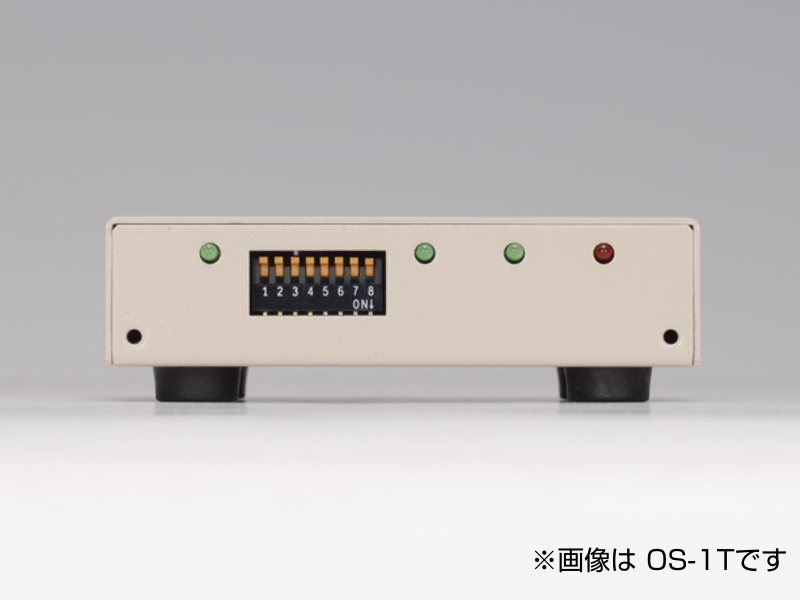

LEDインジケータ |
POWER( 電源)、SDI IN( 信号入力)、RECLOCK( リクロック)、LD ALM( レーザアラーム) |
|
レーザーアラーム出力 |
最大定格 35 VDC / 30 mA (シンク) 無接点( オープンコレクタ) 出力
平常時OPEN/アラーム発出時CLOSE |
|
電源 |
DC 5 V 0.5 A |
|
消費電力 |
2.5 W (最大) |
|
質量 |
約 280 g |
|
外形寸法 |
幅100 mm×高さ25 mm×奥行75 mm(突起物を除く) |
|
付属品 |
AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力) HDMI コネクタ抜け止め金具(CL-1) 1 個 光減衰器 (- 10 dB) 1 個( ※長距離オプション品のTXに付属) |
備考：ラックマウントには別売のMK-104A が必要です。
