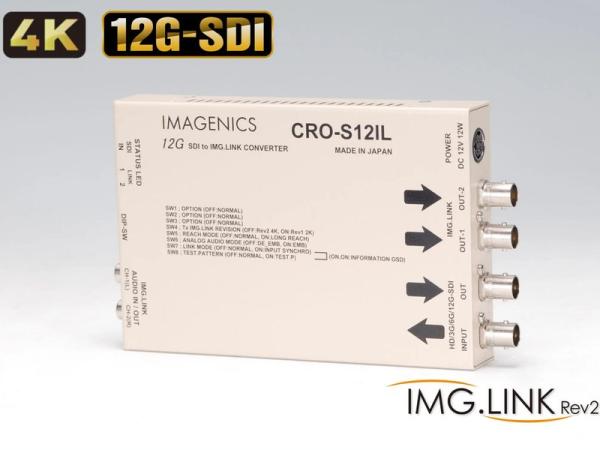

IMAGENICS ( イメージニクス ) CRO-S12IL ◆ 12G-SDI to IMG.LINK コンバーター
CRO-S12IL ◆ 12G-SDI to IMG.LINK コンバーター
《 12G-SDI to IMG.LINK コンバーター 》
◆ IMAGENICS ( イメージニクス ) CRO-S12IL
[ 商品説明 ]
12G-SDI ⇒ 4K-IMG.LINK Rev2 変換器
CRO-S12IL は、HD/3G/6G/12G-SDI 信号を IMG.LINK Rev2 / Rev1 信号へ変換するコンバーターです。
SMPTE 規格の各種信号を IMG.LINK 信号のスイッチャー・システムへ接続が可能となります。
入力 SDI 信号からのアナログ音声デエンベデッド出力と、IMG.LINK 出力信号へのアナログ音声のエンベデッド処理にも対応しています。
送受信器間の SDI-HDMI 映像音声信号の絶対遅延は 2ms 以内です。音声信号は非圧縮伝送です。
□特徴
・HD/3G/6G/12G-SDI信号をイメージニクス社オリジナル規格のIMG.LINK信号へ変換します。4K映像対応のRev2規格と、従来のRev1規格をスイッチ変更で動作できます。なお従来Rev1規格では4K映像はダウンコンバート後に送信されるので、従来型の受信器でもフルHD映像として出力されます。
・SDI信号のアクティブスルー出力機能があります。
・SDI信号入力部には、標準的な全自動ケーブルイコライザー機能を装備しています。
・IMG.Link Rev2伝送では、ロングリーチ動作モードに対応し、同じ同軸ケーブルにて概ね1.5倍の距離を伝送可能にします。(通常動作に対して、画質がやや劣化します)
・アナログステレオ音声のエンベデット・デエンベデット機能があります。

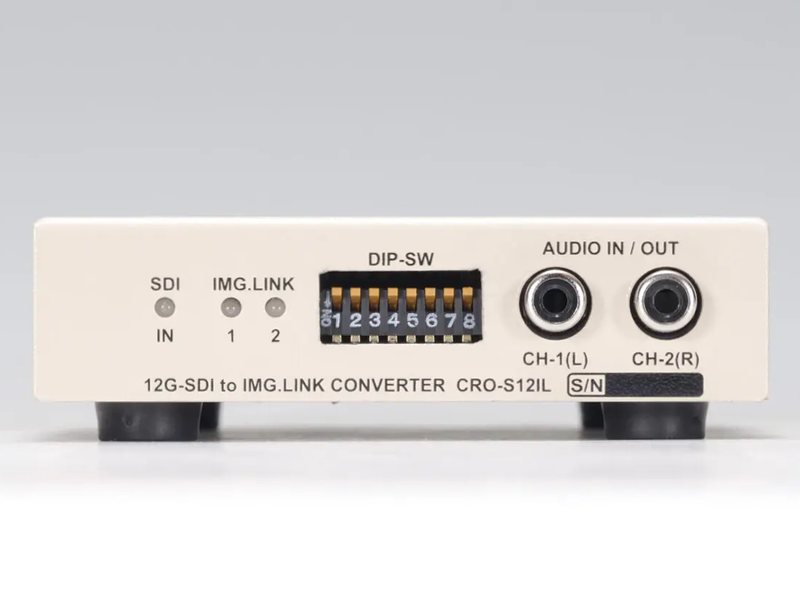

・動作状態を示す3つの2色発光LED表示と、受信器との協調処理によるオンスクリーン・インフォメーション表示や内蔵テストパターン表示が可能です。
[ 仕様 ] |
SDI入力 |
SMPTE ST 2082-1/2081-1/424/292-1 準拠、0.8 V(p-p)、75 Ω、BNC 1 系統
信号補償距離:
12G-SDI(パソロジカル信号)入力時L-5.5CUHD 同軸ケーブルにて80 m まで自動補償
6G-SDI(パソロジカル信号)入力時L-5CFB 同軸ケーブルにて70 m まで自動補償
3G-SDI(パソロジカル信号)入力時L-5CFB 同軸ケーブルにて160 m まで自動補償
HD-SDI(パソロジカル信号)入力時L-5CFB 同軸ケーブルにて230 m まで自動補償 |

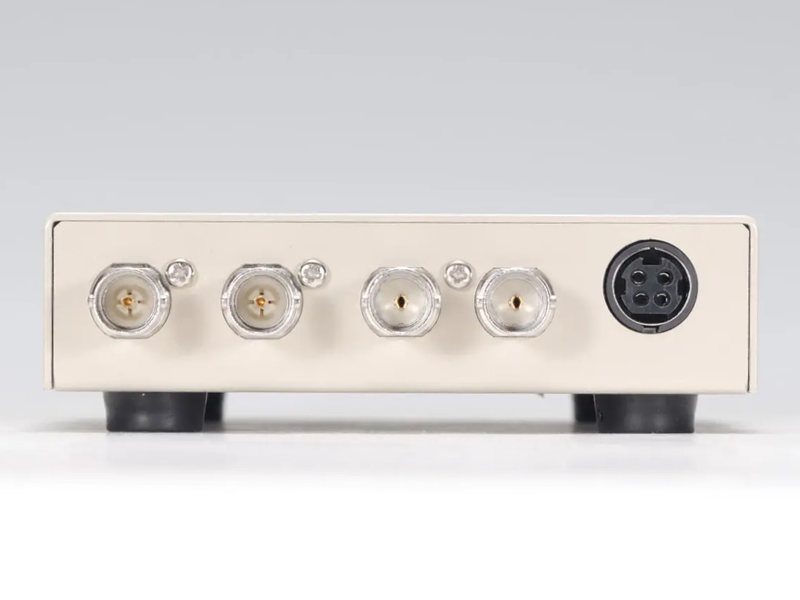

SDI出力 |
SMPTE ST 2082-1/2081-1/424/292-1 準拠、0.8 V(p-p)、75 Ω、BNC 1 系統 アクティブスルー出力 |
IMG.LINK出力 |
オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω 2分配 BNCx2
オリジナル再エンコード後の映像ビットレート約2.5 Gbps
NRZI信号(固定ビットレート、音声は9.216 Mbps)
オリジナル双方向通信リンク機能、IMG.LINK Rev2規格(VC-2 HQ映像圧縮)、IMG.LINK Rev1規格(従来イメージニクス社規格)
※ IMG.LINK Rev2 信号と Rev1 信号は 切り替え出力です。
※ 2 つの出力端子からの IMG.LINK 信号は、同じ IMG.LINK のリビジョンです。個別に変更はできません。 |
同軸伝送距離 |
L-7CHD:210m、 L-7CFB:150m、L-5CFB:110m、L-5C2V:60m、L-3CFB:60m、L-3C2V: 30m
( 設置環境等により距離が短くなる場合があります) |
アナログ音声入出力 |
<音声入力>
-10 dBu 約47 kΩ 不平衡 2チャンネル 1系統 RCA端子×2(エンベデット設定時)
<音声出力>
-10 dBu ローインピーダンス不平衡 2チャンネル 1系統 RCA端子×2(デエンベデット設定時)
<共通仕様>
音声周波数特性 :20 Hz ~ 20 kHzにて、-1 dB ~ +1 dB
音声S/N比 :76 dB 以上
音声クロストーク :77 dB 以上
音声歪率 :0.03 % 以下
最大音声入出力レベル :+10 dBu (デジタル音声 0 dBFS時)
音声サンプリング :24 bit 48 kHz リニアPCM方式
※ エンベ、デエンベデット処理はいずれかのみの排他仕様です。同時使用はできません。
※ エンベ、デベデッド 共に チャンネルは、 CH -1(L)と CH -2(R)のみです。他の任意チャンネルは設定できません。
※ 入力SDI信号へのエンベデッド処理は挿げ替え処理となります。 |
その他機能 |
入力SDI 信号状態および各IMG.LINK 出力端子のリンク状態を、各2 色発光LED で表示、
内蔵テストパターン・トーン発生機能(受信器との協調処理)、
オンスクリーン表示によるインフォメーション機能(受信器との協調処理)、
ロングリーチ動作設定機能(IMG.LINK Rev2 伝送時)、
4K ⇒ FHD ダウンコン後のIMG.LINK 伝送機能(従来型IMG.LINK Rev1 動作時のみ)、ほか。 |
電源 / 消費電力 |
DC 12 V 1.0 A 12 W(最大) |
外形寸法 / 質量 |
幅100 mm × 高さ25 mm × 奥行150 mm (突起物を除く) / 約 510 g |
付属品 |
ACアダプタ 1台 (12 V 3A 出力) |
