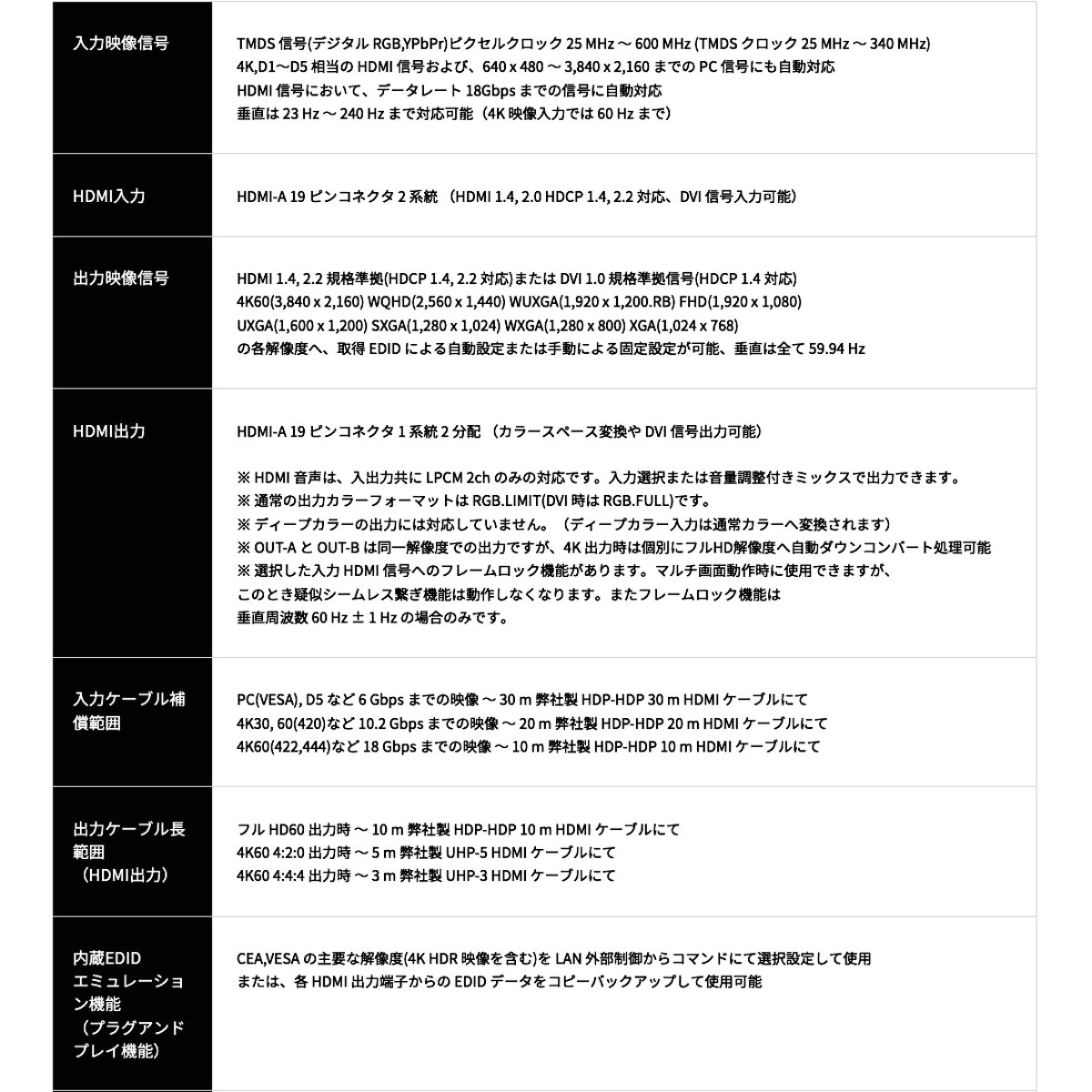

入力映像信号 |
TMDS 信号(デジタル RGB,YPbPr)ピクセルクロック 25 MHz ～ 600 MHz (TMDS クロック 25 MHz ～ 340 MHz)
4K,D1～D5 相当の HDMI 信号および、640 x 480 ～ 3,840 x 2,160 までの PC 信号にも自動対応
HDMI 信号において、データレート 18Gbps までの信号に自動対応
垂直は 23 Hz ～ 240 Hz まで対応可能（4K 映像入力では 60 Hz まで） |
|
HDMI入力 |
HDMI-A 19 ピンコネクタ 2 系統 （HDMI 1.4, 2.0 HDCP 1.4, 2.2 対応、DVI 信号入力可能） |
|
出力映像信号 |
HDMI 1.4, 2.2 規格準拠(HDCP 1.4, 2.2 対応)または DVI 1.0 規格準拠信号(HDCP 1.4 対応)
4K60(3,840 x 2,160) WQHD(2,560 x 1,440) WUXGA(1,920 x 1,200.RB) FHD(1,920 x 1,080)
UXGA(1,600 x 1,200) SXGA(1,280 x 1,024) WXGA(1,280 x 800) XGA(1,024 x 768)
の各解像度へ、取得 EDID による自動設定または手動による固定設定が可能、垂直は全て 59.94 Hz |
|
HDMI出力 |
HDMI-A 19 ピンコネクタ 1 系統 2 分配 （カラースペース変換や DVI 信号出力可能）
※ HDMI 音声は、入出力共に LPCM 2ch のみの対応です。入力選択または音量調整付きミックスで出力できます。
※ 通常の出力カラーフォーマットは RGB.LIMIT(DVI 時は RGB.FULL)です。
※ ディープカラーの出力には対応していません。（ディープカラー入力は通常カラーへ変換されます）
※ OUT-A と OUT-B は同一解像度での出力ですが、4K 出力時は個別にフルHD解像度へ自動ダウンコンバート処理可能
※ 選択した入力 HDMI 信号へのフレームロック機能があります。マルチ画面動作時に使用できますが、
このとき疑似シームレス繋ぎ機能は動作しなくなります。またフレームロック機能は
垂直周波数 60 Hz ± 1 Hz の場合のみです。 |
|
入力ケーブル補償範囲 |
PC(VESA), D5 など◆ 6 Gbps までの映像◆ ～ 30 m イメージニクス社製 HDP-HDP 30 m HDMI ケーブルにて
4K30, 60(420)など 10.2 Gbps までの映像◆ ～ 20 m イメージニクス社製 HDP-HDP 20 m HDMI ケーブルにて
4K60(422,444)など◆ 18 Gbps までの映像◆ ～ 10 m イメージニクス社製 HDP-HDP 10 m HDMI ケーブルにて |
出力ケーブル長範囲
（HDMI出力） |
フル HD60 出力時 ～ 10 m イメージニクス社製 HDP-HDP 10 m HDMI ケーブルにて
4K60 4:2:0 出力時 ～ 5 m イメージニクス社製 UHP-5 HDMI ケーブルにて
4K60 4:4:4 出力時 ～ 3 m イメージニクス社製 UHP-3 HDMI ケーブルにて |
内蔵EDID
エミュレーション機能
（プラグアンドプレイ機能） |
CEA,VESA の主要な解像度(4K HDR 映像を含む)を LAN 外部制御からコマンドにて選択設定して使用
または、各 HDMI 出力端子からの EDID データをコピーバックアップして使用可能 |
|

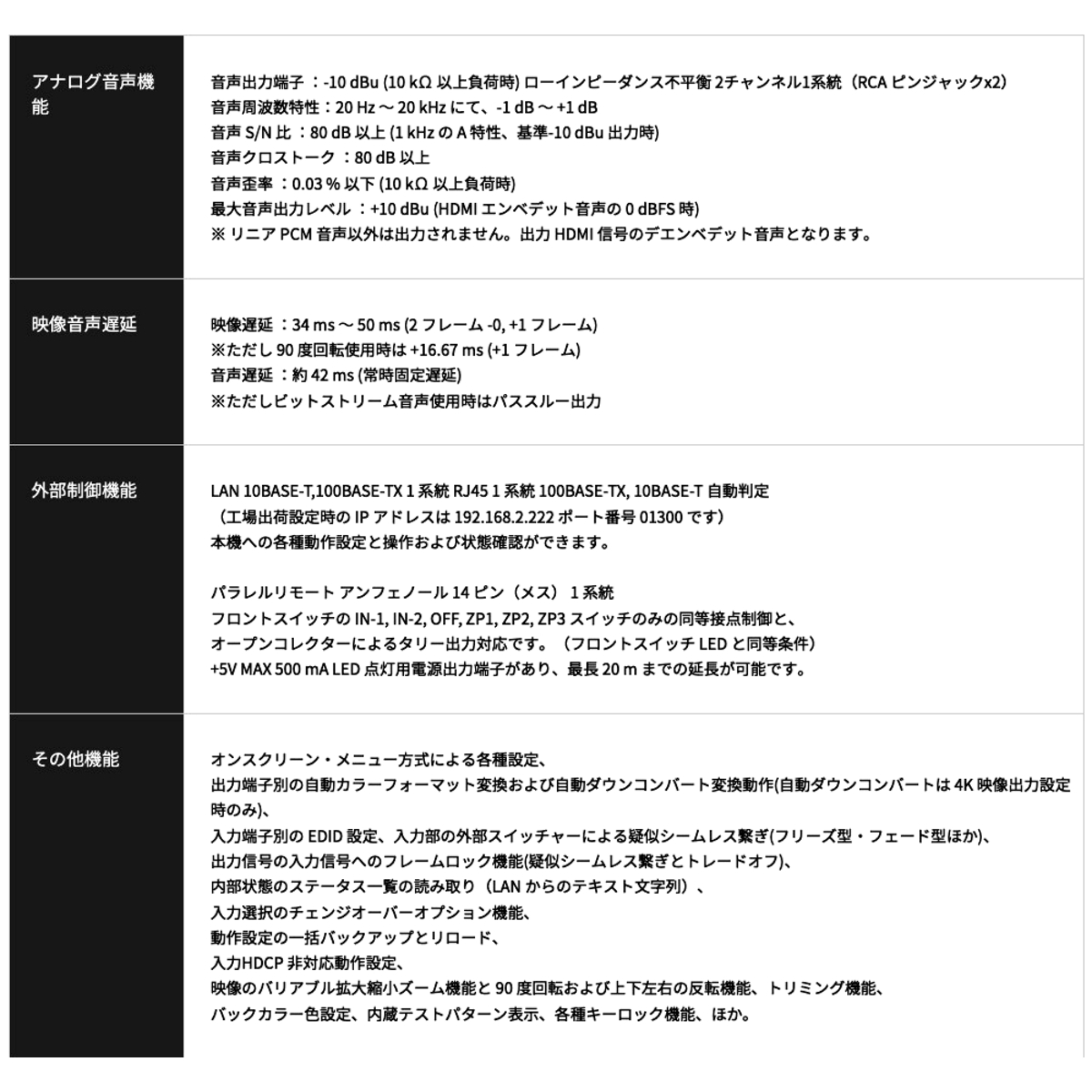

アナログ音声機能 |
音声出力端子 ：-10 dBu (10 kΩ 以上負荷時) ローインピーダンス不平衡 2チャンネル1系統（RCA ピンジャックx2）
音声周波数特性：20 Hz ～ 20 kHz にて、-1 dB ～ +1 dB
音声 S/N 比 ：80 dB 以上 (1 kHz の A 特性、基準-10 dBu 出力時)
音声クロストーク ：80 dB 以上
音声歪率◆ ：0.03 % 以下 (10 kΩ 以上負荷時)
最大音声出力レベル ：+10 dBu (HDMI エンベデット音声の 0 dBFS 時)
※ リニア PCM 音声以外は出力されません。出力 HDMI 信号のデエンベデット音声となります。 |
|
映像音声遅延 |
映像遅延 ：34 ms ～ 50 ms (2 フレーム -0, +1 フレーム)
※ただし 90 度回転使用時は +16.67 ms (+1 フレーム)
音声遅延 ：約 42 ms (常時固定遅延)
※ただしビットストリーム音声使用時はパススルー出力 |
|
外部制御機能 |
LAN 10BASE-T,100BASE-TX 1 系統 RJ45 1 系統◆ 100BASE-TX, 10BASE-T 自動判定
（工場出荷設定時の IP アドレスは 192.168.2.222 ポート番号 01300 です）
本機への各種動作設定と操作および状態確認ができます。

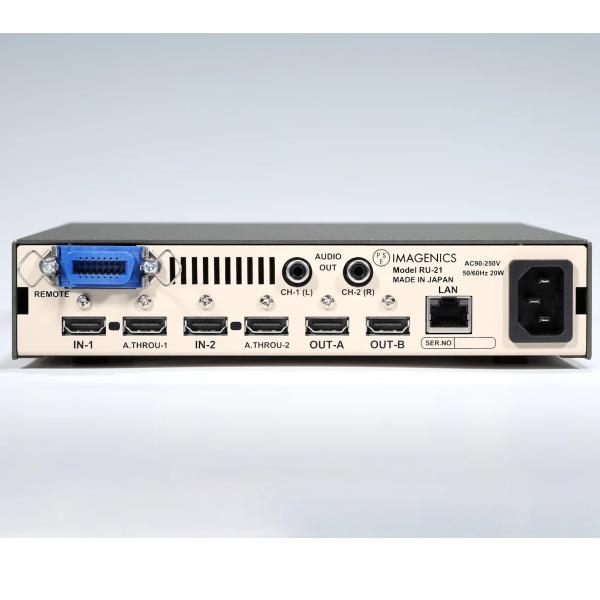

パラレルリモート アンフェノール 14 ピン（メス） 1 系統

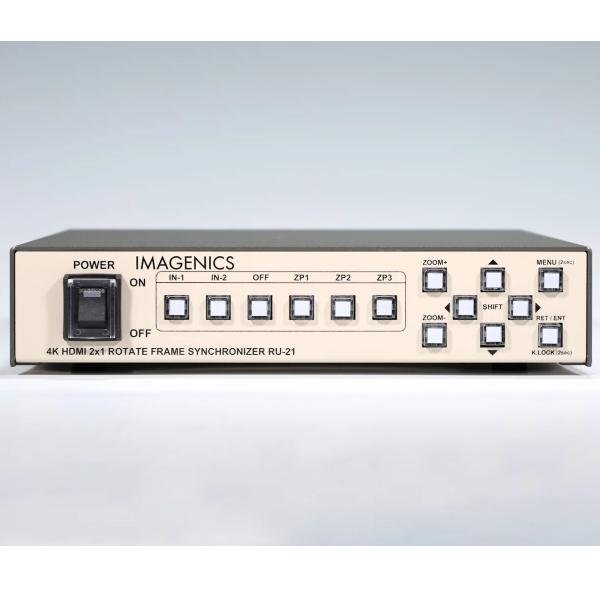

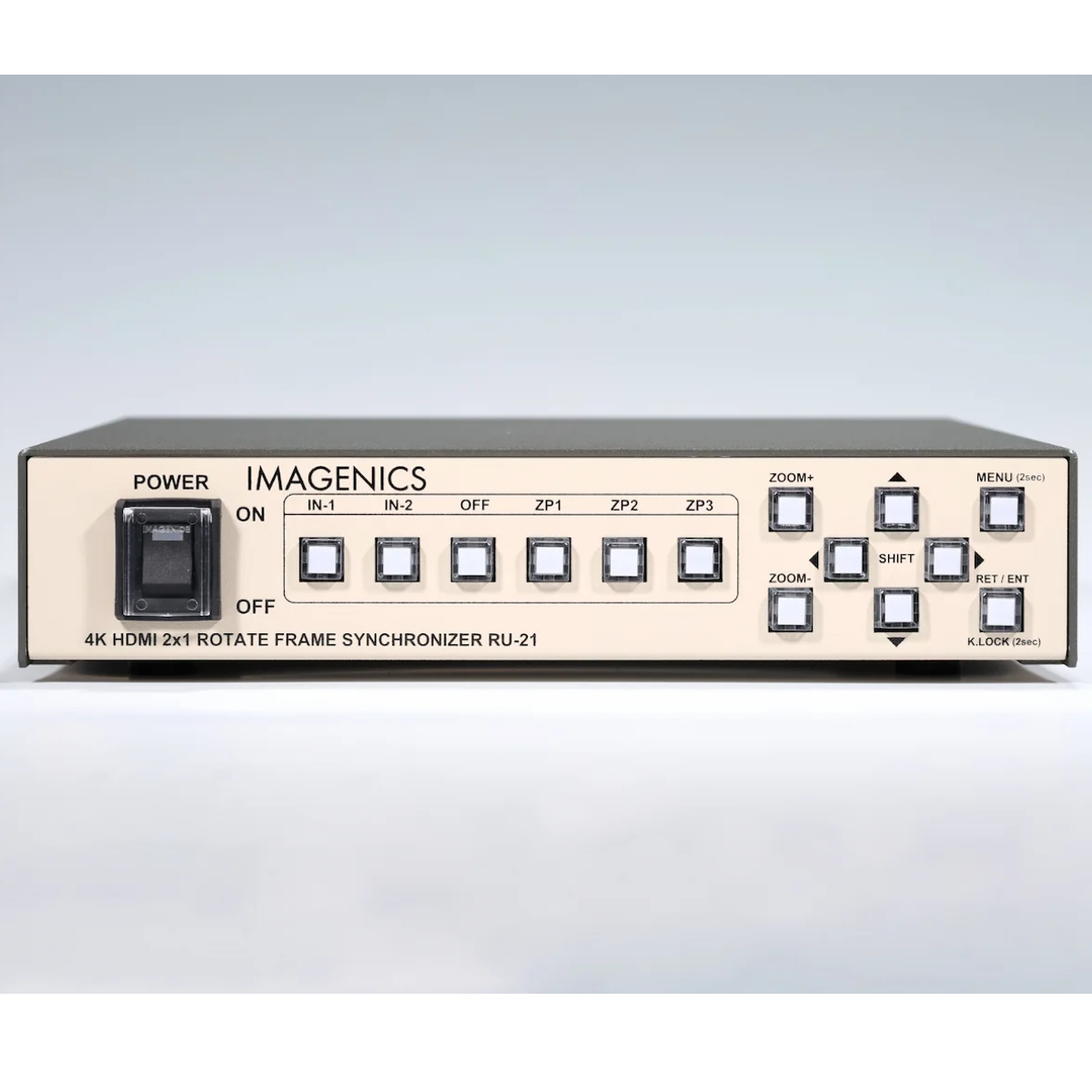

フロントスイッチの IN-1, IN-2, OFF, ZP1, ZP2, ZP3 スイッチのみの同等接点制御と、
オープンコレクターによるタリー出力対応です。（フロントスイッチ LED と同等条件）
+5V MAX 500 mA LED 点灯用電源出力端子があり、最長 20 m までの延長が可能です。 |
|
その他機能 |
オンスクリーン・メニュー方式による各種設定、
出力端子別の自動カラーフォーマット変換および自動ダウンコンバート変換動作(自動ダウンコンバートは 4K 映像出力設定時のみ)、
入力端子別の EDID 設定、入力部の外部スイッチャーによる疑似シームレス繋ぎ(フリーズ型・フェード型ほか)、
出力信号の入力信号へのフレームロック機能(疑似シームレス繋ぎとトレードオフ)、
内部状態のステータス一覧の読み取り（LAN からのテキスト文字列）、
入力選択のチェンジオーバーオプション機能、
動作設定の一括バックアップとリロード、
入力HDCP 非対応動作設定、
映像のバリアブル拡大縮小ズーム機能と 90 度回転および上下左右の反転機能、トリミング機能、

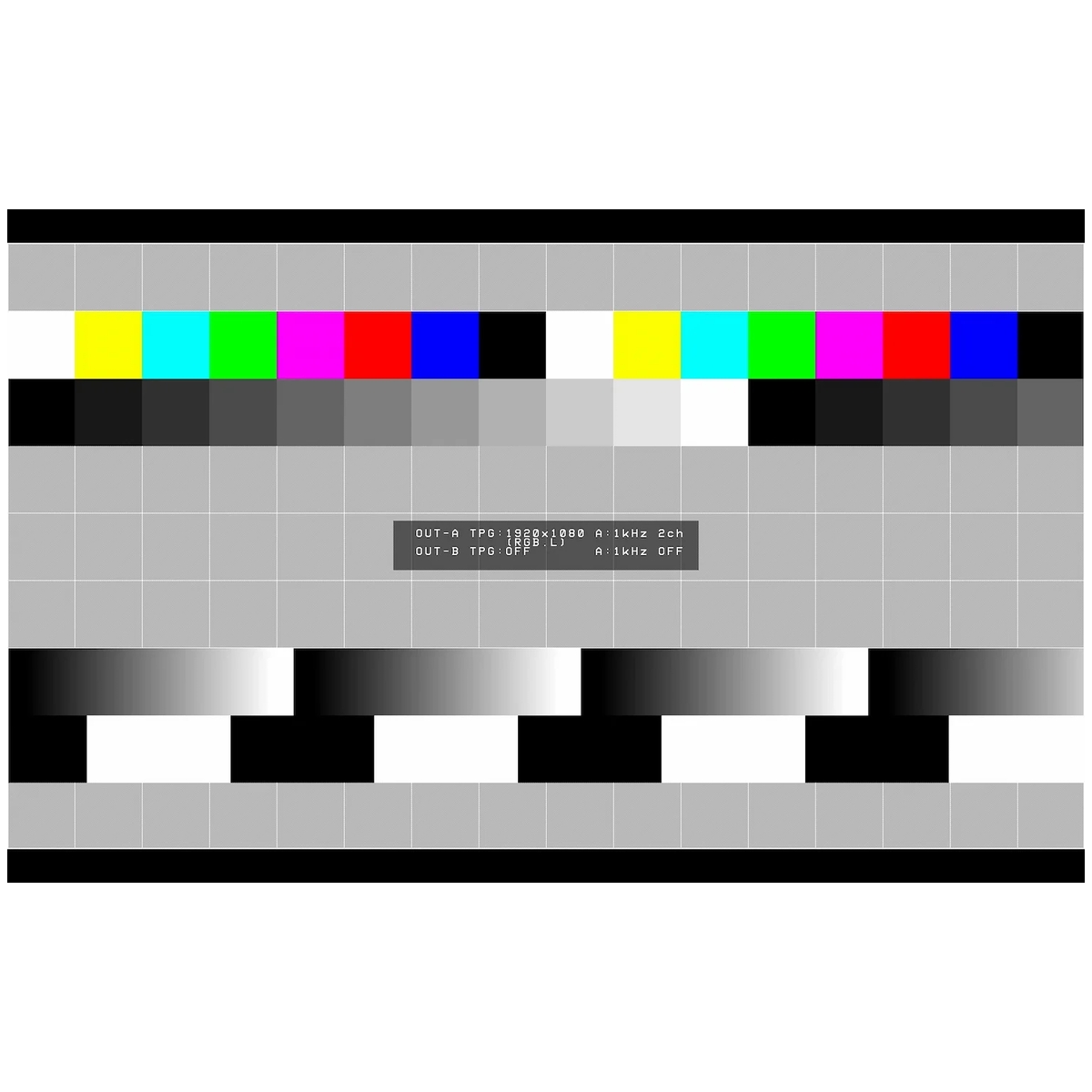

バックカラー色設定、内蔵テストパターン表示、各種キーロック機能、ほか。 |
|
電源 |
AC 90 V ～ AC 250 V 20 W（最大・内蔵 FAN による一部強制空冷） |
|
外形寸法 |
幅210 mm × 高さ44 mm × 奥行230 mm (突起物を除く) |
|
質量 |
約 2.2 kg |
|
付属品 |
国内専用電源ケーブル（3P-3SL 3P-2P変換プラグ付） 1本
HDMI抜け止め金具（CL-2）と束線バンドのセット 6式
※電源スイッチには、透明の開閉カバー付きを使用しています。 |
