16-CHANNEL アナログ/DANTEコンバーター

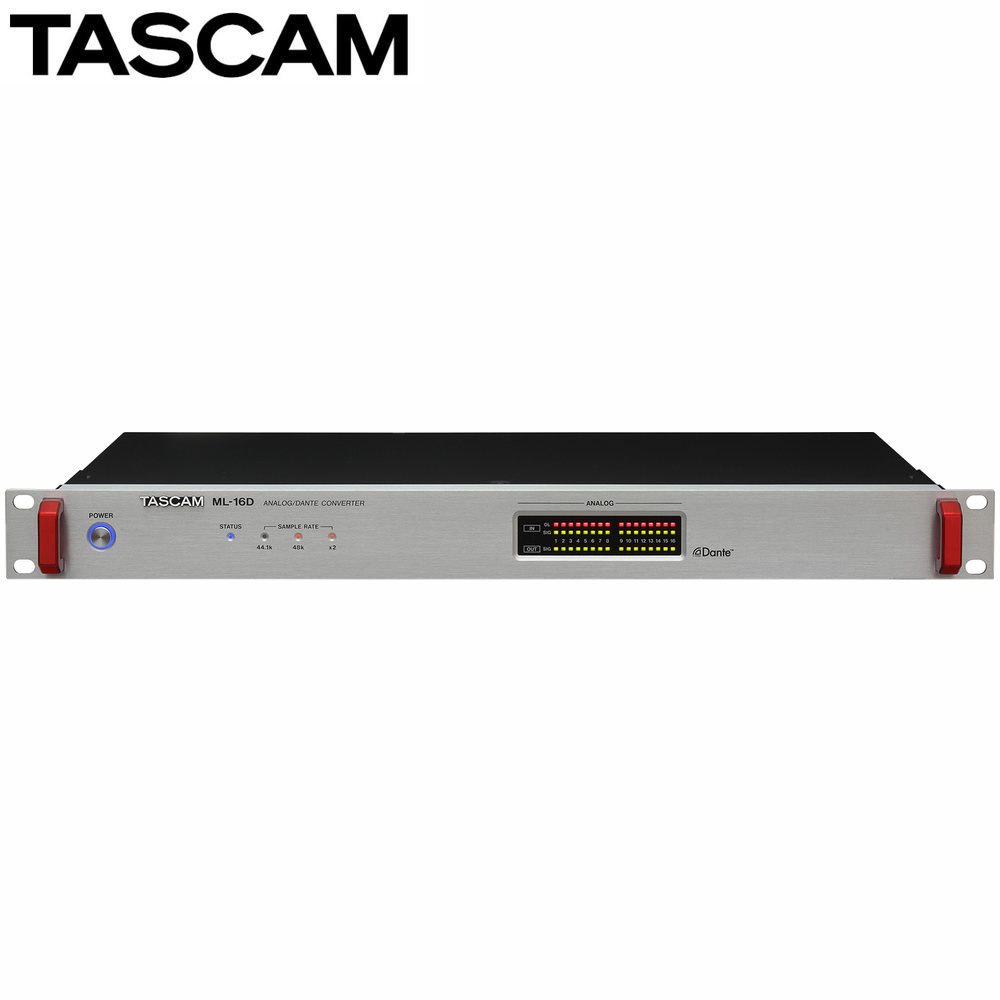

TASCAM タスカム ML-16D
1U 16アナログライン入出力/Danteコンバーター。Danteプロトコルを採用。安定性が高くフレキシブルなシステムの構築に対応。
『ML-16D』は、1Uのコンパクトなサイズで16チャンネル アナログライン入力/出力信号をDanteに変換するコンバーターです。Danteはリダンダント（Primary/Secondary）にも対応。アナログライン入出力はD-sub端子を標準装備。32チャンネル アナログライン入力/出力信号をDanteに変換する『ML-32D』もラインナップし、幅広いニーズ対応します。
◆主な特徴
16チャンネル アナログライン入出力

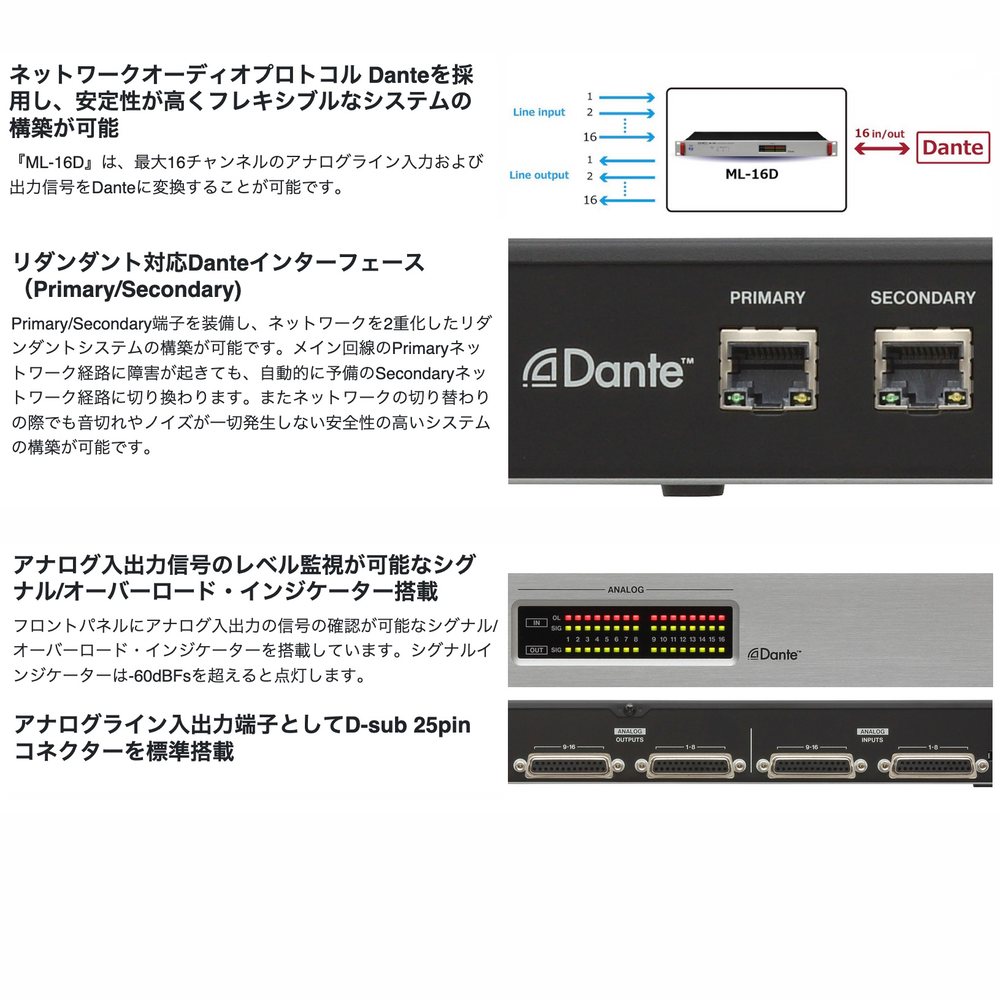

リダンダントに対応したDanteインターフェース標準装備
最大 96kHz/24bitに対応

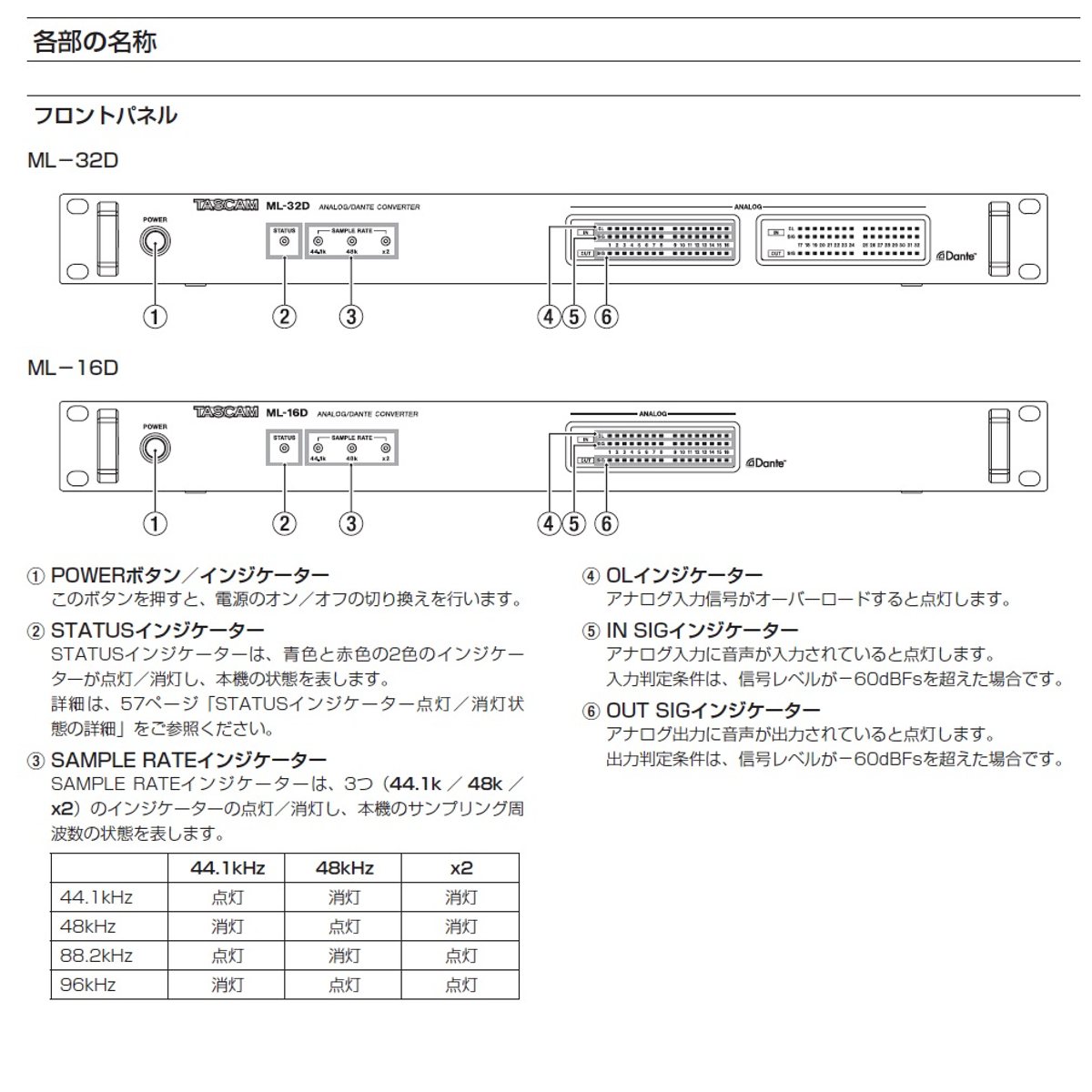

アナログ入出力信号のレベル監視が可能なシグナル/オーバーロード・インジケーター搭載

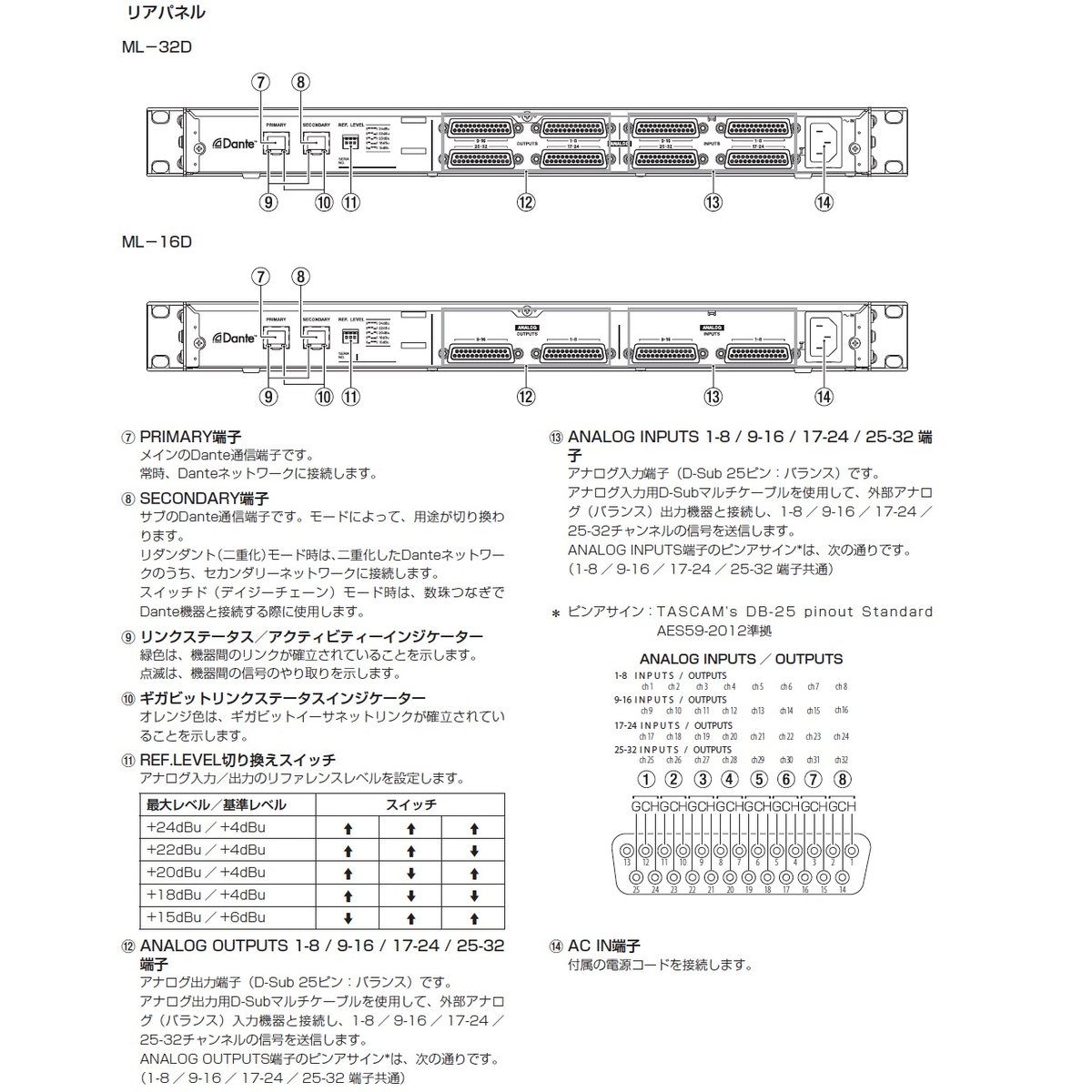

ライン入出力端子としてD-sub 25pinを標準搭載
1U ラックマウントサイズ
◆同梱品
ML-16D x 1
電源コード x 1
ラックマウントビスキット x 1
取扱説明書（保証書付き） x 1
◆仕様
消費電力 : 14W

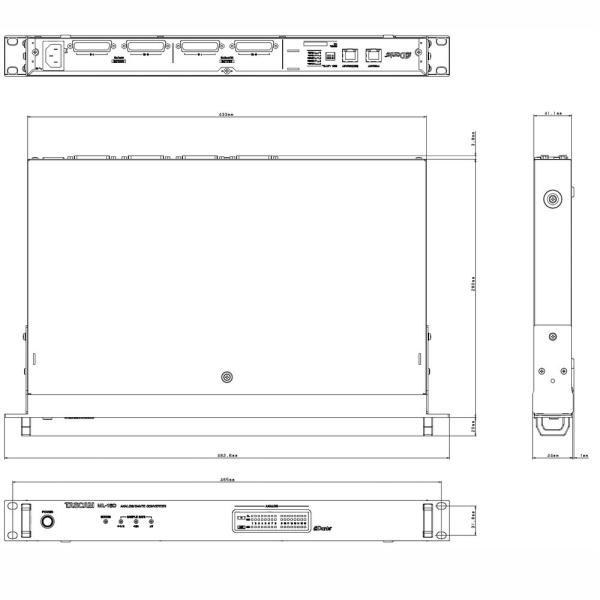

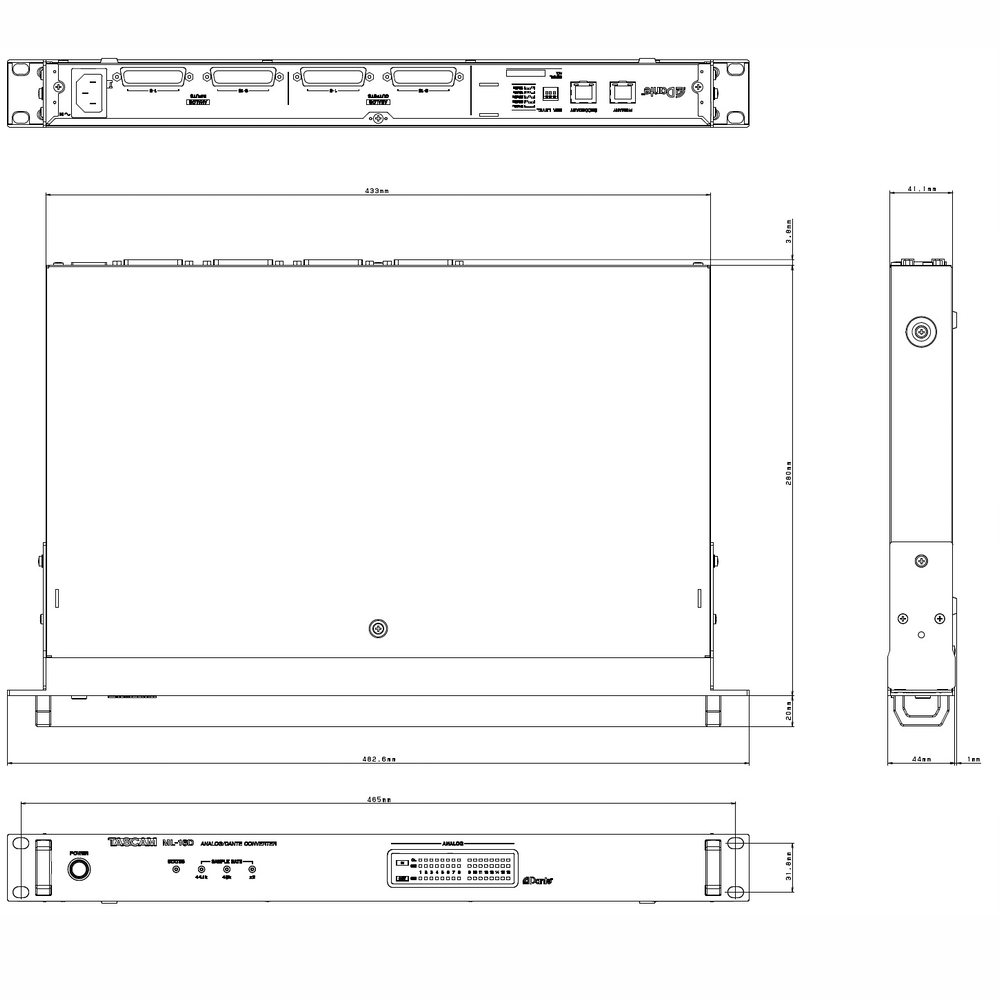

外形寸法 : 483(W)×45(H)×303.8(D)mm
質量 : 3.3kg
◆機能一覧
・16チャンネル アナログライン入出力
・リダンダントに対応したDanteインターフェース標準装備
・最大 96kHz/24bitに対応
・アナログ入出力信号のレベル監視が可能なシグナル/オーバーロード・インジケーター搭載
・設備用途、PA、放送局など様々なシーン対応可能な5段階のリファレンスレベルの設定が可能
・機器の故障やエラーなどを知らせるSTATUSインジケーター搭載
・Danteインターフェース経由でのファームウェアアップデートが可能
・ライン入出力端子としてD-sub 25pinを標準搭載
・1U ラックマウントサイズ
・オプションのD-sub⇔Euro blockブレイクアウト・ボックスを使用することで設備用途に適したEuro Blockコネクターに対応
・オプションのD-sub⇔XLRブレイクアウト・ボックスを使用することでステージボックスとしての用途など汎用性のあるXLRコネクターに対応
◆仕様 ML-32DとML-16Dの比較表
|
|
ML-32D |
ML-16D |
|
アナログ |
|
|
チャンネル数 |
32ライン入力/32ライン出力 |
16ライン入力/16ライン出力 |
|
デジタル |
|
|
サンプリングレート |
44.1k/48k/88.2k/96k Hz |
|
ビット長 |
16bit/24bit |
|
アナログ入出力 |
|
|
ライン入力 |
|
|
コネクター |
D-sub 25pin メス |
|
コネクター |
インチタイプ No.4-40 UNC |
|
ピンアサイン |
AES59-2012に準拠TASCAMピンアサイン |
|
規定入力レベル |
+4dBu、
+6dBu（最大入力レベルが+15dBuのときのみ） |
|
最大入力レベル |
+24dBu、+22dBu、+20dBu、+18dBu、+15dBu
（REF. LEVEL切り換えスイッチの設定による） |
|
入力インピーダンス |
10kΩ以上 |
|
ライン出力 |
|
|
コネクター |
D-sub 25pin メス |
|
コネクター |
インチタイプ No.4-40 UNC |
|
ピンアサイン |
AES59-2012に準拠TASCAMピンアサイン |
|
出力インピーダンス |
200Ω以下 |
|
適合負荷インピーダンス |
2kΩ以上 |
|
規定出力レベル |
+4dBu、
+6dBu（最大出力レベルが+15dBuのときのみ） |
|
最大出力レベル |
+24dBu、+22dBu、+20dBu、+18dBu、+15dBu
（REF. LEVEL切り換えスイッチの設定による） |
|
デジタル入出力 |
|
|
コネクター |
RJ-45×2 |
|
伝送プロトコル |
Dante |
|
Gigabit Ethernet規格 |
1000BASE-T（IEEE 802.3ab） |
|
ケーブル |
カテゴリー5e以上のSTPケーブル |
|
電源 |
AC100V、50/60Hz |
|
消費電力 |
22W |
14W |
|
外形寸法 |
483(W)×45(H)×303.8(D)mm |
|
質量 |
3.5kg |
3.3kg |
|
動作温度 |
0～40?C |
|
付属品 |
電源コード、ラックマウントビスキット、取扱説明書(保証書付き) |
性能
ANALOG IN → Dante OUT
|
周波数特性 |
|
|
20～20k Hz |
+0.1dB/-0.5dB (-16dBFS入力、Fs=44.1k/48k Hz、JEITA) |
|
20～40k Hz |
+0.1dB/-0.5dB (-16dBFS入力、Fs=88.2k/96k Hz、JEITA) |
|
歪率 |
0.001%以下 (-1dBFS入力、1kHz、Fs=44.1k/48k/88.2k/96k Hz、JEITA) |
|
S/N比 |
113dB以上 (Fs=44.1k/48k/88.2k/96k Hz、JEITA) |
|
クロストーク |
115dB以上 (1kHz、Fs=44.1k/48k/88.2k/96k Hz、JEITA) |
Dante IN → ANALOG OUT
|
周波数特性 |
|
|
20～20k Hz |
+0.1dB/-0.5dB (-16dBFS入力、Fs=44.1k/48k Hz、JEITA) |
|
20～40k Hz |
+0.1dB/-1.0dB (-16dBFS入力、Fs=88.2k/96k Hz、JEITA) |
|
歪率 |
0.001%以下 (-1dBFS入力、1kHz、Fs=44.1k/48k/88.2k/96k Hz、JEITA) |
|
S/N比 |
110dB以上 (Fs=44.1k/48k/88.2k/96k Hz、JEITA) |
|
クロストーク |
115dB以上 (1kHz、Fs=44.1k/48k/88.2k/96k Hz、JEITA) |
※RoHSに対応しています。
※仕様および外観は改善のため予告なく変更することがあります。
