IMAGENICS イメージニクス SFC-600 ◆ 12G/6G/3G/HD-SDI フォーマットコンバーター SFC 600
コンバータ （変換器） 12G/6G/3G/HD-SDI フォーマット コンバーター
《 SFC-600 ◆ 12G/6G/3G/HD-SDI フォーマットコンバーター 》
◆ IMAGENICS ( イメージニクス ) SFC-600 ◆ コンバータ（変換器） 12G/6G/3G/HD-SDI フォーマットコンバーター
［ 商品説明 ］
12G-SDI 高性能FS搭載、音声バランス/アンバランス両対応フォーマットコンバーター
SFC-600は、12G-SDI までの SDI 信号を相互に変換する高性能なフォーマットコンバーターです。
基準信号に出力信号を同期させ指定フォーマットへ全自動変換、入力信号の補助パケットデータを通過も可能。
アナログ音声のエンベデッド・デエンベデッド機能、マルチ画面対応拡大縮小ズーム、上下左右反転機能があり、LAN端子による外部制御にも対応しています。
◇製品について
製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）
HD/3G/6G/12G-SDI信号を相互変換可能
SDI 入力のアクティブスルー出力を装備。
YCbCr4:2:2 10bit の入力信号を10bit のまま映像処理し出力することが可能。
外部リファレンス端子を装備。リファレンスロック位相の調整が可能。
入力信号の切り替え変化に即座に対応する、疑似シームレス機能を搭載。
入力解像度ごとに高精度なバリアブルズーム機能、アスペクト調整、トリミング機能が使用可能
コントラスト、カラー、ガンマなどデジタル映像プロセス調整が可能。
平衡/不平衡アナログ音声のエンベデッド、デエンベデッド機能を搭載。SDI 音声とアナログ音声をミキシング可能。
SDI 音声、アナログ音声のレベル調整機能、SDI 音声の音声遅延機能を装備。

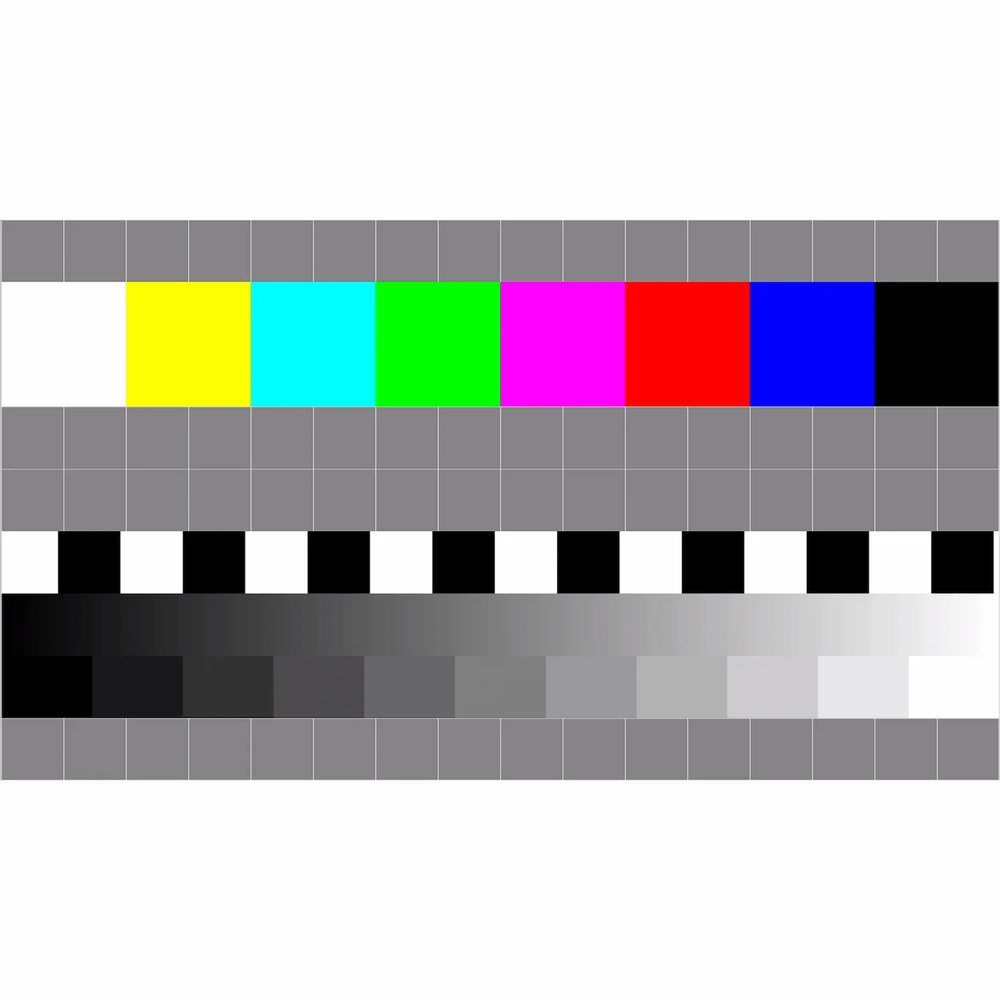

映像・音声出力にテスト信号発生機能を搭載。

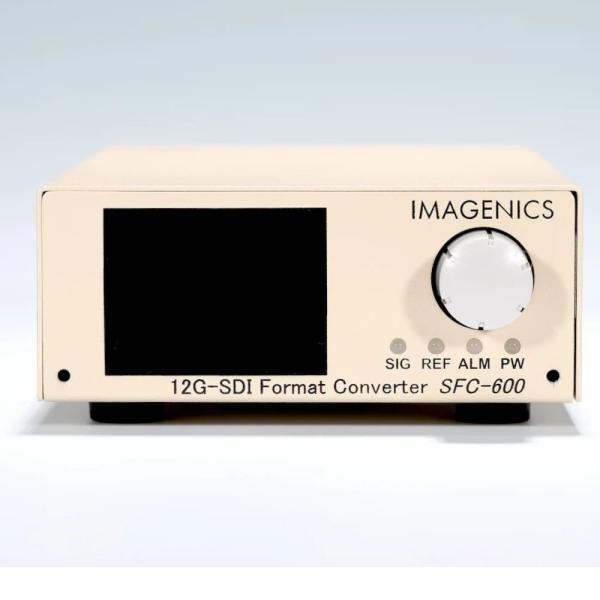

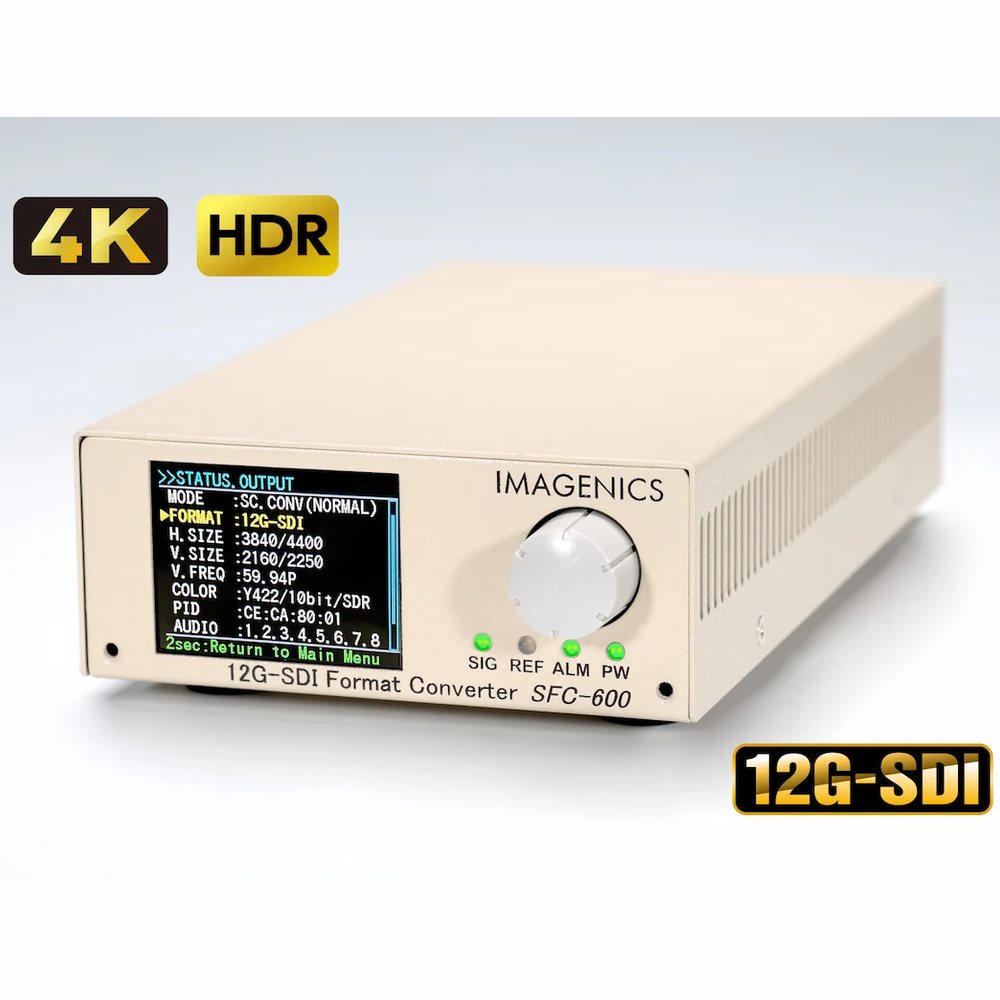

前面のダイアルと液晶ディスプレイにより本機だけですべての操作・設定が可能。
LAN によるリモート制御が可能。
|

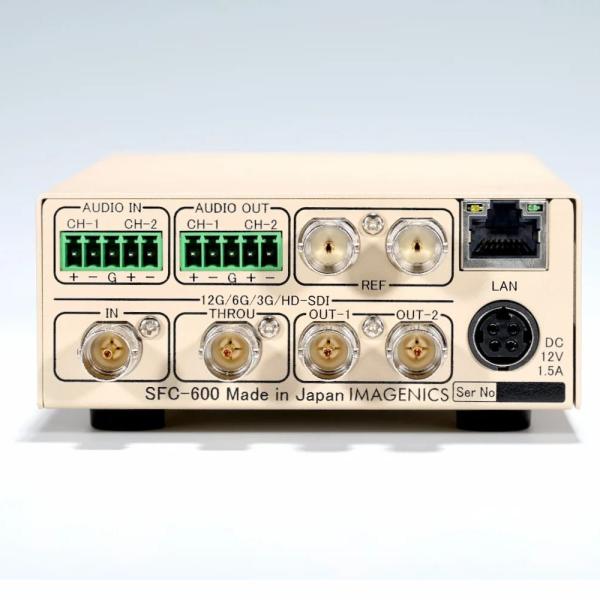

SDI入力 |
SMPTE ST 2082-1/2081-1/424/292-1 準拠、0.8 V(p-p)、75 Ω、BNC 1 系統
信号補償距離：12G-SDI(パソロジカル信号)入力時L-5.5CUHD 同軸ケーブルにて80 m まで自動補償
6G-SDI(パソロジカル信号)入力時L-5CFB 同軸ケーブルにて70 m まで自動補償
3G-SDI(パソロジカル信号)入力時L-5CFB 同軸ケーブルにて160 m まで自動補償
HD-SDI(パソロジカル信号)入力時L-5CFB 同軸ケーブルにて230 m まで自動補償 |
|
SDIスルー出力 |
SMPTE ST 2082-1/2081-1/424/292-1 準拠、0.8 V(p-p)、75 Ω、BNC 1 系統 |
|
SDI出力 |
SMPTE ST 2082-1/2081-1/424/292-1 準拠、0.8 V(p-p)、75 Ω、BNC 1 系統 2 分配
出力解像度 ：2160p(59.94, 60, 29.97, 30),
1080p(59.94, 60, 29.97, 30, 50, 23.98, 24),
1080i(59.94, 60), 720p(59.94, 60, 50) |
|
映像・音声遅延時間 |
約 17 ms ～ 約 34 ms (入出力ともに 60 Hz の場合) |
|
基準同期入力 |
3 値同期信号または B.B 信号、0.3 V(p-p) ～ 0.6 V(p-p)、1 系統、BNC×2、ループスルー、ハイインピーダンス |
|
基準同期位相調整 |
出力信号の±540 ラインまで |
|
アナログ音声入出力信号 |
バランス(平衡)またはアンバランス(不平衡)、5P ターミナルブロック(ステレオ)、
入力 1 系統、出力 1 系統
バランス音声入力：1.23 V(rms)(+4 dBu)、600Ω、最大入力レベル 12.2 V(rms)(+24 dBu)
アンバランス音声入力：245 mV(rms)(-10 dBu)、50 kΩ、最大入力レベル 2.4 V(rms)(+10 dBu)
バランス音声出力：1.23 V(rms)(+4 dBu、600Ω 負荷時)、最大出力レベル 12.2 V(rms)(+24 dBu)
アンバランス音声出力：245 mV(rms)(-10 dBu、10kΩ負荷時)、最大出力レベル 2.4 V(rms)(+10 dBu)
アナログ音声量子化：48 kHz、24 bit |
|
音声レベル調整機能 |
消音、-60 dB ～ +20 dB (1 dB ステップ) |
|
SDI音声遅延設定 |
-15 ms ～ 500 ms (5 ms ステップ) |
|
その他 |
各種デジタル映像プロセス調整、疑似シームレス機能、ズーム機能、音ミュート機能、アスペクト調整機能など |
|
外部制御 |
10Base-T/100Base-TX、Auto-Negotiation、Auto-MDI/MDI-X、RJ-45 1 系統 |
|
電源 |
DC 12 V 1.5 A 18 W（最大） |
|
外形寸法/質量 |
幅 100 mm × 高さ 40 mm × 奥行き 180 mm （突起物含まず） / 約 680 g |
|
付属品 |
ACアダプタ（ロック機能付き） 1 台 (12 V 3 A 出力)、
アナログ音声入出力用 5P ターミナルプラグ 2 個 |
