IMAGENICS イメージニクス SDU-1616 ◆ 12G-SDI マトリックススイッチャー
12G-SDI 、 6G-SDI 、 3G-SDI 、 HD-SDI 、 SD-SDI 、 DVB-ASI などの多規格に対応
SDU-1616 ◆ 12G-SDI マトリックススイッチャー
◆ IMAGENICS ( イメージニクス ) SDU-1616 / 12G-SDI 、 6G-SDI 、 3G-SDI 、 HD-SDI 、 SD-SDI 、 DVB-ASI などの多規格に対応
［ 商品説明 ］

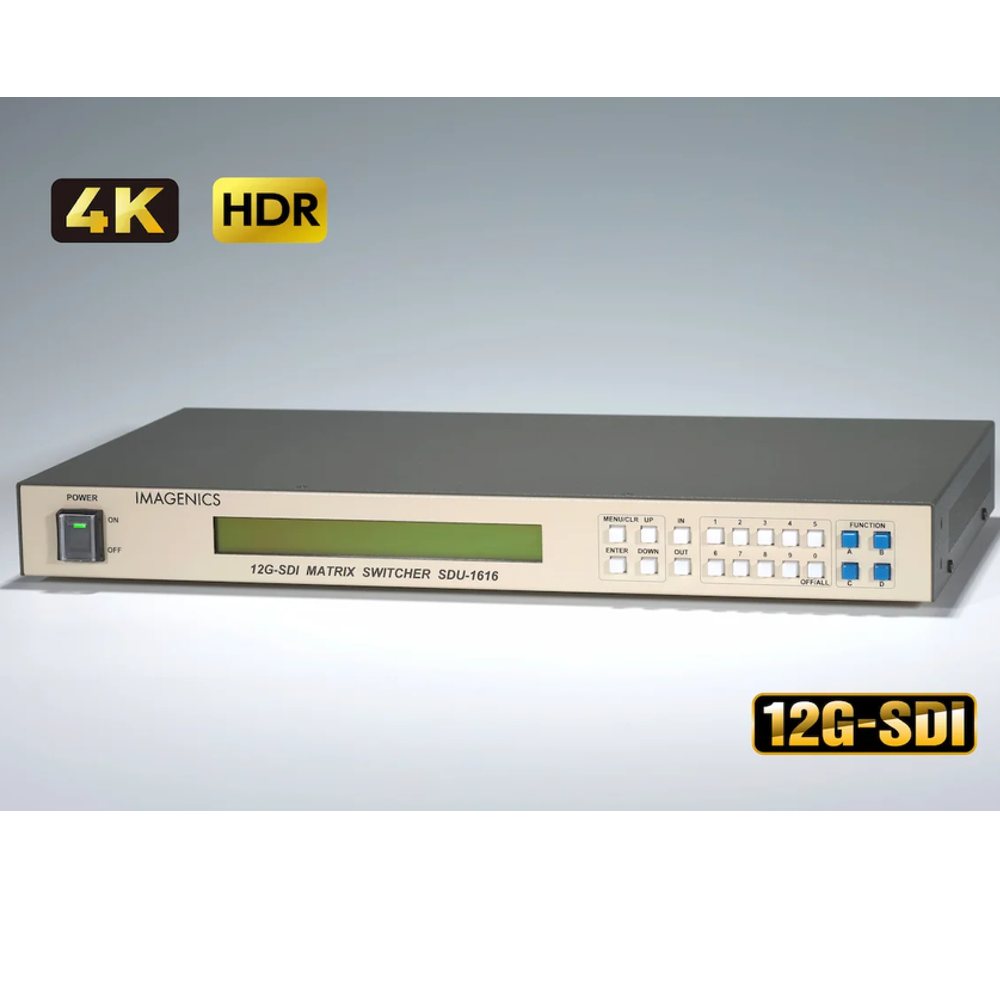

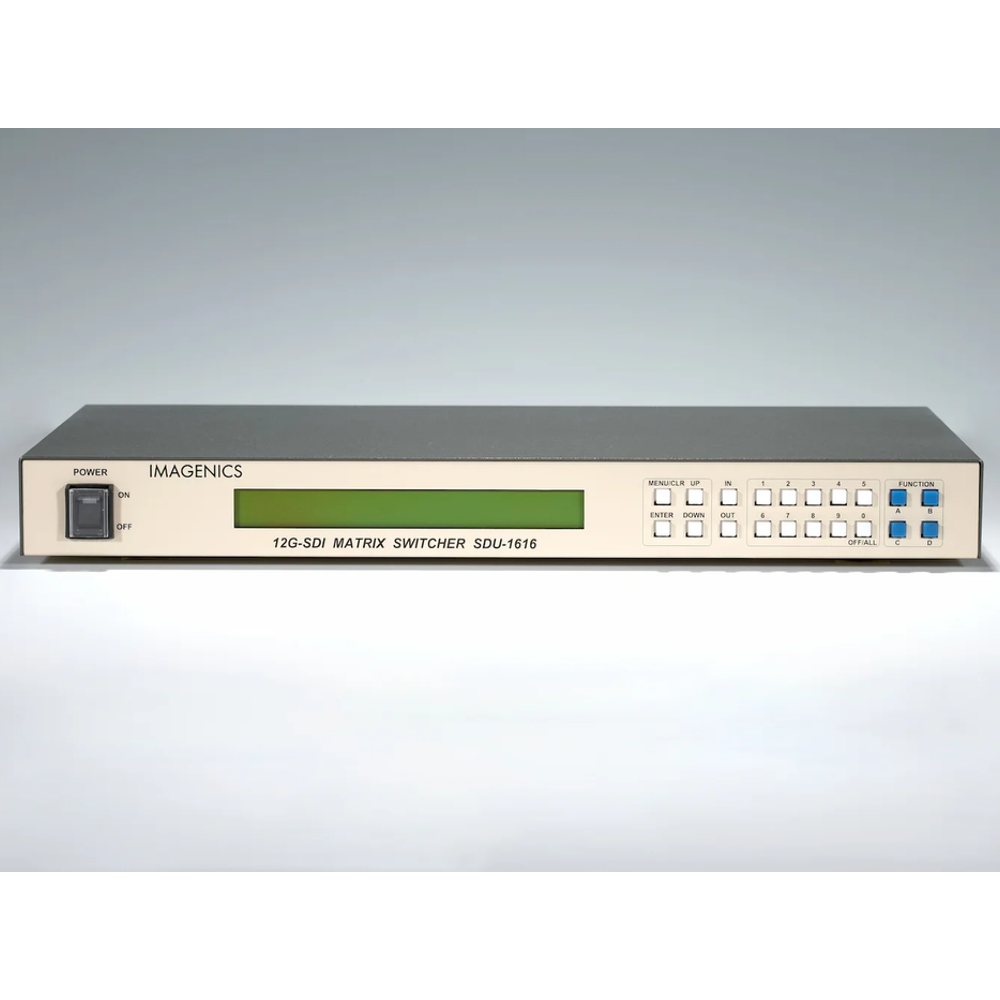

SDU-1616は、12G-SDI、6G-SDI、3G-SDI、HD-SDI、SD-SDI、DVB-ASIなどの多規格に対応した、最大16入力16出力マトリックススイッチャーです。
入力および出力チャンネルは各々4系統単位での変更が可能で、4 ×16，8×8，16×4 等の構成が可能です。
外部制御方式は、RS-232C・LANによる制御が可能です。
＜特長＞
・製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）
・12G-SDI（ SMPTE ST 2082-1 ）、6G-SDI( SMPTE ST 2081-1 )、3G-SDI(SMPTE424M)、HD-SDI(SMPTE292M)、SD-SDI(SMPTE259M-C)、DVB-ASI 対応。入力信号を自動検出
・チェンジオーバー機能に対応（入力信号検知切替）
・シーケンシャル機能に対応（任意のクロスポイントへ任意の時間で切替可能。最大4パターン各128切替ポイント）
・操作禁止クロスポイント設定に対応
・入出力とも4 チャンネル単位での構成が可能。
・入出力ボードはラックマウント状態でホットスワップ交換可能
・SDI信号のリクロック機能
・HD-SDI(パソロジカル信号)入力時、230 m までのケーブル補償機能装備（5C-FB 使用時）
・4Kソース（3G-SDI×4ch、または2ch）をスイッチングする際に、複数の入出力系統を同時に切り替えられる
・クワッドリンクモードおよびデュアルリンクモードを搭載。

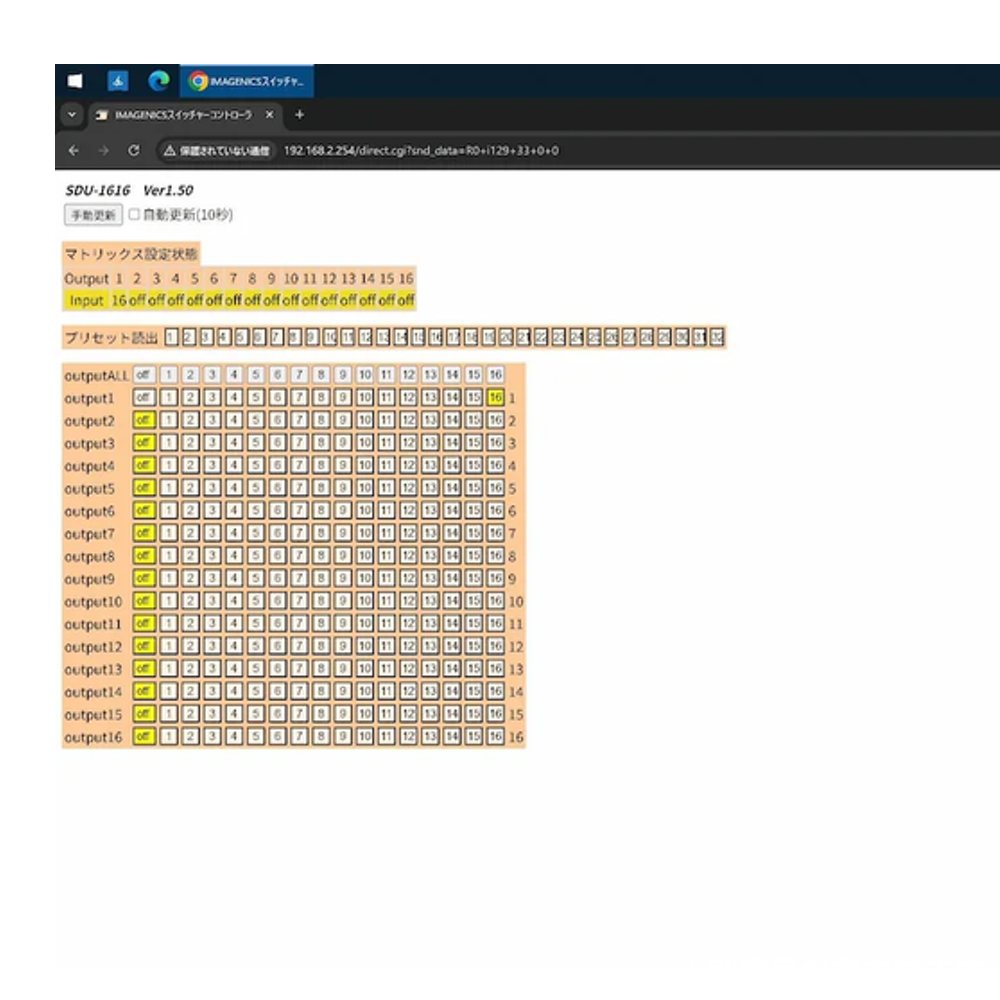

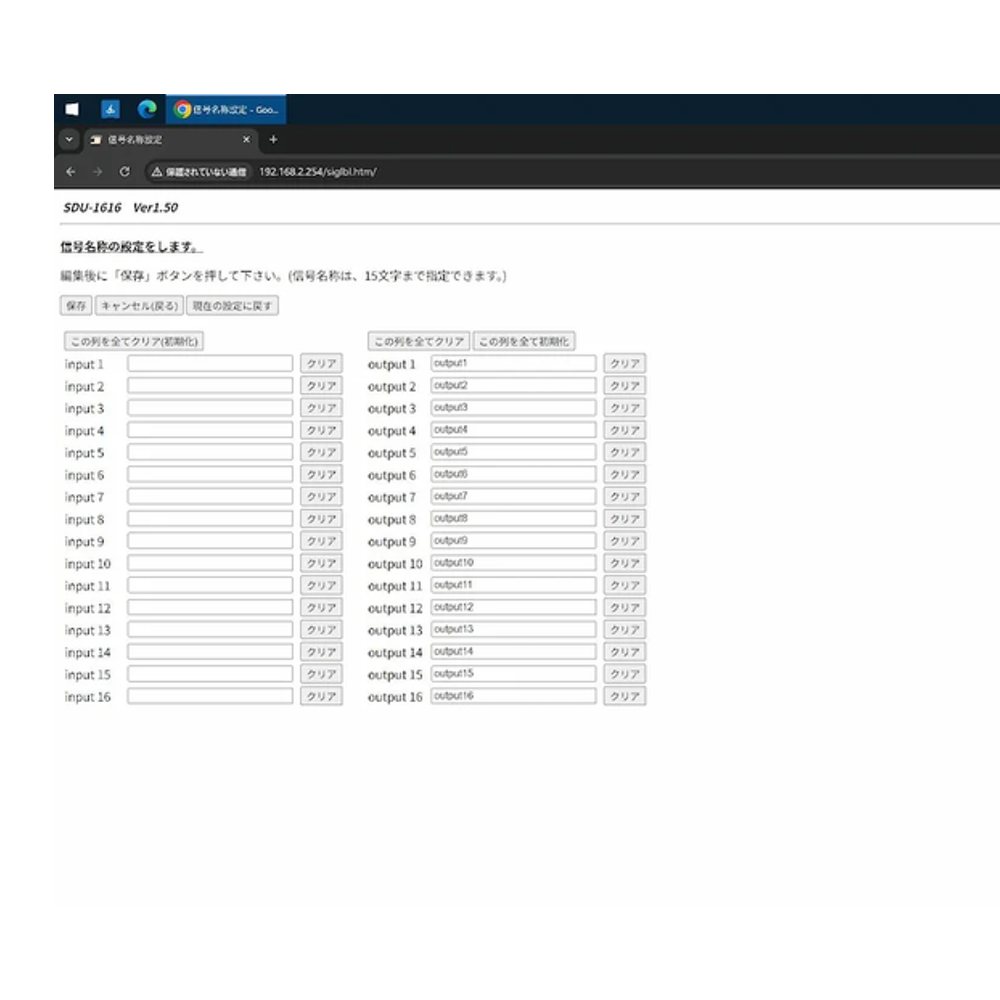

・PCのブラウザからスイッチャーの状態確認やクロスポイントの切替が可能
・本体手動切替と併用して、LAN・RS-232Cによる外部制御が可能
・ISA-U1616のコストダウンモデル
・電源1台のみによる稼働、外部同期入力と外部制御方式RS-422Aが非対応、ハードウエアアラーム出力、SNMP TRAP が非対応
＜付属品＞
・EIA19型ラックマウント金具 1組(1U)
・国内専用電源ケーブル(3P-3SL)ロック機構付き 2本
・電源3P-2P変換プラグ 2個
■製品仕様
|
対応規格 |
SMPTE ST 2082-1準拠 (12G-SDI)
SMPTE ST 2081-1準拠 (6G-SDI)
SMPTE ST 424準拠 (3G-SDI)
SMPTE ST 292-1準拠 (HD-SDI)
SMPTE ST 259-C準拠 (SD-SDI)
DVB-ASI準拠 (270Mb/s)
|
|
入力信号 |

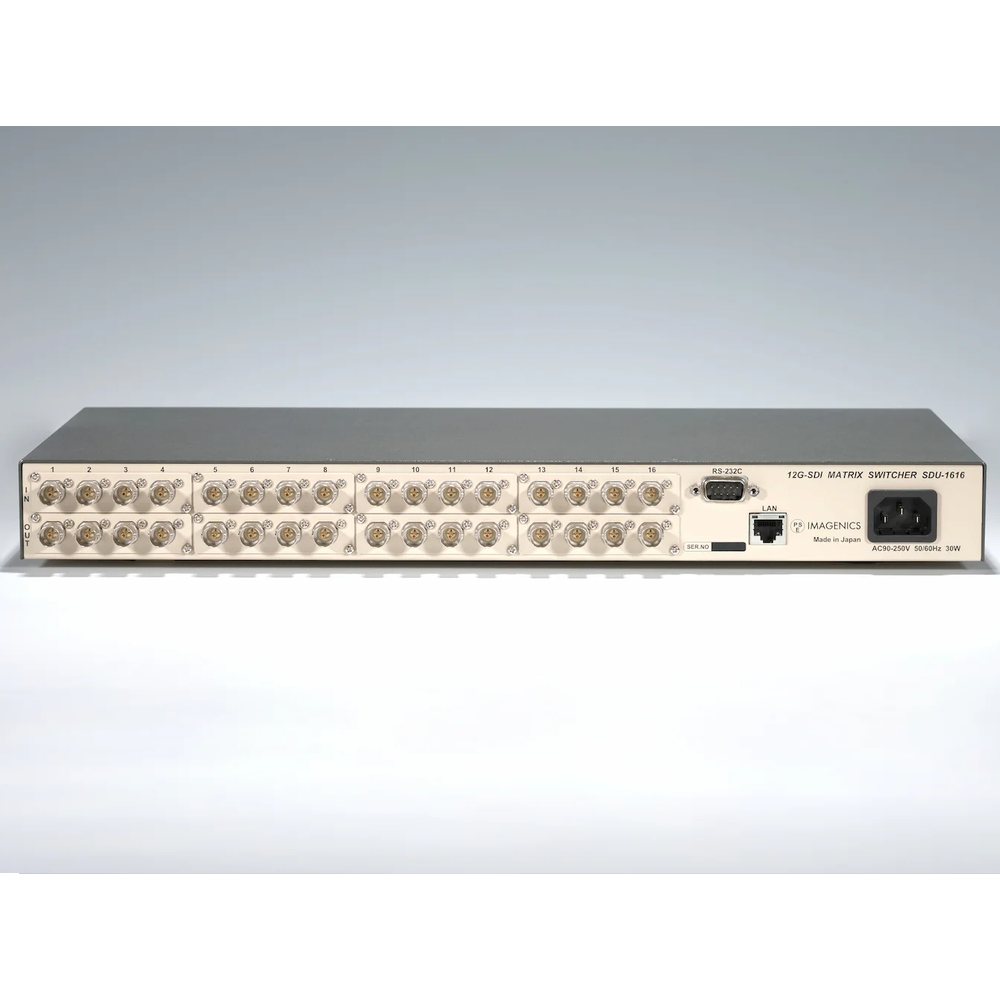

NRZI/NRZ信号 0.8 V(p-p) 75 Ω BNC 16系統
※ 直流電源を出力するような機器（例：カメラ駆動用電源を重畳させる機器）から出力される
SDI信号を接続する場合は、SDI信号に直流電位が無く、また変動しないことをご確認ください。
本機が内蔵する高周波デバイスが破損する場合があります。
|
|
出力信号 |
NRZI/NRZ信号 0.8 V(p-p) 75 Ω BNC 16系統
|
|
信号補償距離 |
12G-SDI(パソロジカル信号)入力時5.5CUHD同軸ケーブル相当にて 70 mまで自動補償
6G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 70 mまで自動補償
3G-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 150 mまで自動補償
HD-SDI(パソロジカル信号)入力時5CFB同軸ケーブル相当にて 230 mまで自動補償
SD-SDI(パソロジカル信号)入力時5C2V同軸ケーブル相当にて 370 mまで自動補償
|
|
基準同期入力 |
2値・3値同期信号またはブラックバースト信号 0.3 V(p-p) ～ 0.6 V(p-p)
(12G-SDI、3G-SDIはブラックバースト信号のみ対応)
1系統 BNCx2 ループスルー ハイインピーダンス
|
|
外部制御 |

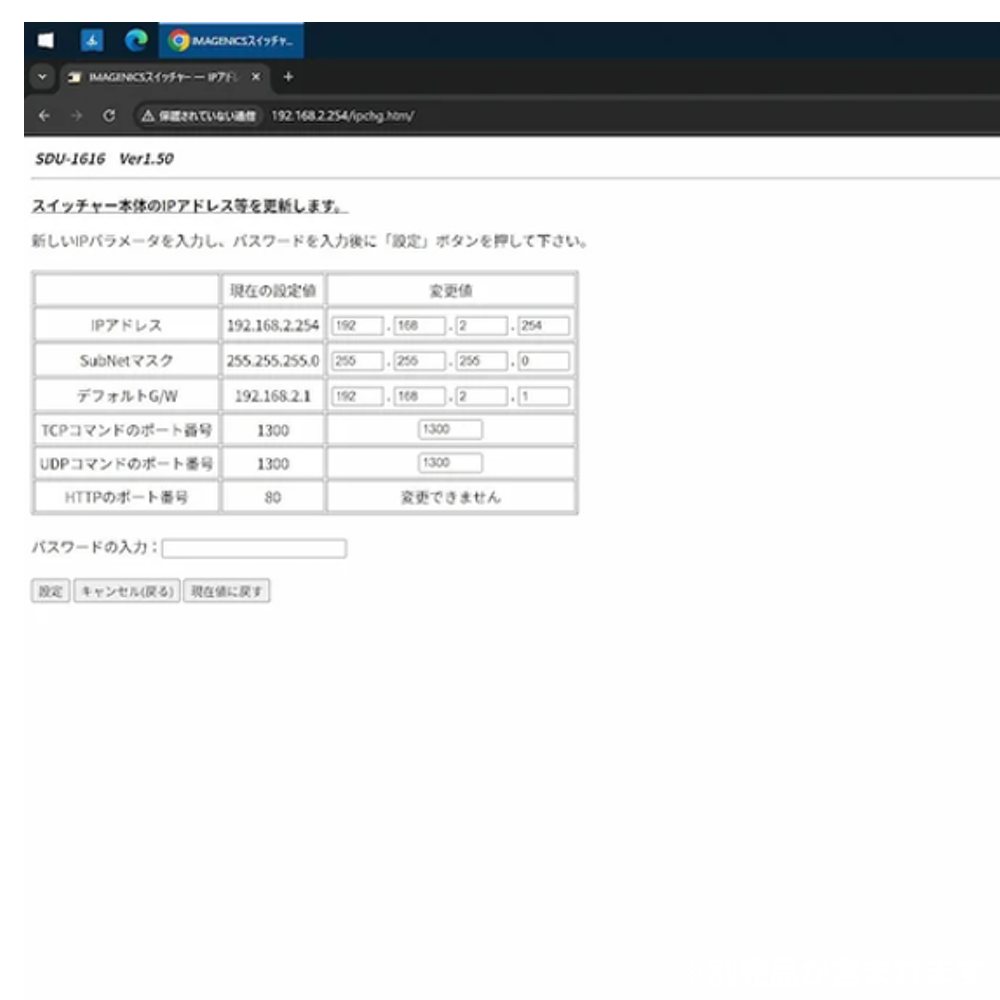

10Base-T / 100Base-TX RJ-45
RS-232C (D-sub9ピン オス 勘合ネジ：インチ)
|
|
その他の機能 |
・SDI信号のリクロック機能
・入力信号の自動判別による出力スルーレート切り替え機能
・入力選択情報のバックアップ機能及び32パターンメモリーを搭載
・基準同期によるブランキングスイッチ機能 (SMPTE RP168-2002準拠)
・(DVB-ASIはブランキングスイッチ機能の使用はできません)
・12G/6G/3G/HD/SDの混在入力が可能 (フォーマット変換はできません)
・切替イベント保存機能
・禁止クロスポイント設定機能
・シーケンシャル機能
・チェンジオーバー機能
・基板増設によるチャンネル数の拡張が可能（最大16入力 16出力）
・入出力基板のみ稼働中交換可能
|
|
電源 |
AC 90 V ～ AC 250 V 50 Hz ・ 60 Hz
|
|
消費電力 |
35 W
|
|
質量 |
約3.7 kg
|
|
動作温湿度範囲 |
0 ℃ ～ 40 ℃ 20 % RH ～ 90 % RH (但し結露無きこと)
|
|
保存温湿度範囲 |
-20 ℃ ～ 70 ℃ 20 % RH ～ 90 % RH (但し結露無きこと)
|
|
外形寸法 |
幅 422 mm 高さ44 mm 奥行230 mm (突起物を含まず)
|
