IMAGENICS イメージニクス OIL-TX ◆ 受注生産品 IMG.LINK 光延長器（シングルモード）送信器
最大10km伝送可能 IMG.LINK(Rev1, Rev2 両対応)光コンバータ
OIL-TX ◆ 受注生産品 IMG.LINK 光延長器（シングルモード）送信器
◆ IMAGENICS ( イメージニクス ) OIL-TX ◆ 受注生産品 IMG.LINK 光延長器（シングルモード）送信器
［ 商品説明 ］
最大10km伝送可能 IMG.LINK(Rev1, Rev2 両対応)光コンバータ

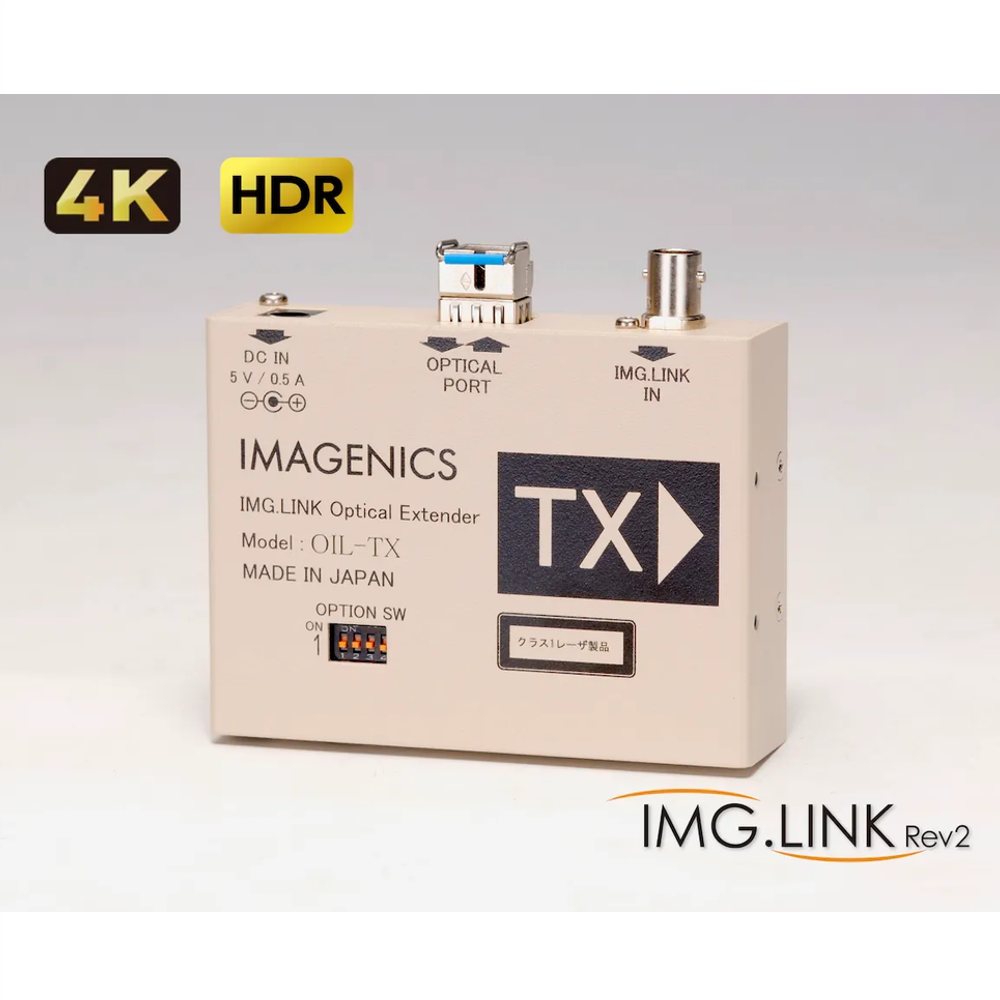

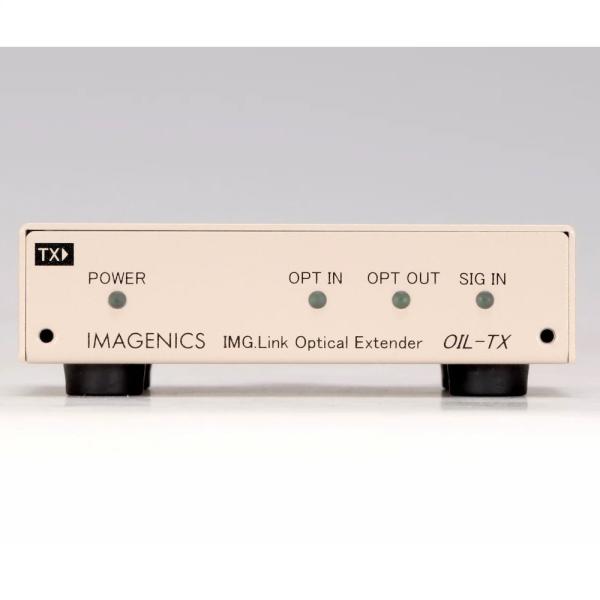

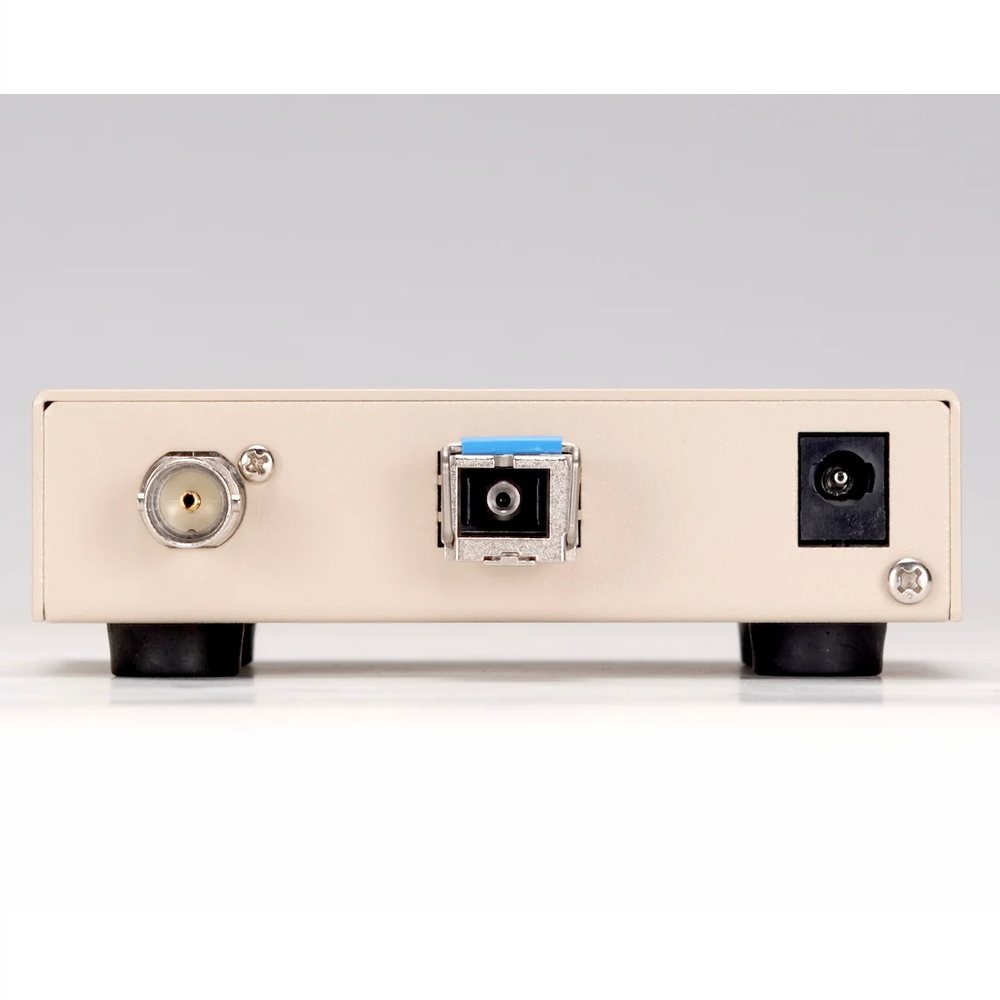

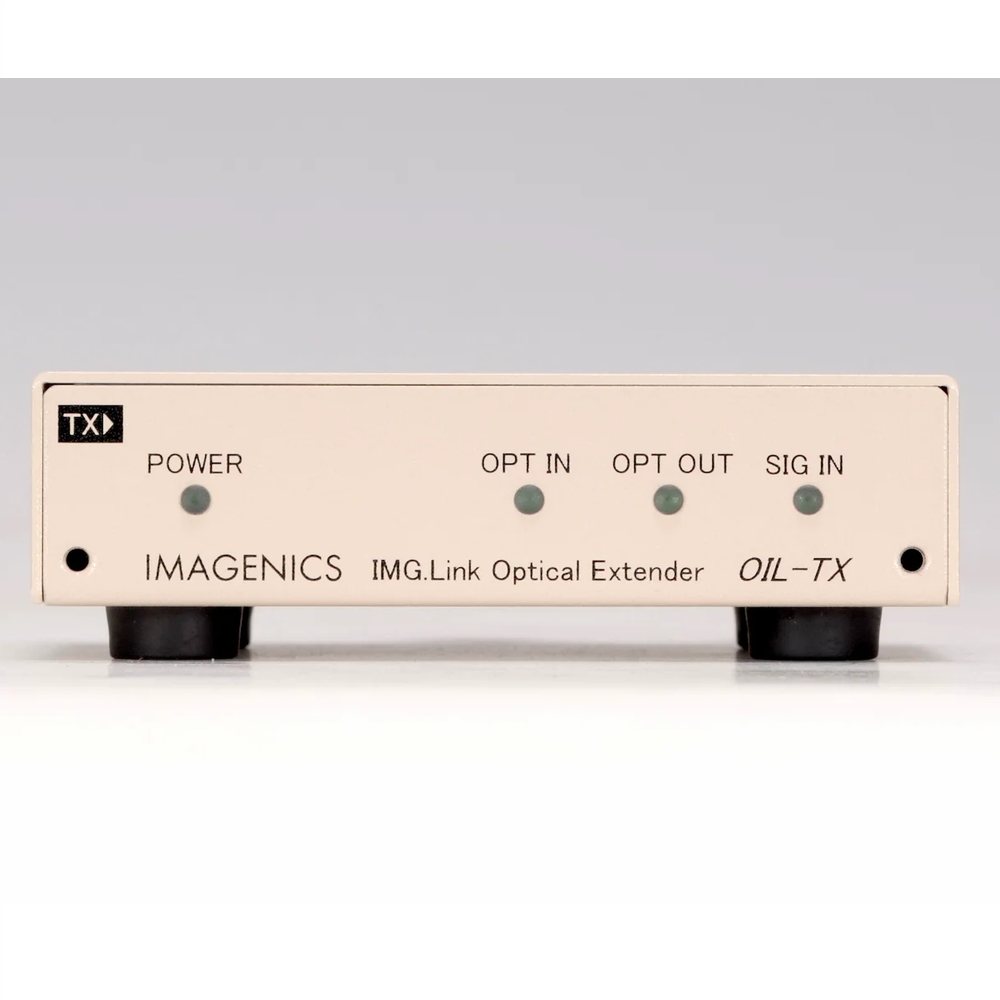

OIL-TX/RXは、IMG.Link信号をシングルモードファイバで、最長10kmの伝送が可能な光延長器です。
伝送する光信号はCRO-FD24ATX/ARXと互換性があり、
IMG.Link Rev1信号→光信号→HDMI信号や、HDMI信号→光信号→IMG.Link Rev1/2信号 といった伝送環境にも対応します。
＜特長＞
･製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）
･IMG.LinkRev1、Rev2対応製品です。
･IMG.Link信号をシングルモード光ファイバによって最長10kmの延長が可能な延長器です。
･本製品から出力した光信号(IMG.Link Rev1のみ)を、CRO-FD24ARXに入力させることができます。
＜付属品＞
・国内専用電源ケーブル（3P-3SL 3P-2P変換プラグ付） 1本
・HDMI抜け止め金具（CL-2）と束線バンドのセット 6式
※電源スイッチには、透明の開閉カバー付きを使用しています。
■製品仕様
|
入力映像信号 |
オリジナル再エンコード方式によるシリアルデジタル信号 1系統 1.0 Vp-p 75 Ω BNC
|
|
映像伝送レート |
2.592 Gbps NRZI信号 (固定ビットレート、 音声は9.216 Mbps)
|
|
適合光ファイバ、コネクタ仕様 ファイバ種別 |
シングルモードファイバ
|
|
カテゴリー、コア径、クラッド |
OS1相当時8～10μm/125 μm（寸法は参考値）
|
|
心数 |
1
|
|
研磨 |
PC研磨、SPC研磨、AdPC研磨、UPC研磨
|
|
コネクタ |
SCコネクタ
|
|
出力信号 |
光出力 1系統
|
|
光出力 (平均) レベル |
– 8 dBm ～ -3 dBm (レーザ発振波長 : 1310nm)
|
|
レーザ安全性 |
クラス1 (IEC 60825, CDRH)
|
|
光信号伝送距離 |
最大約10km(接続： 送信器 OIL-TX — 受信器 OIL-RX もしくは CRO-FD24RX)
最大約1.5km(接続： 送信器 OIL-TX — 光分岐器 OSP-14S — 受信器 OIL-RX もしくは CRO-FD24RX)
|
|
その他 |
・IMG.Linkを介したRS-232C通信は送信器から受信器方向の片方向送信のみに対応します
|
|
電源/電圧 |
DC 5 V 0.5 A / 2.5 W (最大)
|
|
外形寸法 |
幅 100 mm 高さ 25 mm 奥行 75 mm (突起部を除く)
|
|
質量 |
約 290 g
|
|
付属品 |
AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ロック機構付きACアダプタ 1台 (5V 2.3A 出力) |
