IMAGENICS イメージニクス UHD-113A ◆ 1 入力13 出力HDMI 分配器 (ケーブル補償、EDID、音声エンベッダー/ディエンベデッダー)
UHD-113A ◆ 1 入力13 出力HDMI 分配器
《 1 入力13 出力HDMI 分配器 (ケーブル補償、EDID、音声エンベッダー/ディエンベデッダー)》

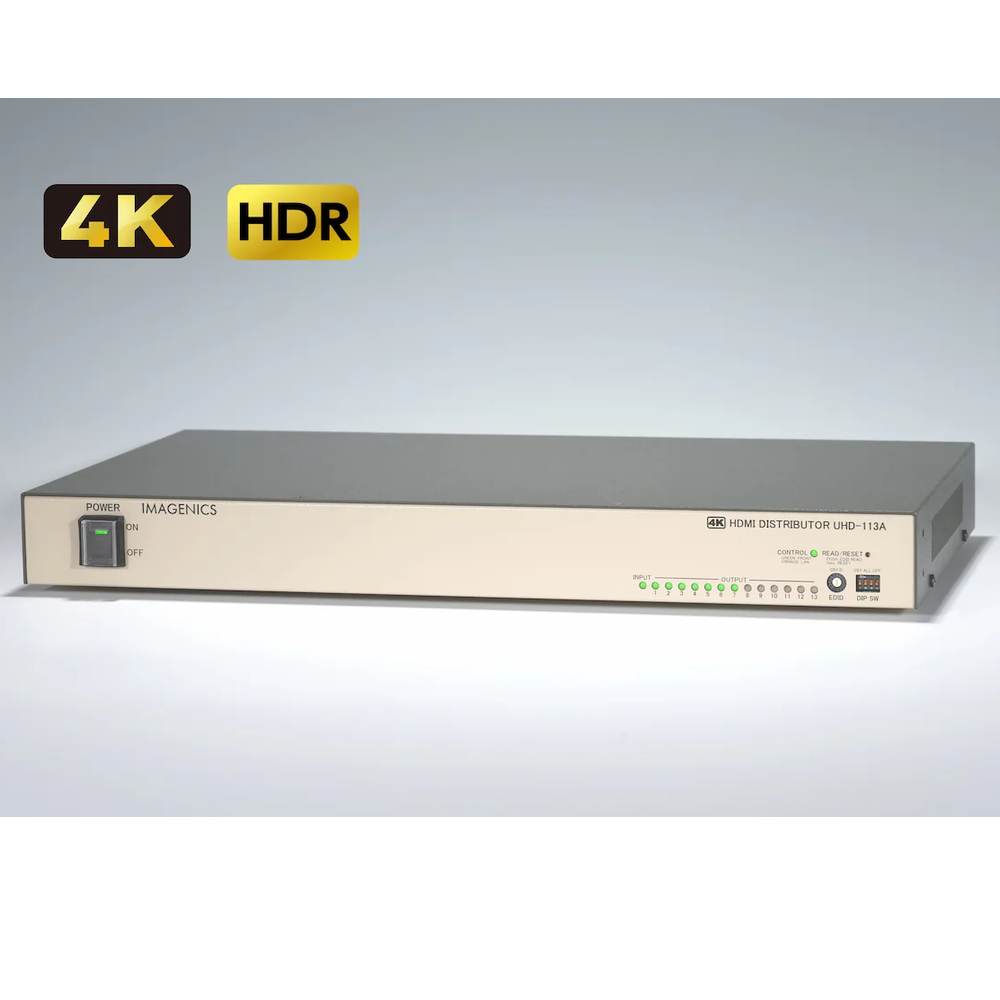

◆ IMAGENICS ( イメージニクス ) UHD-113A
［ 商品説明 ］
ネットワーク経由による設定/管理機能を搭載した 4Kフルスペック対応 HDMI分配器
UHD-113A は、4K解像度のHDMI 信号に対応した1入力13出力の多機能型HDMI分配器です。
出力チャンネルごとに、4K → FHD ダウンコンバート機能とカラースペース変換を搭載します。
HDMI 信号からのアナログ音声へのディエンベデッダー機能および HDMI 信号へのエンベッダー機能にも対応します。
□特徴
・4K60/4:4:4対応の1入力13分配器、HDCP(著作権保護機能) 1.4, 2.2に対応しています。
・入力回路にケーブル補償機能を内蔵していますので、イメージニクス社製長尺HDMIケーブルを使用して、4K映像にて最長10 m (HDMI 2.0 18 Gbps時)、
・フルHD映像(D5:1080p@60)にて最長30mまでのケーブル補償器として使用できます。
・EDIDデータのエミュレーション機能(HDMI/DVIフォーマット切り替え対応)と、選択した出力端子からのEDIDデータ保存機能を搭載しています。
・アナログ音声のエンベデッド、デエンベデット機能装備。 (エンベデッド、デエンベデッド機能はリニアPCMステレオ音声信号のみです)
・HDMI信号とDVI信号の相互変換や、カラースペース変換に対応フォーマット変換機能を搭載しています。
・出力端子ごとに4K 解像度をFHD 解像度にダウンコンバートすることが可能です。
・WEBブラウザやLAN通信によるリモート制御が可能です。

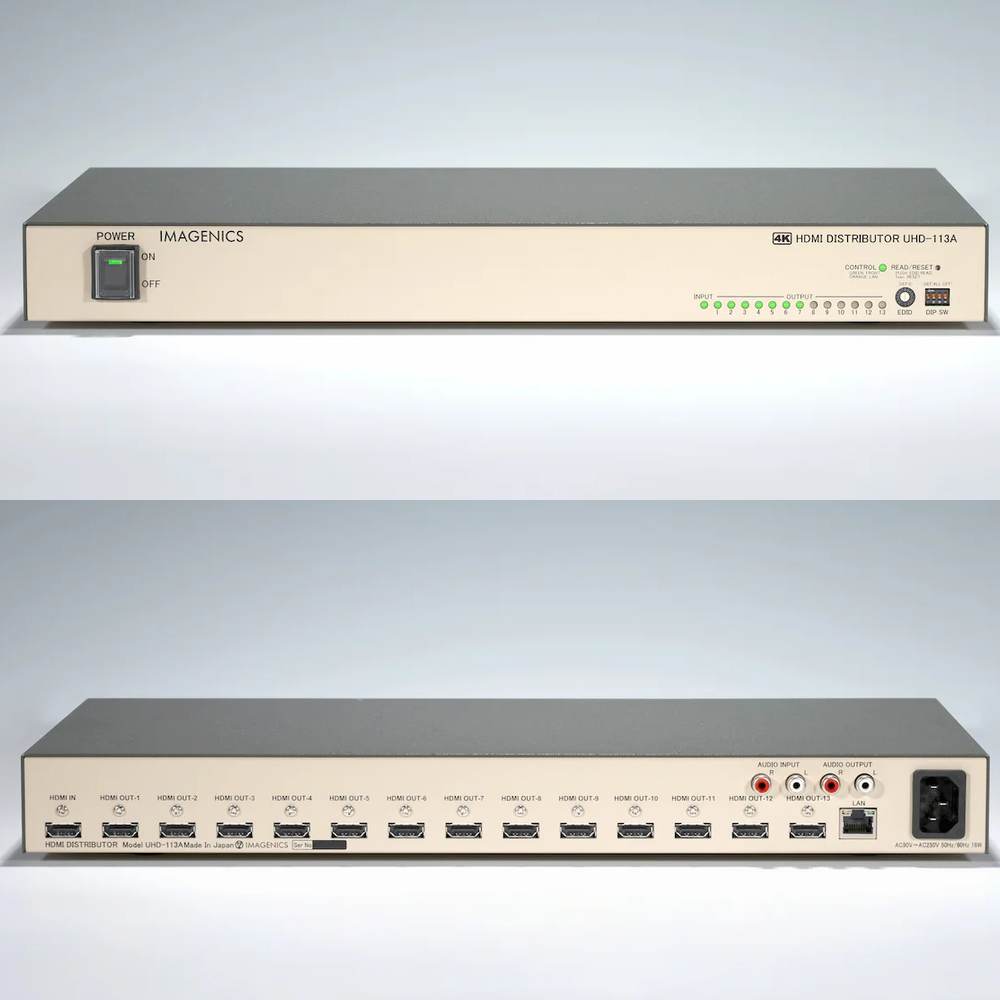

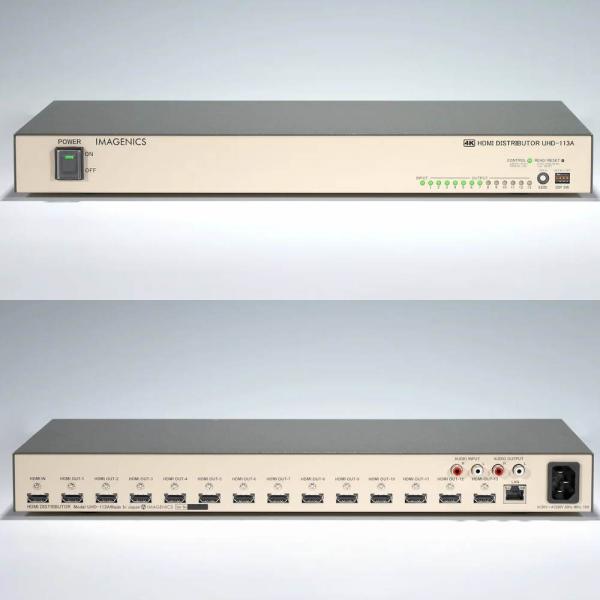

・フロントパネルに入力信号と出力信号のステータス確認用のLEDを搭載、
・UHD-113からのアップデートでフロントSW操作が追加され、以下の機能が本体設定可能です。
・EDID、分配動作モード、HDCPカット、HDMI音声出力設定。
・製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）
|
［ 仕様 ］ |
|
|
映像信号方式 |
TMDSシングルリンク信号(HDMI信号およびDVI信号)
対応解像度 480i ～ 1080p、4K60/4:4:4 / VGA ～ UXGAおよびWUXGA(Reduced Blanking)
対応ピクセルクロックレート 25 MHz ～ 600 MHz
対応TMDSデータレート 0.75 Gbps ～18 Gbps
HDCP 1.4/2.2対応、Deep Color(最大36ビットまで)対応、HDR対応 |
|
映像入力端子 |
HDMI Type A 19ピンコネクタ 1系統 |
|
映像出力端子 |
HDMI Type A 19ピンコネクタ 1系統13分配 |
|
HDMIケーブル補償距離(目安)(※3) |
3,840×2,160@60/4:4:4/24 bit など 入力側 :10 m 出力側 :3 m
3,840×2,160@60/4:2:0/24 bit など 入力側 :20 m 出力側 :5 m
1,920×1,080@60/24 bit など 入力側 :30 m 出力側 :10 m
4K@60/4:4:4 コンテンツの視聴には 18 Gbps での伝送が確認された HDMI ケーブル が必要です。 |
|
アナログ音声入力 |
不平衡、245 mV(rms)(-10dBu)、40kΩ以上、最大入力レベル:2.1 V(rms)(+8.8 dBu)、
2チャンネルステレオRCAピンジャック 1系統 |
|
アナログ音声出力 |
不平衡、245 mV(rms)(-10 ｄBu、10 kΩ以上負荷時)、最大出力レベル:2.1 V(rms)(+8.8 dBu)、
ローインピーダンス、2チャンネルステレオRCAピンジャック 1系統 |
|
アナログ音声量子化 |
48 kHz、24 bit |
|
音声周波数特性 |
30 Hz ～ 20 kHzにおいて‒1 dB ～ +1 dB |
|
音声クロストーク |
75 dB以上(L-R間) |
|
音声S/N比 |
76 dB以上 |
|
音声歪率 |
0.025 %以下 |
|
電源 |
AC 90 V ～ AC 250 V 50 Hz・60 Hz |
|
消費電力 |
16 W(最大) |
|
外形寸法 |
幅422 mm × 高さ44 mm × 奥行230 mm (突起物含まず) |
|
質量 |
約 2.8 kg |
|
付属品 |
国内専用電源ケーブル(3P-3SL 3P-2P変換プラグ付) 1本
HDMIケーブル抜け止め防止キット金具(CL-2) 14組
ラックマウント金具 1組 |
※ARC、HEAC機能およびHDMI 2.0 規格のデュアルビュー表示やマルチストリーム音声には未対応です。CECは入力端子と出力端子1の間でパススルー接続となります。
また映像音声関係以外の一部の外部制御系補助パケットには対応できない場合があります。
※入力信号がHDCPの場合、出力端子へ接続されるモニター類もHDCPに対応している必要があります。
※HDCPバージョ ンの不一致やFHDモニターを使用する場合のダウンコンバート処理では、垂直フレームレートは変換されません。
※4K@24などの映像は1080p24で出力されます。水平 4,096 画素映像は水平圧縮表示となります。
※HDMIケーブル補償距離は、イメージニクス社製のケーブルを使用した場合の目安です。
他社製のケーブルおよび HDMI⇔DVI 変換コネクタ類を使用した場合は距離が短くなる場合があります。
※デイジーチェーン接続は通常4台までです。
