IMAGENICS イメージニクス CRO-U112HTX ◆ 4K映像対応HDMI信号同軸延長器・送信器（HDMI分配出力付き）
CRO-U112HTX ◆ 4K映像対応HDMI信号同軸延長器・送信器
《 4K映像対応HDMI信号同軸延長器・送信器（HDMI分配出力付き）》

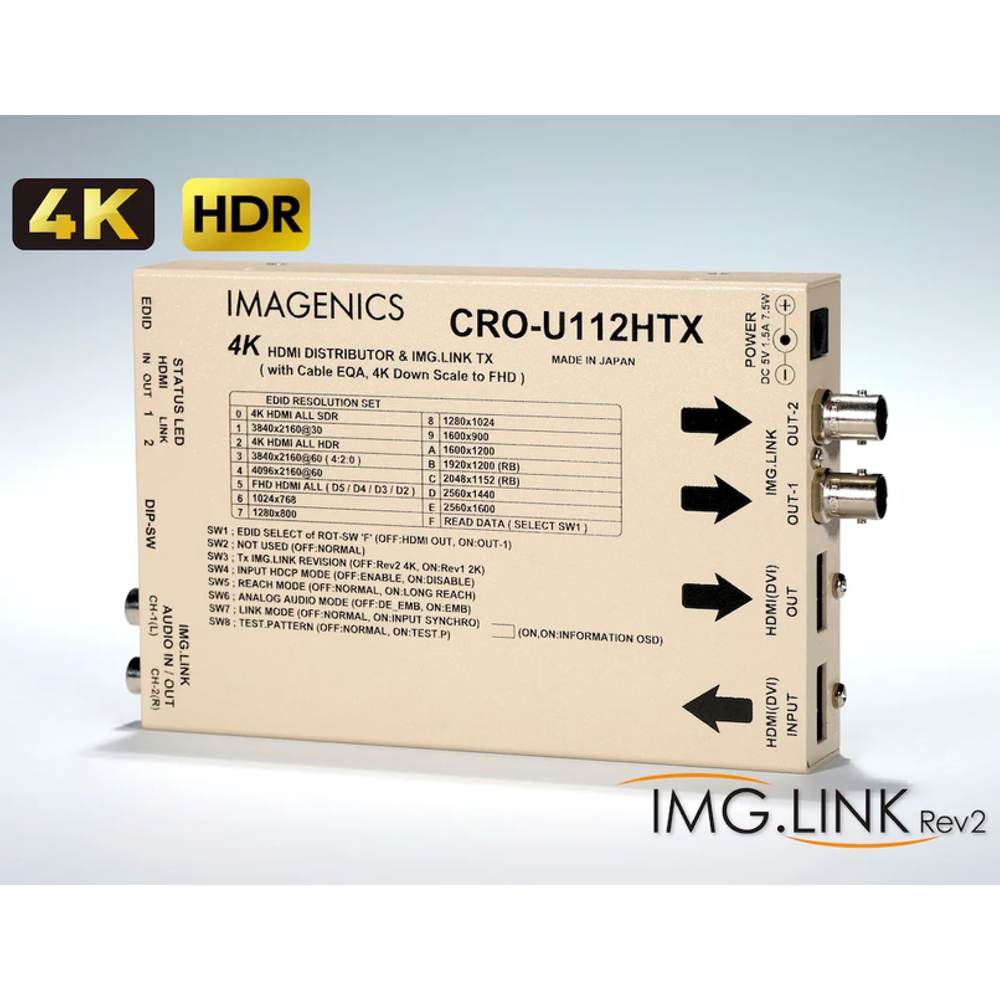

◆ IMAGENICS ( イメージニクス ) CRO-U112HTX
［ 商品説明 ］
映像音声のスルーアウト装備 4K-IMG.LINK Rev2長距離同軸HDMI延長 送信機
CRO-U112HTXは、入力HDMI信号のアクティブスルーHDMI分配出力付きのIMG.Link Rev2 / Rev1切替可能な送信器です。
IMG.Link Rev2伝送では4K＠60 444カラー映像に対応します。従来型のRev1伝送では4K映像をダウンコンバートしてから伝送できます。
HDMIの音声デエンベデット出力と、IMG.Link出力への音声エンベデットを選択可能。
□特徴
・CRO-U112TXは、イメージイニクス社オリジナル規格のIMG.Link 同軸伝送器です。4K映像対応のRev2規格と、従来のRev1規格をスイッチ変更で動作できます。
・なお従来Rev1規格では4K映像はダウンコンバート後に送信されるので、従来型の受信器でもフルHD映像として出力されます。
・HDMI 2.0, HDCP 2.2信号対応のアクティブ分配出力機能があります。
・IMG.Link Rev2伝送では、4K＠60映像を含む全ての解像度にて、4:4:4サンプル方式（RGB 4:4:4, YUV Y:4:4:4）を採用した
・ビジュアルロスレス低遅延低圧縮方式により、PC映像の様なグラフィック映像にも優れた色分離を提供します。
・（通常動作にて、概ね1/2から1/5圧縮程度となります）
・IMG.Link Rev2伝送では、新たにロングリーチ動作モードに対応し、同じ同軸ケーブルにて概ね1.5倍の距離を伝送可能にします。
・（通常動作に対して、画質がやや劣化します）
・4K HDR映像に対応できます。また音声は、HBRを除く一般的な圧縮音声および8chまでのLPCM音声に対応しています。
・（HDMIアクティブ分配出力を除き全てのLPCM音声は48kFs / 24bitへ全自動変換されます）
・アナログステレオ音声のエンベデット・デエンベデット機能があります。音声エンベデット機能はDVI信号のHDMI信号化も可能です。
・（HDMIアクティブ分配出力を除く）なお、IMG.Link出力では映像無しの音声のみの伝送も可能です。
・HDMI(DVI)信号はHDCP 1.4と2.2の両方の著作権保護に対応しています。（DVIは1.4のみ）

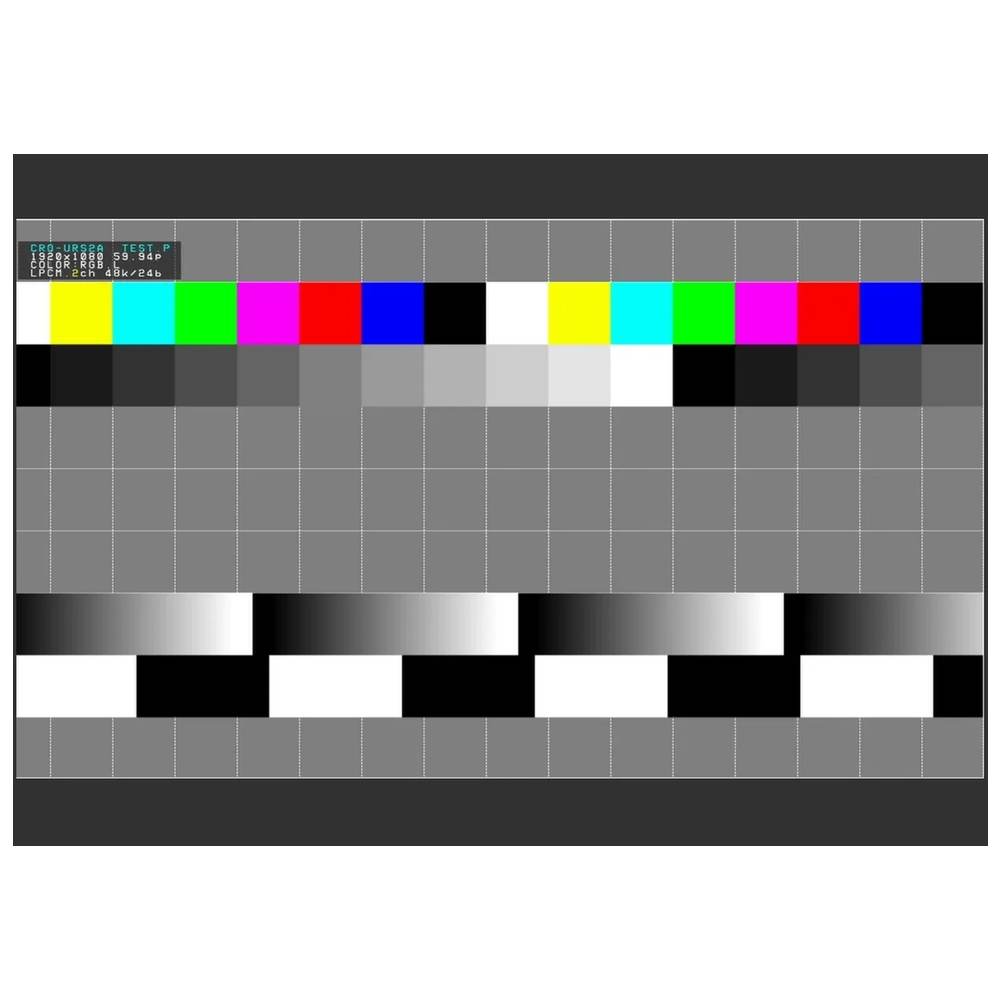

・動作状態を示す4つの2色発光LED表示と、受信器との協調処理によるオンスクリーン・インフォメーション表示や内蔵テストパターン表示が可能です。
・製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）
|
［ 仕様 ］ |
|
|
入力信号部 |
TMDS信号（デジタルRGB,YPbPr(444,422,420)） HDMI-Aコネクタ1系統
（HDCP 1.4, 2.2対応、DVI信号入力可）
HDMI 2.0規格準拠信号（エンベデット音声最大8chを含む）または24ビットフルカラー DVI Rev1.0 規格準拠信号
ピクセルクロック25 MHz ～ 600 MHz かつ、水平周波数 15 kHz ～ 200 kHz かつ、垂直周波数 23 Hz ～ 240 Hzの範囲内の、水平アクティブ画素 640 ～ 4,096、垂直アクティブライン 480 ～ 2,160までの映像信号に自動対応
（D1～D5(FHD)相当, 4KのHDMI信号および、640 × 480 @ 60 ～ 4,096 × 2,160 @ 60の一般的なPC解像度信号に自動対応） |
|
出力信号部 |
＜IMG.Link 出力＞
オリジナル再エンコード方式によるデジタルシリアル信号 1系統 1.0 Vp-p 75 Ω 2分配 BNCx2
オリジナル再エンコード後の映像ビットレート約2.5 Gbps NRZI信号（固定ビットレート、音声は9.216 Mbps）
オリジナル双方向通信リンク機能、IMG.Link Rev2規格（VC-2 HQ映像圧縮）、IMG.Link Rev1規格（従来イメージニクス社規格）
＜HDMI 映像出力＞
TMDS 信号（デジタル RGB,YPbPr(444,422,420)） HDMI-A コネクタ 1 系統（HDCP 1.4,2.2対応、DVI 信号出力可能）
HDMI 2.0 規格準拠信号（エンベデット音声最大 8ch を含む）または 24 ビットフルカラー DVI Rev1.0 規格準拠信号
HDCP 規格 1.4 と 2.2 の両方に対応しています。
入力デジタル映像信号（HDMI(DVI) INPUT）のアクティブスルー分配出力です。映像音声共にスルー出力となります。
また入力側のHDCP 動作と同じ動作を出力側へも要求します。
(※ダウンコンバート無しのスルーアウト出力） |
|
アナログ音声信号 |
＜音声入力＞
－10 dBu 約47 kΩ 不平衡 2チャンネル 1系統 RCA端子×2（エンベデット設定時）
＜音声出力＞
－10 dBu ローインピーダンス不平衡 2チャンネル 1系統 RCA端子×2（デエンベデット設定時）
＜共通仕様＞
音声周波数特性 ：20 Hz ～ 20 kHzにて、－1 dB ～ ＋1 dB
音声S/N比 ：80 dB 以上 (1 kHzのA特性)
音声クロストーク、音声歪率 ：80 dB 以上、0.03 % 以下
最大音声入出力レベル ：＋10 dBu (HDMI音声 0 dBFS時)
音声サンプリング ：24 bit 48 kHz リニアPCM方式 |
|
EDIDエミュレーション機能 |
HDMI 分配出力または IMG.LINK 受信器（OUT-1 端子）から送られてくる表示機器の EDID データを使用するか、
15 種の本器内蔵の解像度データを選択使用するかを ROT-SW で選べます。2 番で HDR 映像へ対応します。 |
|
同軸伝送距離 |

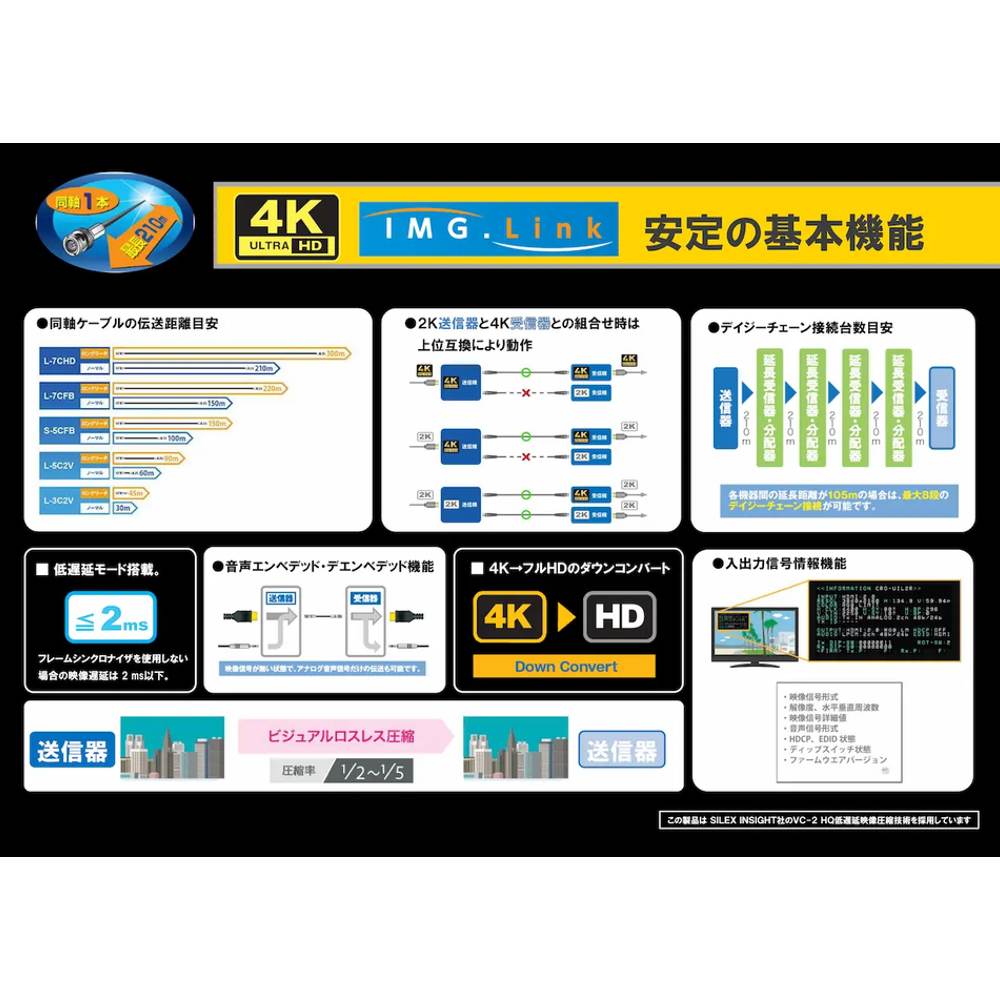

L-7CHD：210m、 L-7CFB：150m、L-5CFB：110m、L-5C2V：60m、L-3CFB:60m、L-3C2V： 30m
（ 設置環境等により距離が短くなる場合があります） |
|
その他機能 |
入出力HDMI信号状態および各IMG.Link出力端子のリンク状態を、各2色発光LEDで表示、
内蔵テストパターン・トーン発生機能（受信器との協調処理）、

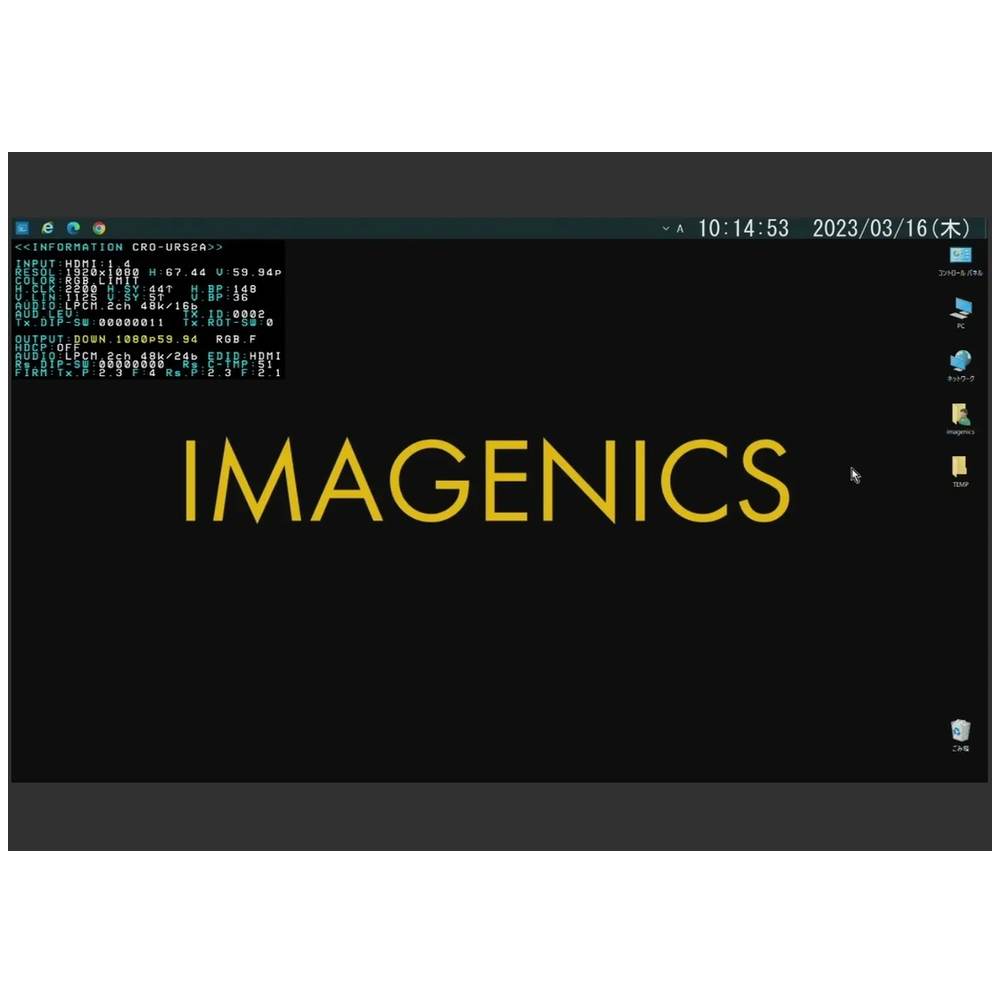

オンスクリーン表示によるインフォメーション機能（受信器との協調処理）、
ロングリーチ動作動作設定機能（IMG.Link Rev2伝送時）、
4K ⇒ FHDダウンコン後のIMG.Link伝送機能（従来型IMG.Link Rev1動作時のみ）、ほか。 |
|
電源 / 消費電力 |
DC 5 V 1.5 A 7.5 W（最大） |
|
外形寸法 / 質量 |
幅100 mm × 高さ25 mm × 奥行150 mm (突起物を除く) / 約 550 g |
|
付属品 |
AC 100V 27VA 50Hz ・ 60Hz 国内専用ロック付き ACアダプタ 1台 (5 V 2.3A 出力)
HDMIコネクタ抜け止め金具(CL-2) 2個 |
