IMAGENICS イメージニクス NEX-02T/HF-S ◆ HDMIネットワーク送信器（シングルモードファイバーケーブル伝送タイプ）
NEX-02T/HF-S ◆ HDMIネットワーク送信器（シングルモードファイバーケーブル伝送タイプ）
10GbE伝送による4KフルスペックSDVoEソリューション
◆ IMAGENICS ( イメージニクス ) NEX-02T/HF-S ◆ HDMIネットワーク送信器（シングルモードファイバーケーブル伝送タイプ）
［ 商品説明 ］
10GbE伝送による4KフルスペックSDVoEソリューション

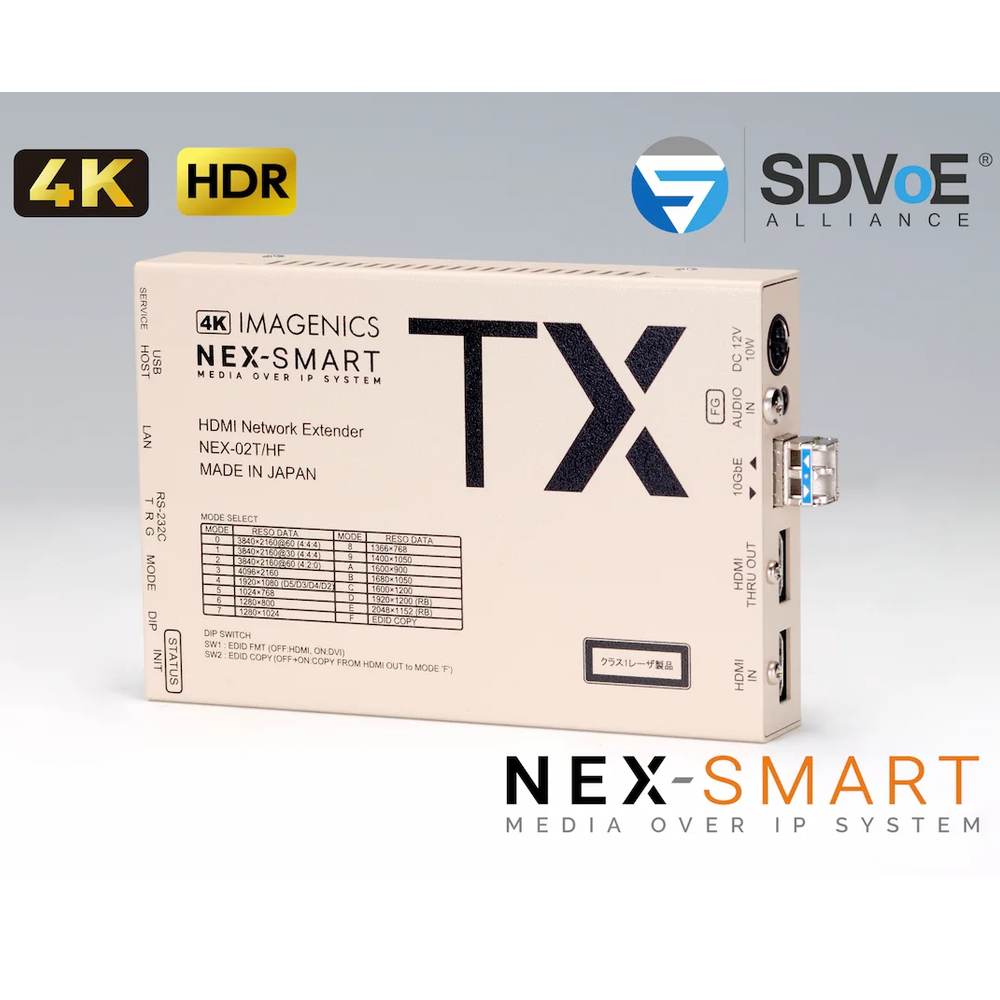

NEX-02T/HF-S は、4K60/4:4:4 までのHDMI 信号をシングルモードファイバーケーブルで最長 10km 伝送することができる送信器です。
映像信号や音声信号の他に、USBと1000BASE-T までのLAN を伝送できるほか、NEX-SMART 用のコントローラーやアプリケーションおよび
10GbE スイッチと組み合わせて使用することで、多分配構成、マトリックス、ビデオウォールを構築することができます。
＜特長＞
・製品は出荷後 3年間の無償保証（アダプターや消耗品、一部製品を除く）
・4K60/4:4:4までのHDMI信号を最長 10Km伝送できます。

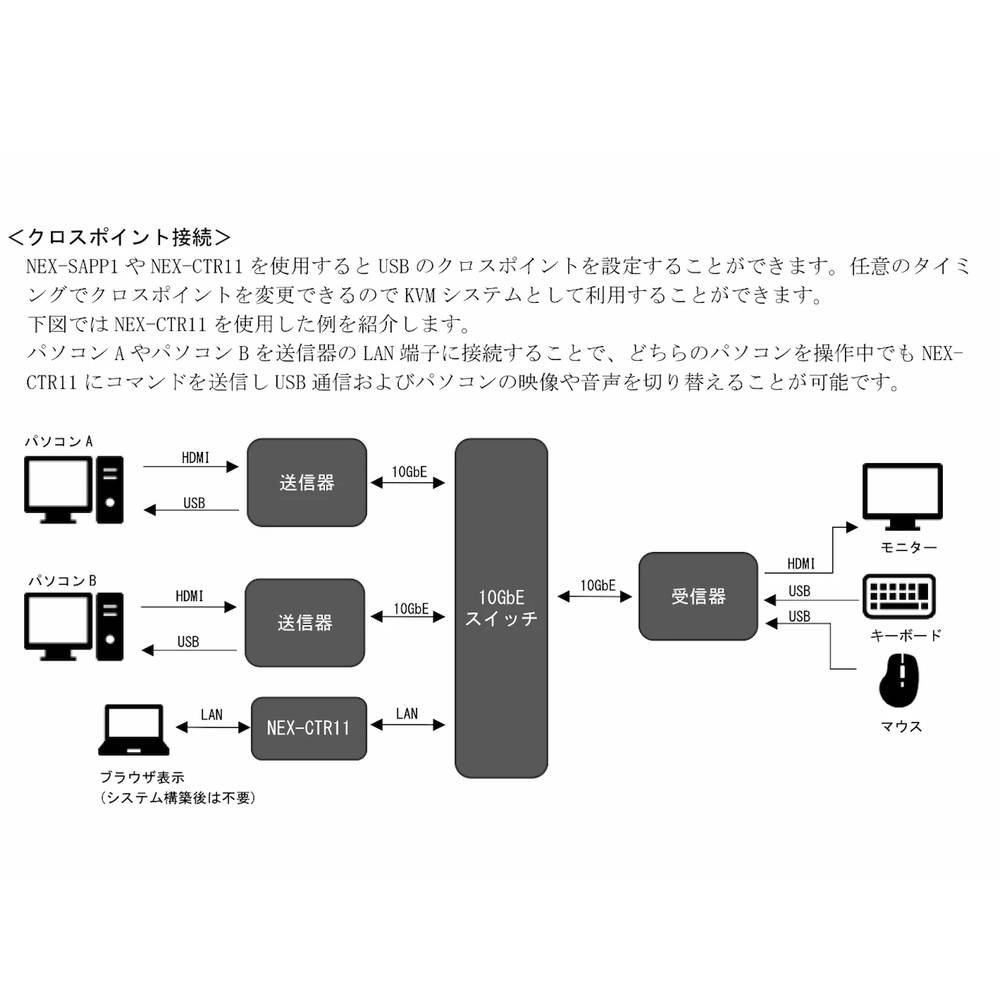

・コントローラーやアプリケーションと組み合わせてご使用いただくことで、多分配構成、マトリックス構成や映像切り替え時にノイズを発生させないシームレス切り替えを実現できます。

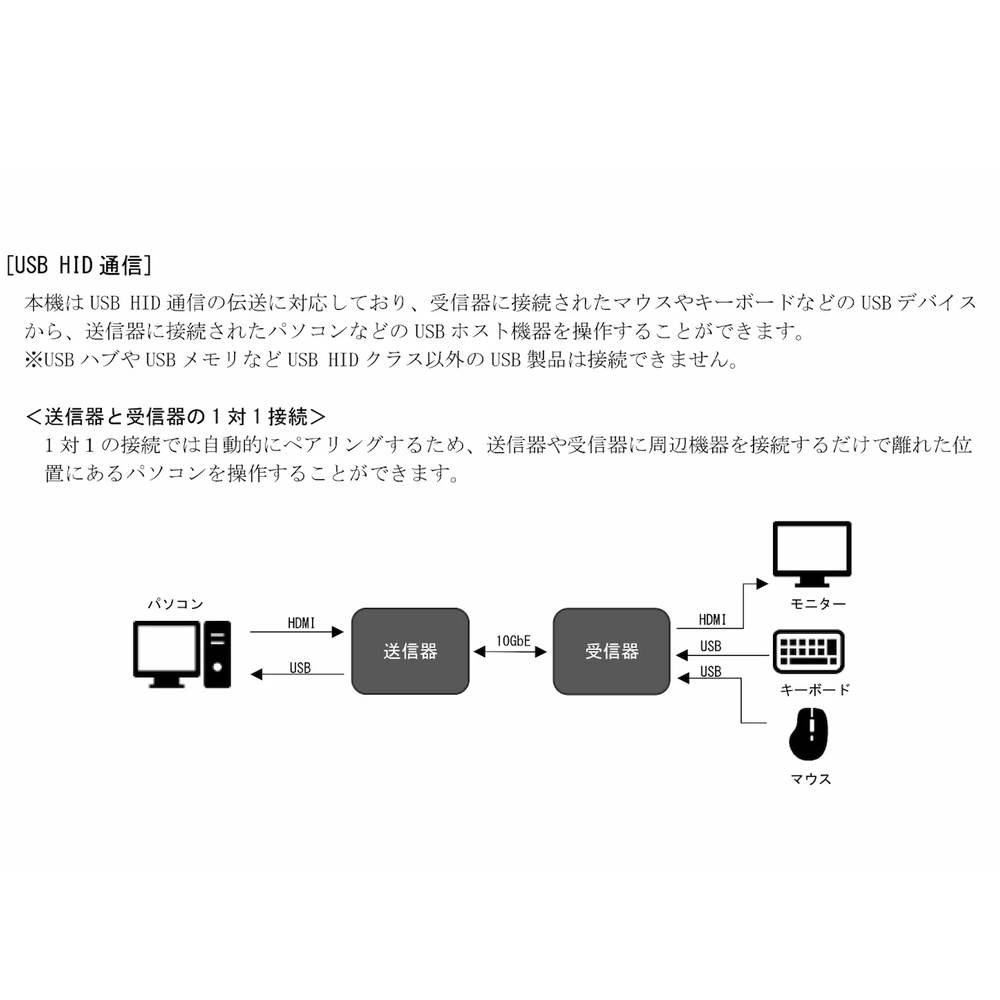

・USBのHID クラス相当 Type-B 1 系統 を延長・切替可能。
サイネージのタッチパネル操作や、サーバーやコントロール用のKVMが構築可能です。
・EDIDエミュレータ機能、HDMIスルー出力端子を搭載します。
・アナログ音声入力端子を搭載し映像信号と同様に長距離伝送できます。
・1000BASE-Tまでのイーサネットを伝送できます。
・DHCPで動作するのでIPアドレスを管理することなくご使用いただけます。DHCPサーバーが存在しない場合、DHCP要求はすぐにタイムアウトされ、本機のIPアドレスは所定の範囲で自動的に設定されます。
＜付属品＞
・ACアダプター 1 台 (12 V 3 A 出力)、
・HDMI コネクタ抜け止め金具(CL-2) 2 個、
・結束バンド 2 本、
・3 ピンターミナルプラグ 1 個
■製品仕様
|
映像入力 |
HDMI 信号 ：TMDS シングルリンク、HDCP1.4/2.2 対応、EDID エミュレータ機能、
HDMI Type A 19 ピンコネクタ 1 系統（ARC、HEC、CEC は非対応）
対応解像度 ：D1～D5、VGA～UXGA および WUXGA(Reduced Blanking)、4K24、4K30、4K60、
ピクセルクロックレート：25 MHz ～ 600 MHz、TMDS データレート：0.75 Gbps ～ 18 Gbps
HDMI ケーブル長 ：1920×1080p 最長 30 m、3840×2160@30 最長 20 m、3840×2160@60/4:4:4 最長 10 m |
|
映像出力 |
HDMI 信号 ：TMDS シングルリンク、HDCP1.4/2.2 対応、
HDMI Type A 19ピンコネクタ 1 系統
（ARC、HEC、CEC は非対応、HDMI 出力信号が3840(4096)×2160/4:4:4 のとき接続機器に
応じて 1920(2048)×1080 に自動でダウンコンバート）
対応解像度 ：D1～D5、VGA～UXGA およびWUXGA(Reduced Blanking)、4K24、4K30、4K60、
ピクセルクロックレート：25 MHz ～ 600 MHz、TMDS データレート：0.75 Gbps ～ 18 Gbps
HDMIケーブル長 ：1920×1080p 最長 10 m、3840×2160@30 最長 5 m、3840×2160@60/4:4:4 最長 2 m
NEX-02T/HF-S(シングルモードモデル)
10GbE 信号 ：10GBASE-LR、デュプレックス LC1 系統、光出力レベル -8.2 dBm ～ +0.5 dBm、
光入力レベル -12.6 dBm ～ +0.5 dBm、レーザー発振波長 1310 nm、レーザー安全性クラス 1
延長用ケーブル：シングルモード光ファイバーケーブル、9.2 μm/125 μm、UPC研磨またはSPC研磨
伝送距離 ：OS1 最長 10km |
|
音声入力 |
LPCM ：32 kHz ～ 192 kHz・16 bit ～ 24 bit、最大 8 チャンネル、HDMI Type A 19 ピンコネクタ 1 系統
アナログ不平衡 ：245 mV（rms）（-10 dBu）、
50 kΩ以上、最大入力レベル：2.1 V（rms）（+8.7 dBu）、3.5φミニステレオジャック 1 系統 |
|
USB |
HID クラス相当 Type-B 1 系統 |
|
その他入出力 |
LAN ：1000BASE-T/100BASE-TX/10BASE-T、Auto-Negotiation、Auto-MDI/MDI-X、RJ-45 1 系統
RS-232C ：全二重、9600 bps、D-sub9 ピン プラグ 1 系統 |
|
電源／消費電力 |
DC 12 V 0.8 A 10 W（最大） |
|
外形寸法 |
幅 100 mm × 高さ 25 mm × 奥行き 150 mm （突起物含まず） |
|
質量 |
約 510 g |
|
付属品 |
・ACアダプター 1 台 (12 V 3 A 出力)、
・HDMI コネクタ抜け止め金具(CL-2) 2 個、
・結束バンド 2 本、
・3 ピンターミナルプラグ 1 個 |
・ARC、HEC、CEC は非対応です。
・イメージニクス社製ケーブルを使用して 24 bit 映像信号を接続しイメージニクス社内での環境で実測した目安の値です。すべての環境でのケーブル長を保証するものではありません。
・設置環境や条件により延長距離が短くなる場合があります。
・アナログ音声出力はLPCM のみ対応します
