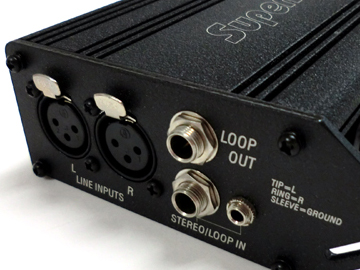

(1) 入力側 端子
【 入力側の端子 】LINE INPUTSはXLRバランス端子です。
STEREO/LOOP IN端子は 6.3Φステレオジャック、3.5Φステレオミニがあり、それぞれアンバランス型です。
リンク接続用のループアウト端子は6.3Φステレオジャック(アンバランス)です。

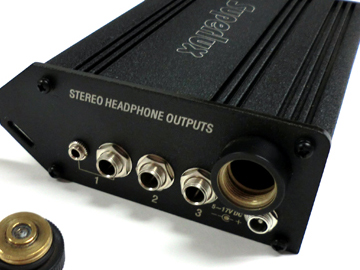

(2) 出力側 端子
【 出力側の端子 】ステレオヘッドホンが3本接続できます。
端子1は3.5Φステレオミニジャックもしくは6.3Φステレオジャックのどちらかを選択して接続してください。
(3) 出力端子！

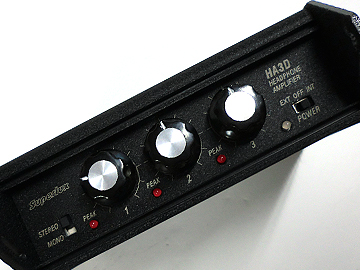

【 コントロール部 】
◆ 3チャンネル入力に対しての音量調節が可能です。

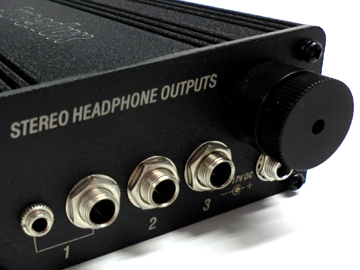

(4) 電源！
【 電源 】
横面のフタをはずすとバッテリーボックスがあります。 単三乾電池×2本を使用します。
外部電源端子があります。外部電源は良質な5V～17V(DC)センタープラスの電源を接続してください。
( 推奨DC12V/500mA程度 参考ヤマハ社のPA-3C等 )
アルカリ乾電池での動作時間は無信号時で約15時間程度通常動作時で約8時間程度ですが、状況により変わります。
