Roland ( ローランド ) VC-30HD ◆ Video Converter
アナログ／デジタルの非圧縮映像信号をMPEG-2やHDV／DVに変換

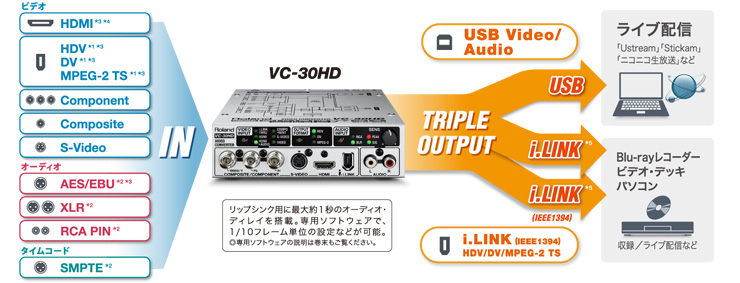

◆ トリプル出力で3台分の働き。ライブ配信＋αのシステム構築をサポート
◎幅広い入力信号に対応。
◎高画質リアルタイム・エンコーダー搭載。
◎USB2.0とi.LINK(IEEE1394)から同時出力可能。
◎i.LINKはフロント／リアから2ポート出力。
＊1 i.LINK端子に入力された音声はUSB出力されません。またその時、 i.LINK端子から出力される音声は入力のスルーです。
＊2 ビデオ信号にオーディオとタイムコードをエンベッドして出力します。
＊3 HDMI、i.LINK、AES/EBUから入力したオーディオのレベルは調整できません。
＊4 Ver.1.3 Deep Colorに対応。HDCPには対応していません。
＊5 HDV、DV、MPEG-2 TS入力時には、i.LINK出力が1系統になります。
◎出力は入力と同じ画角フレームレートです。
◎接続対応機器、ソフトウェアはローランドのサポート・ページをご覧ください。

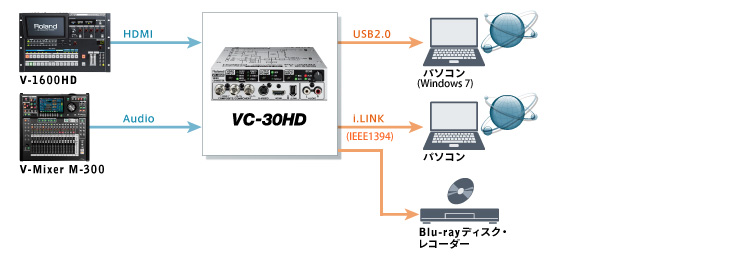

◆ システム例1：HDライブ配信
マルチフォーマット・ビデオ・スイッチャー V-1600HD でスイッチングされたHDMI信号と、V-Mixer M-300 などでミキシングされたオーディオ信号をVC-30HDでエンベッド。USB2.0とi.LINKの3系統で出力して同時にインターネット配信とBlu-rayレコーダーで収録。

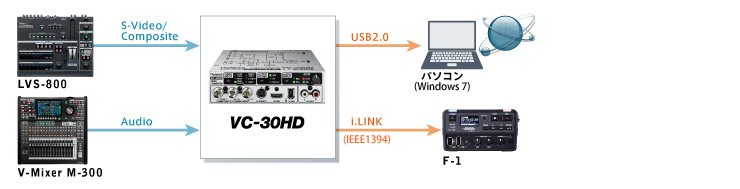

◆ システム例2：ライブ配信＋バックアップ収録
アナログ機器（LVS-800／V-8 など）からの映像信号と、V-Mixer M-300 などからのオーディオ信号を、USB2.0でパソコンに接続してインターネット配信。i.LINK出力は F-1 に接続して同時バックアップ収録します。
◆ システム例3：デジタル一眼配信＋収録
デジタル・カメラの動画映像とマイク音声をVC-30HDに入力してインターネット配信。i.LINKでHDVカメラに接続、バックアップ収録。手軽にカメラ機器を活用できます。

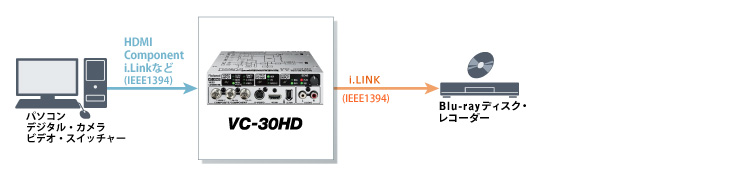

◆ システム例4：Blu-rayディスク制作
さまざまな機器入力でダイレクトにBlu-rayディスク制作。バックアップやプレビュー用途に活用して制作効率をアップできます。
◆ 対応機器・ソフトウェア
◎対応機器、ソフトウェアはローランドのサポート・ページをご覧ください。
《 Video Converter 》ライブ配信／収録をハイビジョンで (^_^)v
◆ ROLAND ( ローランド ) VC-30HD
［ 商品説明 ］
必要な機能がこの1台に。ライブ配信／収録をハイビジョンで!! トリプル・アウトプットのコンバーター。
◎ アナログ／デジタルの非圧縮映像信号をMPEG-2やHDV／DVに変換。
◎ 映像とは別系統のアナログ／デジタル音声信号をエンベッド。
◎ エンコード後の映像と音声は、 i.LINK（IEEE1394）とUSB2.0から合計3系統同時出力。
|
［ 圧縮方式 ］ |
|
◆ HDV |
映像フォーマット＝MPEG-2 Video、8ビット、4:2:0
1440×1080/59.94i/50i/23.98p（25Mbps）、1280×720/59.94p/50p（18.3Mbps）、
720×480/59.94p、720×576/50p（18Mbps）
音声フォーマット＝MPEG-1 Audio Layer2、16ビット、48kHz、2ch（384kbps） |
|
◆ DV |
映像フォーマット
720×480/59.94i、720×576/50i
音声フォーマット＝リニアPCM、16ビット、48kHz、2ch |
|
◆ MPEG-2 |
映像フォーマット＝MPEG-2 Video、8ビット、4:2:0
1920×1080/59.94i/50i/23.98p（25Mbps）*1、
1280×720/59.94p/50p（25Mbps）*1、
720×480/59.94p、720×576/50p（25Mbps）*1、
720×480/59.94i、720×576/50i（9Mbps）*1
音声フォーマット＝リニアPCM、16ビット、48kHz、2ch |
|
［ 入力 ］ |
|
◆ HDMI *2 |
端子＝Type A （19ピン）×1
映像フォーマット
1920×1080/59.94i/50i、1280×720/59.94p/50p、720×480/59.94p、
720×576/50p、720（1440）×480/59.94i、720（1440）×576/50i
音声フォーマット＝ リニアPCM、16〜24ビット、32〜48kHz、2ch |
|
◆ コンポーネント |
端子＝ Y/Pb/Pr（BNCタイプ）×1
信号フォーマット
1920×1080/59.94i/50i/23.98PsF、1280×720/59.94p/50p、720×480/59.94p 、
720×576/50p、720×480/59.94i、720×576/50i
信号レベル＝1.0Vp-p（輝度信号）、0.7Vp-p（色差信号）、インピーダンス： 75Ω |
|
◆ コンポジット |
端子＝BNCタイプ×1（コンポーネントY端子と共用）
信号フォーマット＝NTSC、PAL、信号レベル：1.0Vp-p、インピーダンス：75Ω |
|
◆ S-ビデオ |
端子＝4ピン・ミニDINタイプ x 1
信号フォーマット＝NTSC、PAL
信号レベル＝1.0Vp-p（輝度信号）、0.286Vp-p（NTSC色信号）、0.3Vp-p（PAL色信号）
インピーダンス＝75Ω |
|
◆ i.LINK（フロント） |
端子＝6ピン・タイプ（S100）×1
信号フォーマット＝HDV、DV（IEC61883-2）、MPEG-2 TS（IEC61883-4） |
|
◆ オーディオ（フロント） |
端子＝RCAピン・タイプ×1ペア （L/R）
信号レベル＝−20〜–6dBu、インピーダンス：35kΩ |
|
◆ オーディオ（リア） |
端子＝XLRタイプ（バランス）×1ペア （L/R）
信号レベル＝-8〜+10dBu、インピーダンス：14kΩ |
|
◆ デジタル・オーディオ |
端子＝XLRタイプ ×1（リアのオーディオR端子と共用）
信号フォーマット＝AES3、16〜24ビット、32〜48kHz、2ch、インピーダンス：110Ω |
|
◆ タイム・コード |
端子＝XLRタイプ×1（リアのオーディオL端子と共用）
信号フォーマット＝SMPTE 12M LTC、信号レベル：0.5〜18Vp-p、インピーダンス：14kΩ |
|
［ 音声信号 ］ |
|
◆ 内部処理 |
サンプリング・レート：24ビット、48kHz |
|
◆ 入力レベル |
【MIC／LINE】＋4dBu〜−68dBu（可変）、最大入力レベル：＋22dBu
【チャンネル1〜3】−10dBu、最大入力レベル：＋8dBu
【PC AUDIO】−15dBu、最大入力レベル：＋3dBu |
|
◆ 入力インピーダンス |
【MIC／LINE】4kΩ
【AUX AUDIO】6kΩ
【チャンネル1〜3、PC AUDIO】15kΩ |
|
◆ 出力レベル |
【AUDIO】−10dBu、最大出力レベル：＋8dBu
【PHONES】50mW＋50mW |
|
◆ 出力インピーダンス |
XLRタイプ：600Ω
RCAピン・タイプ：1kΩ
PHONES：10Ω |
|
◆ 接続端子 |
【MIC／LINE】XLR-3-31タイプ（ファンタム電源）、
TRS標準タイプ（バランス／アンバランス） ※TRS標準タイプ優先
【チャンネル1〜3】RCAピン・タイプ
PC AUDIO：ステレオ・ミニ・タイプ
【AUDIO】XLR-3-32タイプ（バランス）、RCAピン・タイプ
【PHONES】ステレオ標準タイプ |
|
［ 出力 *3 ］ |
|
◆ USB *4 |
端子＝USB Type B（Hi-Speed USB）×1信号フォーマット＝USBビデオ（DV、MPEG-2 TS（〜25Mbps））、USBオーディオ（Audio、MIDI） |
|
◆ i.LINK（フロント*5／リア） |
端子＝6ピン・タイプ（S100）×1信号フォーマット＝HDV、DV（IEC61883-2）、MPEG-2 TS（IEC61883-4） |
|
［ その他 ］ |
|
◆ 電源 / 消費電力 |
DC9V（ACアダプター） 10W |
|
◆ 付属品 |
AC アダプター 電源コード ゴム足 4個 取扱説明書 保証書 ローランド ユーザー登録カード |
|
◆ 外形寸法 / 質量 |
-
幅 (W)146 mm 奥行き (D) 210 mm 高さ (H) 42 mm 質量900 g
|
|
◆ 備考 |
※ 0dBu=0.775Vrms
※ 質量はACアダプターを除く
*1 ビットレートは専用ソフトウェアでプリセットを選択、設定可能。
*2 Ver.1.3 Deep Colorに対応。HDCPには対応していません。
*3 i.LINK出力とUSB出力は同じビットレートになります。アップ／ダウン・コンバート、NTSC/PAL変換、フレームレート変換、I/P変換は行いません。
*4 Windows 7 SP1で動作確認済。最新情報はローランドのサポート・ページをご覧ください。
*5 HDV、DV、MPEG-2 TS入力時には、i.LINK出力が1系統になります。
◎VC-30HDはビデオ／オーディオ信号の入力がなくなってから4時間経過すると自動的に電源が切れます（工場出荷の設定）。自動で電源を切る必要がない場合は、取扱説明書記載の方法で機能を無効にしてご使用ください。
※製品の仕様及びデザインは改良のため予告なく変更することがあります。
|
