IMAGENICS ( イメージニクス ) SWX-55 【受注生産品 】 ◆ 5入力5出力 映像・音声 マトリックススイッチャー ( アンバランス )
［ 映像・音声マトリクススイッチャー ］5入力5出力
《 映像・音声 マトリクススイッチャー 》 5入力5出力
|
◆ IMAGENICS ( イメージニクス ) SWX-55 |
［ 商品説明 ］
SWX-55は、コンポジット映像および音声（アンバランス）信号のマトリックススイッチャーです。
映像・音声信号は連動切換の他、各々個別に切り換えられます。
外部制御方式は、パラレル・RS-232C・RS-422Aの他、LANによる制御も可能です。
◆ 5入力5出力の映像、音声フルマトリックス構成。
◆ 前面のマトリックスディスプレーにより、現在のクロスポイントが一目で確認できます。
◆ 入力信号が同期している場合、基準同期信号(B.B)端子を使用しますとブランキング切換が可能です。
◆ 音声信号は、アンバランス ステレオ（2ch）仕様。
◆ 映像・音声は、従来の連動切り換え方式に加え、各々個別に切り換えることも可能です。
◆ キーロック（KEY LOCK）機能により、誤動作を防ぐことが可能です。
◆ メモリー機能により、電源OFF直前のクロスポイントと5通りのでクロスポイント・パターンを記憶することが可能です。
◆ バックアップ機能により、電源を切った後もメモリーの内容を10年間以上保持します。
◆ 本体の手動切換と併用して、RS-232C・RS-422A・LANによる外部制御可能です。
◆ 本体にブラウザ専用の操作画面（操作ソフト）を内蔵しており、多地点から直接切り換えるができます。
◆ 操作部が本体と分離する構造ですので、オプションのブランクパネル(BP-SWX55)を使用して、最大30 mの遠隔操作が可能です。
◆EIA19型ラックマウント2Uサイズ。
|
|
［ 仕様 ］ |
|
◆ 映像信号方式 |
コンポジットビデオ信号 |
|
◆ 映像入力 |
1.0 V(p-p) VBS/VS 75 Ω(BNC) 5系統 |
|
◆ 映像出力 |
1.0 V(p-p) VBS/VS 75 Ω(BNC) 5系統 |
|
◆ B.B入力 |
0.45 V(p-p)ブラックバースト信号 ループスルーハイインピーダンス(BNC) |
|
◆ 映像周波数特性 |
60 Hz 〜 10 MHz ±0.2 dB以内
10 MHz〜30 MHz -3 dB 〜 +0.3 dB以内 |
|
◆ DG・DP |
0.5 ％、0.5 °以内 |
|
◆ 映像クロストーク |
54 dB以上（3.58 MHz) |
|
◆ 音声信号方式 |
アンバランス（不平衡）信号 2チャンネル(ステレオ) |
|
◆ 音声入力 |
-10 dBu 50 kΩ ステレオ(RCAピンジャック) 5系統 |
|
◆ 音声出力 |
-10 dBu(10 kΩ以上負荷時)
ローインピーダンス ステレオ(RCAピンジャック) 5系統 |
|
◆ 音声周波数特性 |
10 Hz 〜 50 kHz +1 dB〜-1 dB以内 |
|
◆ 音声クロストーク |
80 dB以上 |
|
◆ 音声S/N比 |
85 dB以上 |
|
◆ 音声歪率 |
0.008 ％以下 |
|
◆ 音声最大入力レベル |
+18dBu |
|

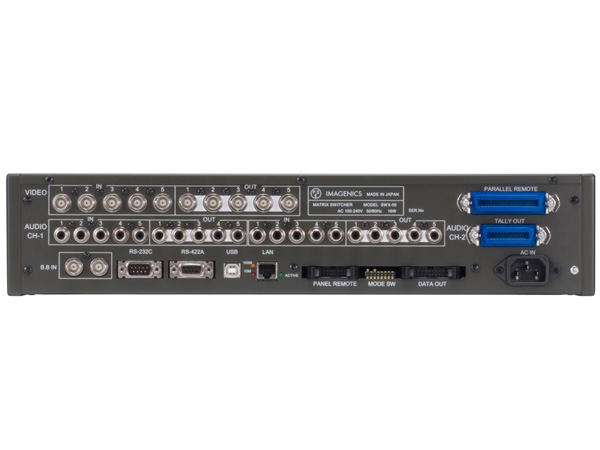

◆ 外部制御 |
RS-232C(Dsub9ピン オス)
RS-422A(Dsub9ピン メス)
USB1.1(USBタイプB）
10Base-T/100Base-TX(RJ-45)
パラレルリモート（アンフェノール36ピン メス) |
|
◆ 動作温湿度範囲 |
0 ℃ 〜 40 ℃ 20 %RH 〜 90 %RH (但し結露なきこと) |
|
◆ 保存温湿度範囲 |
-20 ℃ 〜 70 ℃ 20 %RH 〜 90 %RH (但し結露なきこと) |
|
◆ 電源電圧 |
AC 100 V 〜 AC 240 V 50 Hz/60 Hz |
|
◆ 消費電力 |
約 16 W |
|
◆ 質量 |
約 6.1 kg |
|

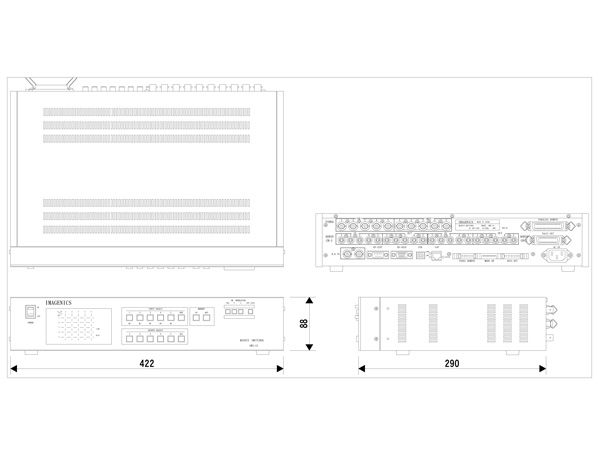

◆ 外形寸法(mm) |
幅422 mm × 高さ44 mm × 奥行300 mm (突起物除く) |
|
◆ 付属品 |
EIA19型ラックマウント金具1組
電源コード1本（100 V系） |
|
◆ 備考 |
※パラレル制御におけるTALLY OUTの仕様が従来品と異なっているため互換性がございません。
※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
|
