主な特長

最新鋭のDSPテクノロジーによる分解能に優れた高音質と高度な保護機能
『DXRシリーズ』は、低域と高域の2つのスピーカーユニットをもつ2ウェイのフルレンジ構成で、アンプとスピーカーの性能を最大限に引き出すために、内 部演算処理48ビットの高性能DSPを搭載しています。クロスオーバーにはリニアな位相特性を持つFIRフィルターを採用した独自の「FIR-X tuning™」処理により、振幅特性・位相特性を最適化し、分解能に優れた高音質を実現しています。さらに「DSRシリーズ」で好評のマルチバンド・ダ イナミクス・プロセッサー「D-CONTOUR（Dynamic-Contour）」を搭載しています。「D-CONTOUR」は、アンプの出力レベルを リアルタイムに監視し、人間の聴感特性に合わせて振幅特性をダイナミックにコントロールします。このため、いかなる音量においてもバランス良く、迫力のあ るサウンドを提供します。FOH/MAINとMONITORの2つのモードを備えており、用途に応じて最適なサウンドを引き出すことができます。
また『DXSシリーズ』には、サブウーファー専用の低域プロセッシング「D-XSUB」を用意しています。BOOSTとXTENDEDLFの2つのモードを備えており、フレキシブルな低域のコントロールが可能となります。
『DXRシリーズ』および『DXSシリーズ』のDSPは、サウンドチューニングだけでなく保護機能も提供しています。DSP制御の高度な保護機能により、 電源、パワーアンプ、スピーカーユニット全てのコンポーネントを確実に保護し、それぞれの性能を最大限まで引き出します。

高効率・ハイパワーClass-Dアンプとカスタム設計のスピーカーユニット
新開発高効率 Class-Dアンプユニットは軽量・コンパクトな筐体でありながら、『DXRシリーズ』で1100W（ダイナミックパワー）、『DXSシリーズ』で 950W（ダイナミックパワー）の高出力を実現するだけでなく、制動の効いた歯切れの良いサウンドを生み出します。また、低域のスピーカーユニットは高耐 入力、低歪の設計とし、輪郭を損ねない強力な低音を実現します。高域は、再現能力に優れたコンプレッションドライバーと指向制御に優れたCDホーンとの組 み合わせにより、優れたダイナミクス、明瞭度、遠達性を獲得しています。これらのアンプ、スピーカーの最適な組み合わせと高度なDSP制御により、ダイナ ミクス、音の再現性をキープしながら、高い音圧レベルを実現しました。大口径モデル『DXR15』では、最大音圧レベル133dB SPL peak＠1mを達成しています。

フレキシブルな接続が可能となるミキシング・リンク機能
『DXRシリーズ』には、さまざまな入力ソースを同時に3系統まで接続できるミキシング機能を搭載しています。このため、ミキシングコンソールの出力だけ でなく、マイクや楽器、ポータブルオーディオ機器などのさまざまなソースを直接接続することもできます。また、複数の『DXRシリーズ』を使用する場合 は、リンクモードによりステレオ構成やデュアルモノラル構成の接続を簡単に切り替えることができます。さらに、また『DXRシリーズ』にはHPF、 『DXSシリーズ』にはLPFセレクターを搭載していますので、最適なクロスオーバーポイントを選択することが可能です。

幅広い用途に対応し設置性に優れたデザイン
堅牢性と可搬性に優れたエンクロージャーには、吊り下げ設置のためのリギングポイントや到達範囲に応じて2つのポジションを用意したポールマウント用ソ ケットなどを装備しています。オプションのUブラケットを装着すれば水平・垂直のいずれでも設置が可能です。また『DXR10/12/15』では、フロア モニターとしての設置が可能で、状況に応じて柔軟なセッティングができます。サブウーファー『DXSシリーズ』はポール取り付け用のソケットを天面に装備 しており、『DXRシリーズ』をサテライトスピーカーとして設置することができます。
このように、シンプルなボーカル/楽器演奏の拡声から、ライブPAにおけるメインスピーカー、フロアモニター、設備での固定スピーカーとして、幅広い用途に対応します。

主な仕様

主要規格
モデル			DXR8	DXR10	DXR12	DXR15
形式			バイアンプ2WAYバスレフ型パワードスピーカー
再生周波数帯域（-10dB）			57Hz -20kHz	56Hz -20kHz	52Hz -20kHz	49Hz -20kHz
公称指向角度			水平：90°/垂直：60°
最大出力音圧 （実測値peak）IEC noise@1m			129dB SPL	131dB SPL	132dB SPL	133dB SPL
クロスオーバー周波数			2.4kHz	2.3kHz	2.1kHz	2.1kHz
パワー アンプ	出力（Dynamic）		1100W (LF: 950W, HF: 150W)
	出力（Continuous）		700W (LF: 600W, HF: 100W)
	空冷方式		強制空冷（ファン：4段速）
	コントロール		LEVEL×3, LINE/MIC, HPF, D-CONTOUR, FRONT LED DISABLE, LINK MODE, POWER
	電源電圧		100V -240V, 50Hz/60Hz
	消費電力 1/8出力		90W		110W
コンポーネント		LF	8”コーン 2”ボイスコイル	10”コーン 2”ボイスコイル	12”コーン 2.5”ボイスコイル	15”コーン 2.5”ボイスコイル
		HF	1”スロート・1.4”ボイスコイルコンプレッションドライバー
コネクター		Input	INPUT1: XLR3-31×1、INPUT2: Phone×2、INPUT3: RCA PIN×2
		Output	THRU: XLR3-32×1 (Parallel with INPUT1)、LINK OUT: XLR3-32×1
ハンドル			1（トップ）	1（トップ）	2（サイド）	2（サイド）
寸法・質量			280W×458H×288Dmm ・13.5kg	305W×502H×310Dmm ・14.6kg	362W×601H×350Dmm ・19.3kg	445W×700H×380Dmm ・22.5kg
吊金具用ポイント			2（トップ）、1（リア）（M8×15mm用）		2（トップ）、1（リア）（M10×18mm用）
ポールマウントソケット			35mm、2ウェイ（0°or 7°）

主要規格
モデル			DXS12	DXS15
形式			バンドパス型パワードサブウーファー
再生周波数帯域（-10dB）			47Hz -160Hz	45Hz -160Hz
最大出力音圧 （実測値peak）IEC noise@1m			131dB SPL	132dB SPL
パワー アンプ	出力（Dynamic）		950W
	出力（Continuous）		600W
	空冷方式		強制空冷（ファン：4段速）
	コントロール		LEVEL, POLARITY, LPF, D-XSUB, FRONT LED DISABLE, POWER
	電源電圧		100V -240V, 50Hz/60Hz
	消費電力 1/8出力		120W
コンポーネント			12”コーン 2.5”ボイスコイル	15”コーン 2.5”ボイスコイル
コネクター		Input	INPUT: XLR3-31×2
		Output	THRU: XLR3-32×2 (Parallel with INPUT1)
ハンドル			2（サイド）
寸法・質量			397W×563H×594Dmm・33.0kg	478W×618H×624Dmm・38.0kg
ポールマウントソケット			35mm（天面）







新開発のプリアンプ、イコライザーに加え、新提案「ハイブリッドチャンネル」を搭載
アナログとデジタルの融合により多機能と直感的な操作性を実現

ヤマハ ミキシングコンソール『MGP16X』『MGP12X』

-iPhone/iPod用アプリケーションソフトウェアも用意。2012年4月発売-

メーカー希望小売価格：MGP16X 102,900円（本体価格 98,000円）発売時期：2012年4月
メーカー希望小売価格：MGP12X 81,900円（本体価格 78,000円）発売時期：2012年4月

---

製品の概要

当社は、1972年に「PM200」を発売以来、コンサート用音響ミキサーをはじめとする業務用音響機器の分野で幅広いラインアップを提供してきま した。1987年にはデジタルミキサー「DMP7」を発売し、デジタルミキサーならではの斬新な機能により、ミキシングスタイルに革新をもたらしました。 今年はアナログミキサー発売40周年、デジタルミキサー発売25周年にあたり、その間、高音質、高信頼性、多機能化の技術革新を進めてきました。

このたび発売する『MGP16X』『MGP12X』は、アナログミキサーとデジタルミキサー両方のノウハウを持つ当社ならではの“プレミアム・融合”をコ ンセプトとしたミキサーです。音質を決定する入力部にはこのモデルのために新規にチューニングを行ったディスクリートClass-Aマイクプリアンプ 「D-PRE」を、イコライザーには往年の名機の独特の特性を再現した新開発の「X-pressive EQ」を搭載、さらにDSPによる高品位なエフェクトや新提案となる「ハイブリッドチャンネル」など、使用現場で求められる多数の機能を搭載しながら直感 的な操作性を実現しており、現場でのオペレーターの作業を軽減します。

主な特長

ディスクリートClass-Aマイクプリアンプ「D-PRE」を搭載した入力部

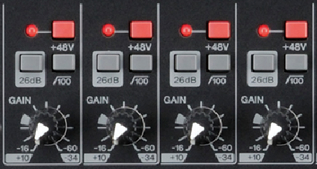

「D-PRE」を搭載した入力部

「D-PRE」は、当社のハイエンド・レコーディング製品にも使用している高品位なディスクリートClass-Aマイクプリアンプです。増幅素子を多段構 成としたインバーテッドダーリントン回路を採用しており、中低域にふくよかな張りと艶を持たせながら高音域の開放感を感じさせる音質を実現しています。さ らに、ハイエンドミキサーと同じく各チャンネルに独立したファンタムパワーの切り替えスイッチを設けており、不要なノイズトラブルを防止します。

往年の名機と言われるイコライザーの特性を再現した「X-pressive EQ」
イコライザーには、デジタルミキサーの研究・開発を通して得たノウハウを活かした「X-pressive EQ」を搭載しました。往年の名機と言われるイコライザーなどのアナログ機器のサウンドをデジタル機器で再現する研究により解析された特性をアナログで再 現する、というコンセプトで開発したもので、音質補正だけでなく、積極的なサウンドメイキングにも活用できます。

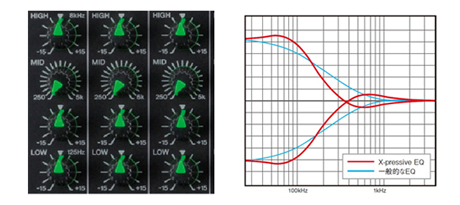

左図：「X-pressive EQ」
右図：「X-pressive EQ」特性グラフ（例：Low）

アナログの操作感とデジタルによる多機能を両立した「ハイブリッドチャンネル」

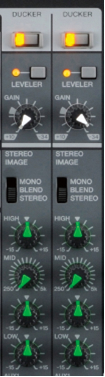

「ハイブリッドチャンネル」

『MGP16X』『MGP12X』には、新提案となる「ハイブリッドチャンネル」を搭載しています。これは、内部にフルデジタルで制御されるAD/DAコ ンバーターとDSPを搭載したもので、「Ducker」「Leveler」「Stereo Image」の機能を、デジタル処理を意識せず直感的に操作することができます。周辺機器を接続しなくても固定設備や小規模イベントなどで使用されるさま ざまな機能を使うことができ、現場でのオペレーターの作業を軽減することができます。

マルチエフェクターとして定評の「SPX」と高品位リバーブ「REV-X」を装備

「SPX」と「REV-X」

『MGP16X』『MGP12X』には、1985年発売以来、世界中のエンジニアに親しまれてきたマルチエフェクター「SPX」と、アナログミキサーでは 初の搭載となる最新のリバーブプログラム「REV-X」の2つのエフェクトプロセッサーを搭載しています。これらのプログラムは1つのパラメーターノブを 操作するだけで簡単にその効果を調整できます。

iPhone/iPodのデジタル接続に対応、専用アプリケーションソフト「MGP Editor」も用意
『MGP16X』『MGP12X』は、iPhoneやiPodのデジタル接続に対応しています。イベントPAや固定設備の現場で、簡単に高音質な音楽再生が可能となります。
加えて、iPhone/iPod touch用のアプリケーション「MGP Editor」を用意しています。「ハイブリッドチャンネル」に搭載された3つの機能と、「SPX」「REV-X」の2つのデジタルエフェクトの詳細な設 定を、より直感的に行うことができます。

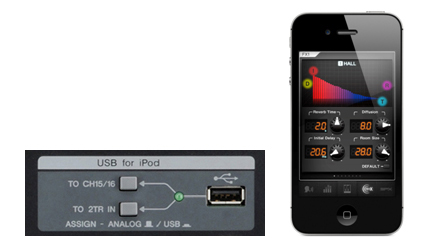

左図：iPhone/iPod専用入力コネクター
右図：「MGP Editor」

現場で求められる実用性、信頼性に応える『MGPシリーズ』ならではの機能を搭載
『MGP16X』『MGP12X』には、より高い信頼性、品質を求める声に応えるため、製品を構成する基礎的な要素にも多くの見直しを行いました。 『MGP16X』は10マイク入力/16ライン入力、『MGP12X』は6マイク入力/10ライン入力の構成で、本体デザイン性、堅牢性を向上させながら モバイルPAシステムや固定設備でのラックマウントニーズに柔軟に対応するラックマウントアングルを標準搭載しています。電源ノイズの軽減にも配慮した専 用の金属ボディーシャーシを採用、1つのノブ操作で適切なコンプレッサー効果を実現する1-knobコンプレッサーも専用LEDを搭載するなど、既存機能 からの進化を実現しました。

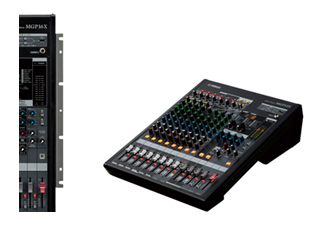

左図：付属のラックマウントアングル
右図：金属ボディーシャーシ

主な仕様

主要規格
全高調波歪（THD）		0.02%, 20Hz～20kHz@ +14dBu (ST OUT)
周波数特性		+0.5/-1.0dB, 20Hz～20kHz、ノミナル出力レベル@1kHz
ノイズ （A-Weightフィルターで測定）		-128dBu（入力換算ノイズ）、-102dBu（残留ノイズ） 20Hz～20kHz、Rs=150ohms, Input Gain=最大
クロストーク （1kHzバンドパスフィルタで測定）		-74dB@1kHz
ファンタム電源電圧		+48V
HPF		MIC INPUT: 100Hz、12dB/oct
チャンネルイコライザー （MONO） ±15dB（最大）	HIGH	8kHz（シェルビング）
	MID	250Hz-5kHz(ピーキング) MGP12X: CH1-4,9-12、MGP16X: CH1-8,13-16
	LOW	125Hz（シェルビング）
チャンネルイコライザー （STEREO） ±15dB（最大）	HIGH	8kHz（シェルビング）
	MID	2.5kHz(ピーキング) MGP12X: CH5-8、MGP16X: CH9-12
	LOW	125Hz（シェルビング）
コンプレッサー		コントロール×1（ゲイン/スレッショルド/レシオ） MGP12X: CH1-4、MGP16X: CH1-8
デジタルエフェクター	FX1:REV-X	8プログラム、パラメーターコントロール
	FX2:SPX	16プログラム、パラメーターコントロール
LED レベルメーター		2×12ポイント
電源		AC100V、50/60Hz
消費電力		MGP12X: 45W（最大）、MGP16X: 55W（最大）
最大外形寸法 (W×H×D)		MGP12X: 348mm×143mm×495mm、MGP16X: 447mm×143mm×495mm
質量		MGP12X: 7.5kg、MGP16X: 9.0kg

アナログ入力規格
入力端子	PAD	GAIN	入力 インピーダンス	適合 インピーダンス	入力レベル			端子仕様
					感度	ノミナル	最大ノンクリップレベル
MONO CH INPUT MGP12X:1-4 MGP16X:1-8	0	-60dB	3kΩ	50-600Ω Mics	-80dBu	-60dBu	-40dBu	コンボジャック （バランス）
		-16dB			-36dBu	-16dBu	+4dBu
	26	-34dB		600Ω Lines	-54dBu	-34dBu	-14dBu
		+10dB			-10dBu	+10dBu	+30dBu
STEREO CH INPUT MGP12X:5-8 MGP16X:9-12	-	-60dB	3kΩ	50-600Ω Mics	-80dBu	-60dBu	-40dBu	XLR-3-31タイプ （バランス）
		-16dB			-36dBu	-16dBu	-6dBu
	-	-34dB	10kΩ	600Ω Lines	-54dBu	-34dBu	-14dBu	フォーンジャック （アンバランス）
		+10dB			-10dBu	+10dBu	+30dBu
STEREO CH INPUT MGP12X:9-12 MGP16X:13-16	-	-34dB	10kΩ	600Ω Lines	-54dBu	-34dBu	-14dBu	フォーンジャック （アンバランス） RCA ピンジャック
	-	+10dB			-10dBu	+10dBu	+30dBu
MONO CH INSERT IN MGP12X：1-4 MGP16X：1-8	-	-	10kΩ	600Ω Lines	-20dBu	0dBu	+20dBu	フォーンジャック （TRS） （アンバランス）
RETURN (L, R)	-	-	10kΩ	600Ω Lines	-12dBu	+4dBu	+24dBu	フォーンジャック （アンバランス）
2TR IN (L, R)	-	-	10kΩ	600Ω Lines	-26dBV	-10dBV	+10dBV	RCA ピンジャック

アナログ出力規格
出力端子	出力インピーダンス	負荷インピーダンス	出力レベル		端子仕様
			規定レベル	最大ノンクリップレベル
STEREO OUT (L, R)	75Ω	600Ω Lines	+4dBu	+24dBu	XLR-3-32タイプ（バランス） フォーンジャック（バランス）
GROUP OUT (1-4)	150Ω	10kΩ Lines	+4dBu	+20dBu	フォーンジャック（バランス）
AUX SEND (1, 2)	75Ω	600Ω Lines	+4dBu	+24dBu	XLR-3-32タイプ（バランス）
FX SEND (1, 2)	150Ω	10kΩ Lines	+4dBu	+20dBu	フォーンジャック （インピーダンスバランス）
MONO CH INSERT OUT MGP16X:1-8 MGP12X:1-4	150Ω	10kΩ Lines	0dBu	+20dBu	フォーンジャック （アンバランス）
REC OUT (L, R)	600Ω	10kΩ Lines	-10dBV	+10dBV	RCA ピンジャック
MONITOR OUT (L, R)	150Ω	10kΩ Lines	+4dBu	+20dBu	フォーンジャック （インピーダンスバランス）
PHONES	100Ω	40Ω Phones	3mW	75mW	ステレオフォーンジャック

デジタル入力規格
端子名称	フォーマット	端子仕様
USB IN	iPod, iPhone専用	USB Aタイプ

＊iPod、iPod touchは、米国およびその他の国々で登録されたApple Inc.の商標です。
＊文中の商品名、社名等は当社や各社の商標または登録商標です。
