《 アナログミキサー 》MGP ( MG Premium ) Series (^_^)v

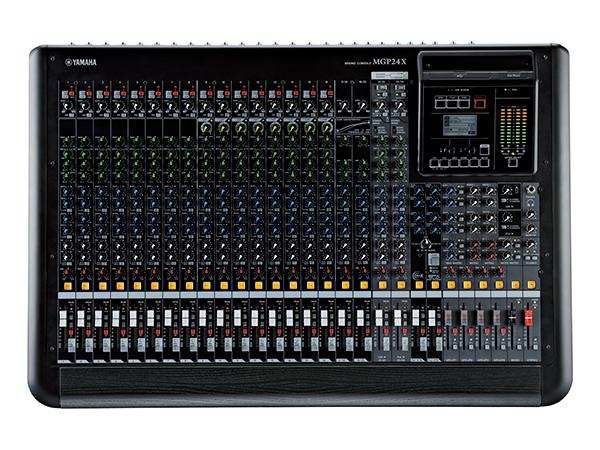

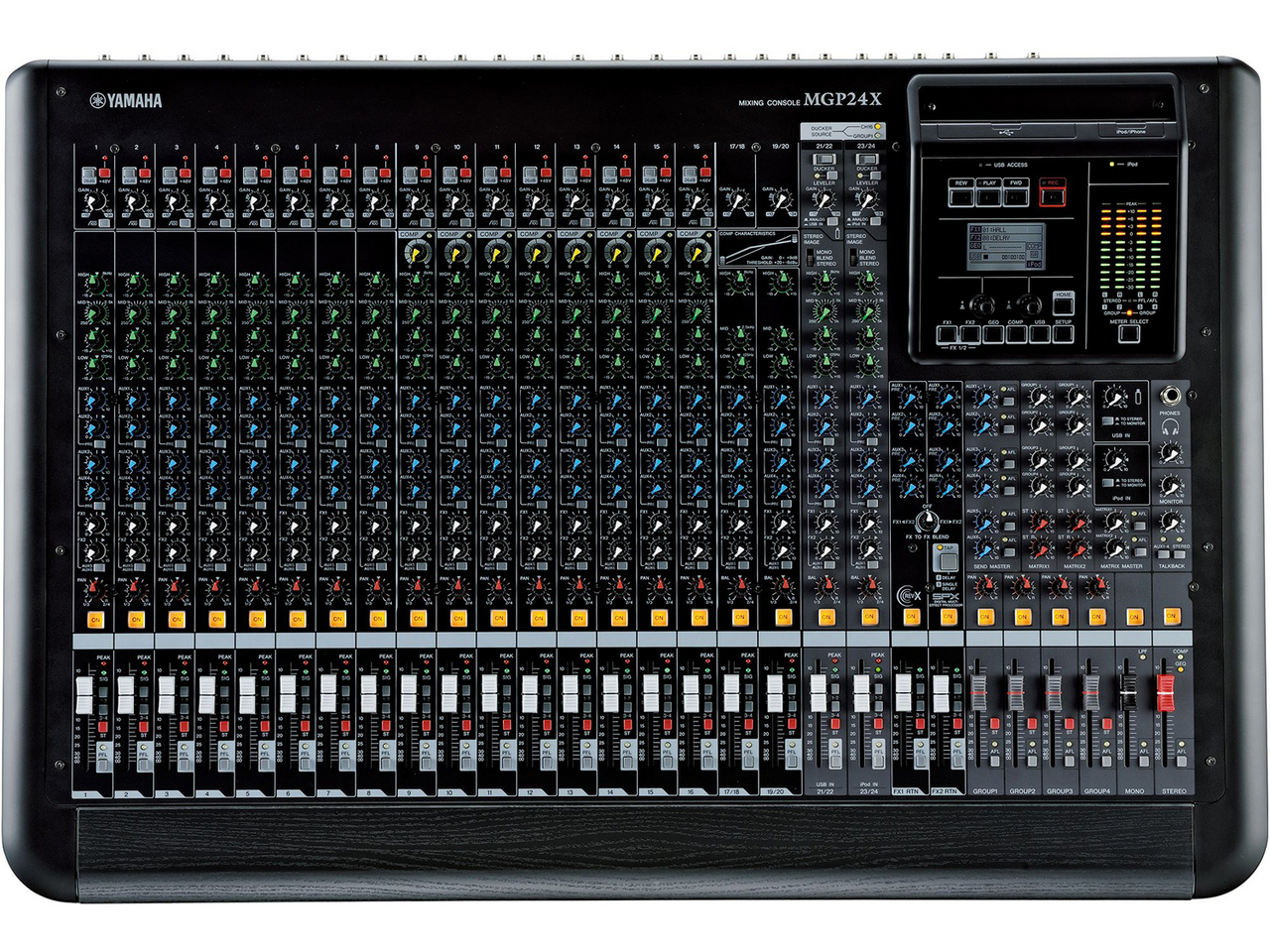

◆ YAMAHA ( ヤマハ ) MGP24X

［ 商品説明 ］

◆ インバーテッドダーリントン回路を採用した新チューニングのDiscrete Class Aマイクプリアンプ「D-PRE」を搭載。
◆ 名機と言われるビンテージEQの特性を高精度で再現した「X-pressive EQ」を搭載。

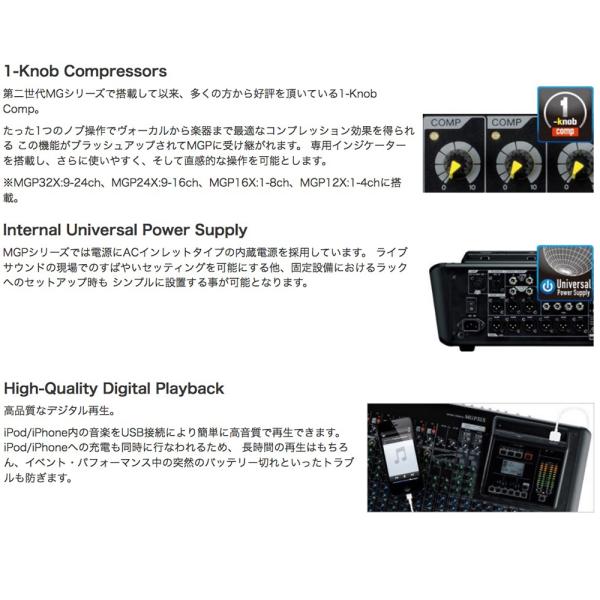

◆ LEDインジケーターを搭載しさらに進化した1-knob compを搭載。

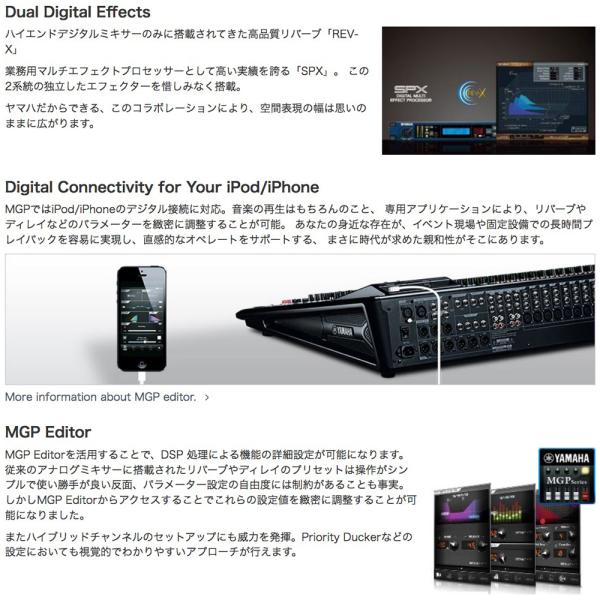

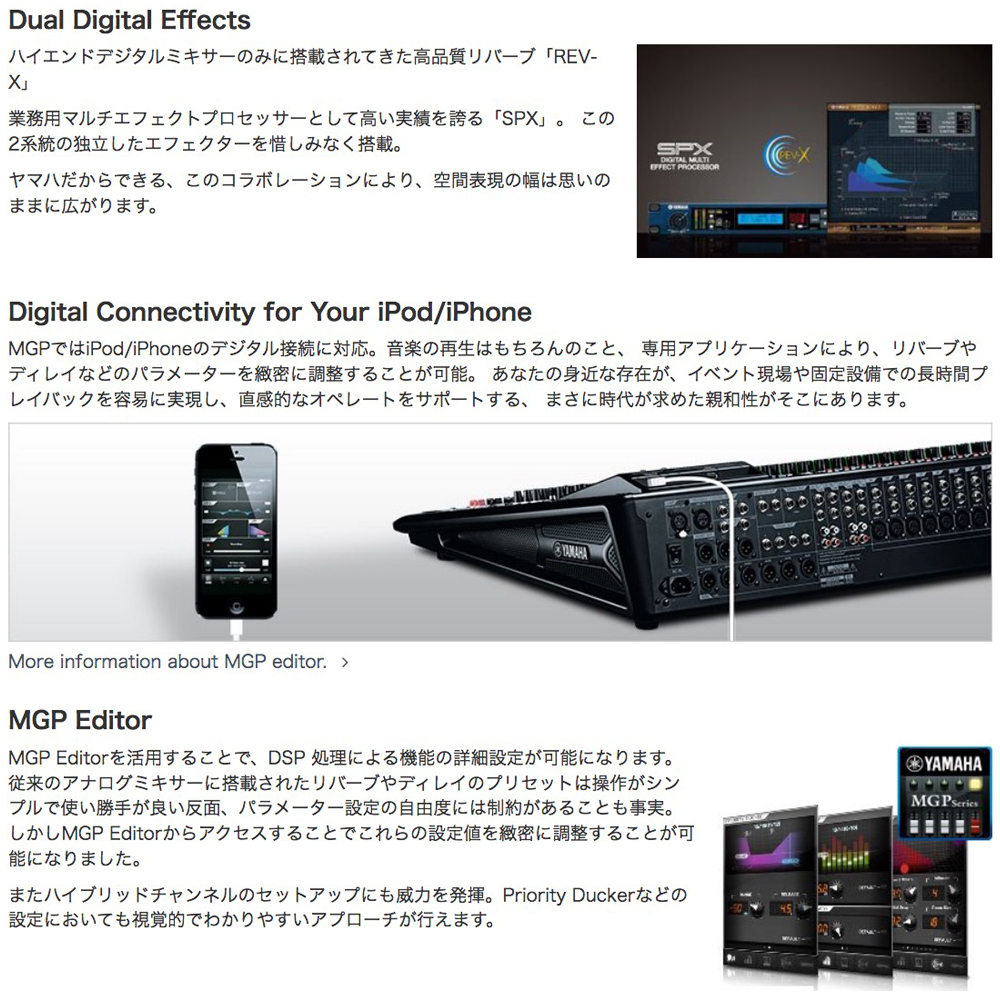

◆ 高品位なREV-Xと定番のSPXによるデュアルエフェクトを搭載。
◆ DSPを搭載したステレオ・ハイブリッドチャンネルによる多彩な機能を搭載。
◆ iPhone/iPodを使用した直感的な設定を可能にする「MGP Editor」を用意。
◆ 堅牢さと低ノイズを実現する新設計のメタルシャーシを採用。

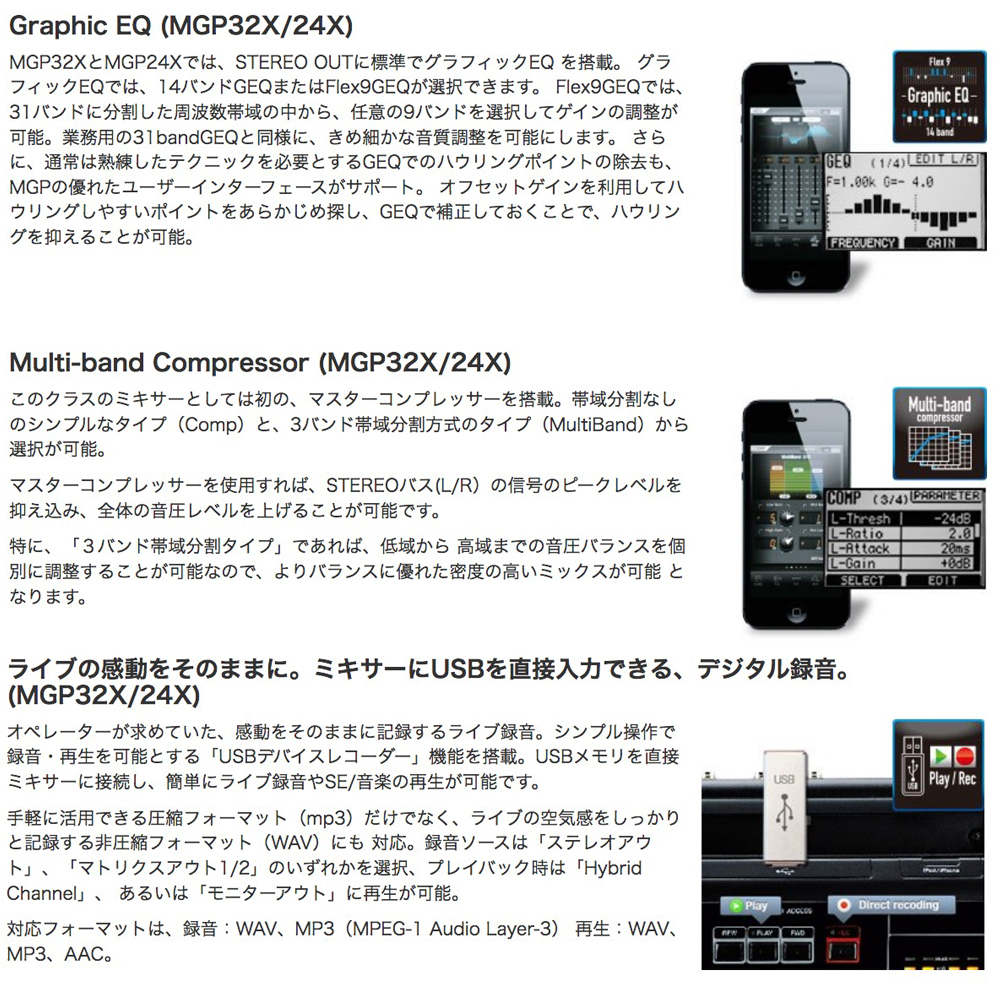

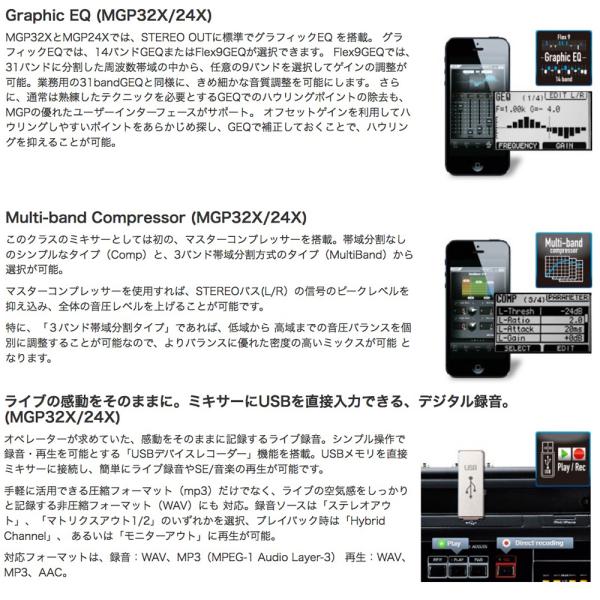

◆ライブの感動をそのままに。ミキサーにUSBを直接入力できる、デジタル録音。

?
［ 仕様 ］
◆ 全高調波歪（THD） 0.02%
20Hz～20kHz@ +14dBu (ST OUT)
◆ 周波数特性 +0.5/-1.0dB
20Hz～20kHz、ノミナル出力レベル@1kHz
◆ ノイズ *1 -128dBu（ 入力換算ノイズ）
-94dBu（ 残留ノイズ）
20Hz～20kHz
Rs=150Ω
Input Gain=最大
◆ 入力端子 MIC:16
LINE:16 mono + 4 stereo
CH INSERT IN:16

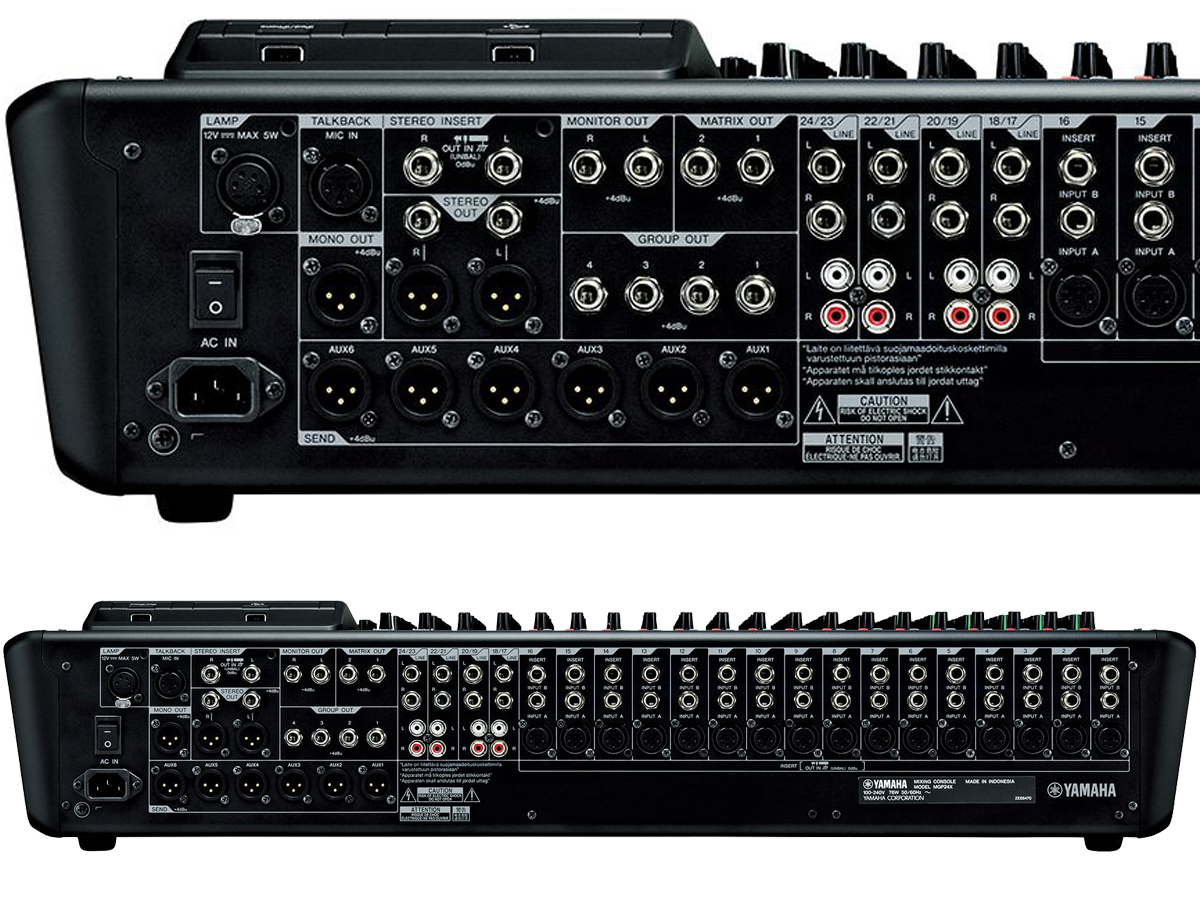

◆ 出力端子 STEREO OUT: 1
AUX SEND: 6
CH INSERT OUT: 16
MONITOR OUT: 1
GROUP OUT: 4
PHONES: 1
ST CH INSERT: 1
MATRIX OUT: 2
MONO OUT: 1
◆ クロストーク *2 -74dB@1kHz
◆ ファンタム電源電圧 +48V
◆ HPF MIC INPUT?? 100Hz、12dB/oct　
◆ チャンネルイコライザー
（MONO） ±15dB（最大） HIGH 8kHz（シェルビング）
MID 250Hz-5kHz(ピーキング) (MGP24X:CHs 1-16, 21-24))
LOW 125Hz（シェルビング）
チャンネルイコライザー
（STEREO） ±15dB（最大) HIGH 8kHz（シェルビング）
MID 250Hz-5kHz(ピーキング) (MGP24X:CHs 1-16, 21-24))
LOW 125Hz（シェルビング）
コンプレッサー CH9-16
コントロール×1（ゲイン/スレッショルド/レシオ）
内蔵デジタルエフェクター FX1:REV-X：8プログラムパラメーターコントロール
FX2:SPX ：16プログラムパラメーターコントロール
LED レベルメーター 4×12ポイント(PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30dB)
信号がクリップ手前3dBのポイントでPEAK赤LED点灯
シグナルインジケーター SIG（緑）　PEAK（赤） PEAKインジケーターはクリップレベルより 3dB低いレベルに達すると点灯
電源 AC100V、50/60Hz
消費電力 76W（ 最大）
最大外形寸法 (W x H x D) 819×169×565mm
質量 15.5kg

?

シグナルジェネレーターの出力インピーダンス：150Ω、XLR出力負荷インピーダンス：600Ω、TRS フォーン出力負荷インピーダンス：10kΩ iPod/iOSソフトウェアのバージョンによって正常に動作しないことがあります。 *1 AーWeightフィルターで測定　*2 1kHzバンドパスフィルタで測定
