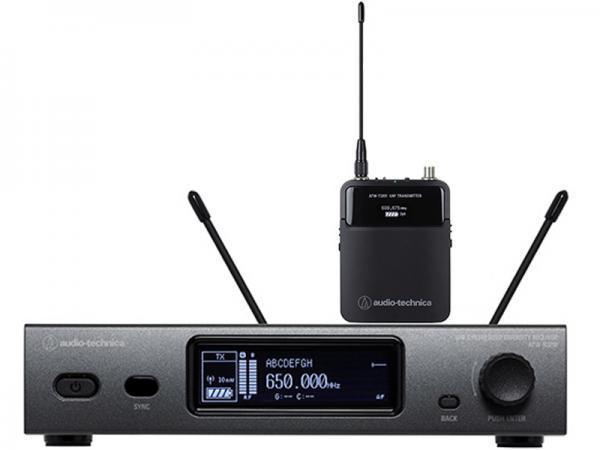

■ audio-technica ( オーディオテクニカ ) ATW-3211HH1 ◆ 2ピース ワイヤレスマイクロフォンシステム
■ ATW3211HH1
3000シリーズ ワイヤレスマイクロフォンシステム

本商品には入力に使用するマイクや楽器用ケーブルは付属していません。
ご利用の用途に合わせたマイクロフォン、楽器用ケーブルと合わせてご利用ください。

・安定運用を実現するトゥルーダイバーシティ方式。
・レシーバーの出力レベルは-60～0dBを2dBステップで変更可能。
・周辺のRF環境を確認できるGroup SCAN機能。
・レシーバーの設定をトランスミッターに反映させるIR SYNC。
・アンテナ電源供給可能。
・XLRとφ6.3mmモノラルの、選べる2タイプの出力。
・多機能なマルチファンクションボタン。
・マイクロホンと楽器に両対応する防水・汗対策を施したcH-styleの入力コネクターを採用。
・トランスミッターゲインを-10～20dBを2dBステップで変更可能。
・タイピンマイク用に＋10dB(sensitivity)機能搭載。
・ハイパスフィルター搭載。
・どんな環境でも見やすいOLEDディスプレイ採用。
・別売の充電器ATW-CHG3を使用することでNi-MH電池の充電が可能。

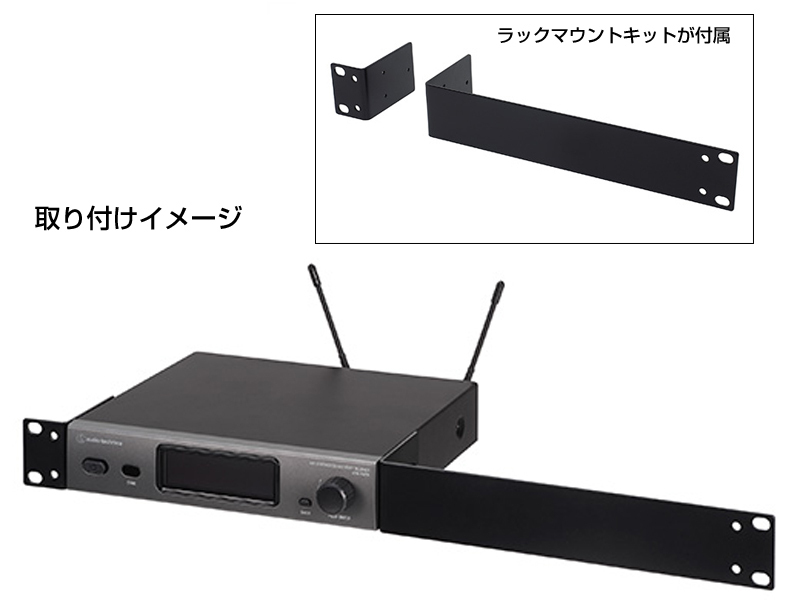

● 付属品：ラックマウント（長・短）、ラックマウント用ねじセット、ホイップアンテナ×2、AC アダプター


◎長年に渡り人気だったATW-3141b、JATW-3110bJ の後継モデル、シリーズです

全モデルからトランスミッターのインプット端子の形状が変更になりましたので旧モデルのワイヤレス用マイク、ワイヤレス用ギターケーブルは接続できません。
※旧モデルのヒロセタイプ（4pin）から仕様変更しています

※レシーバー1台につき、トランスミッター1台のみ接続可能です。6チャンネル同時に使用する場合はレシーバーとトランミッターが各6台必要です

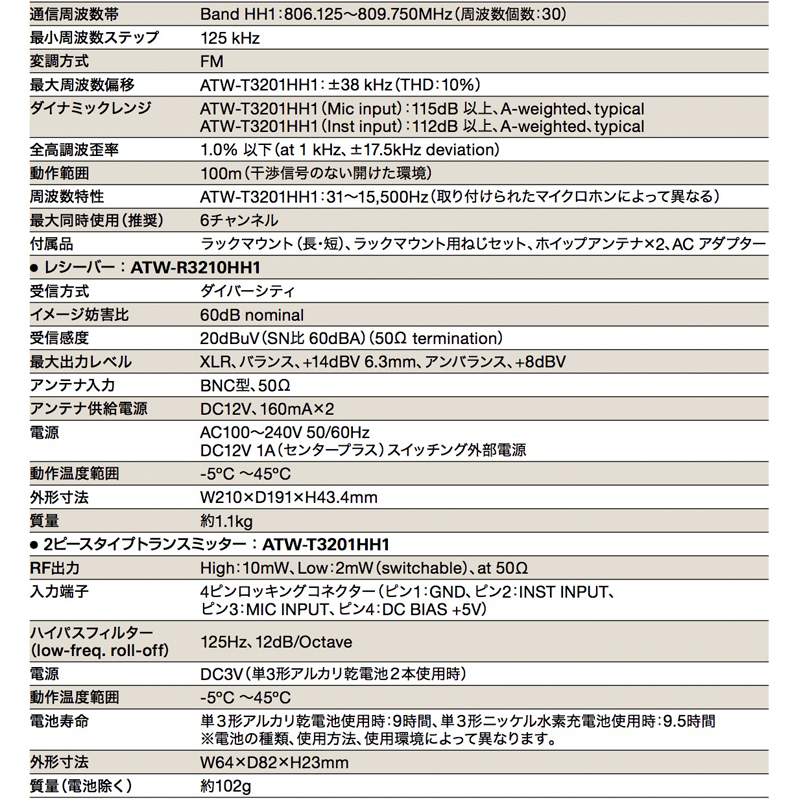

● ATW3211-HH1 システム仕様

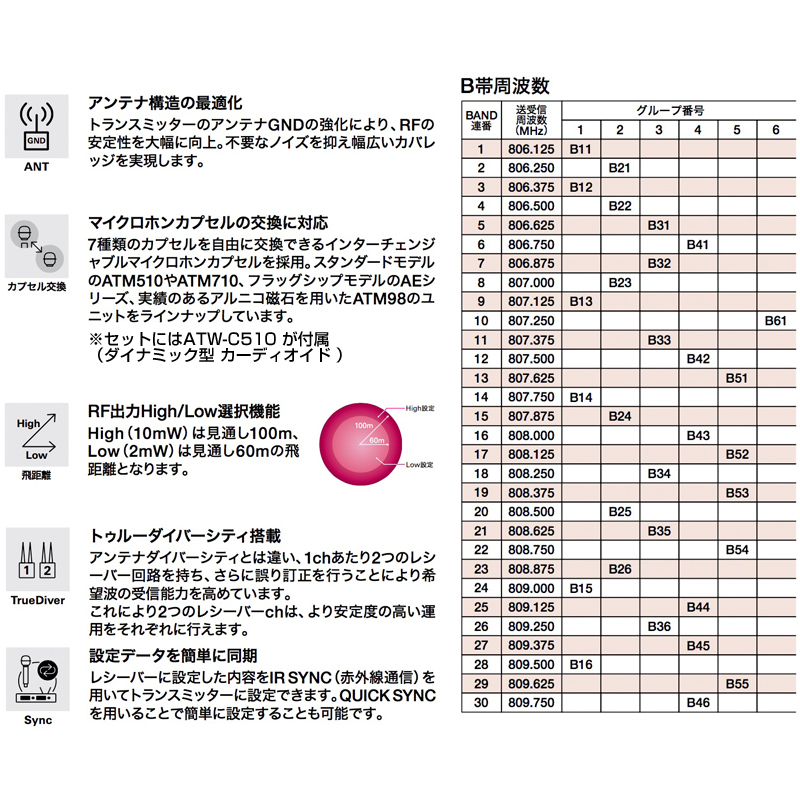

通信周波数帯 :Band HH1:806.125～809.750MHz(周波数個数:30)
最大同時使用(推奨) :6チャンネル
最小周波数ステップ :125 kHz
変調方式 :FM
最大周波数偏移 :ATW-T3201HH1:±38 kHz(THD:10%)
ダイナミックレンジ :ATW-T3201HH1(Mic input)：115dB 以上、A-weighted、typical
　　　　　　　　　 ATW-T3201HH1(Inst input)：112dB 以上、A-weighted、typical
全高調波歪率 :1.0%以下(at 1 kHz、±17.5kHz deviation)
動作範囲 :100m ※干渉信号のない開けた環境。
周波数特性 :ATW-T3201:31～15,500Hz ※取り付けられたマイクロホンによって異なります。

●受信機 ( レシーバー ) ：ATW-R3210
受信方式 :ダイバーシティ
イメージ妨害比 :60dB nominal
受信感度 :20dBuV(SN比 60dBA) (50Ω termination)

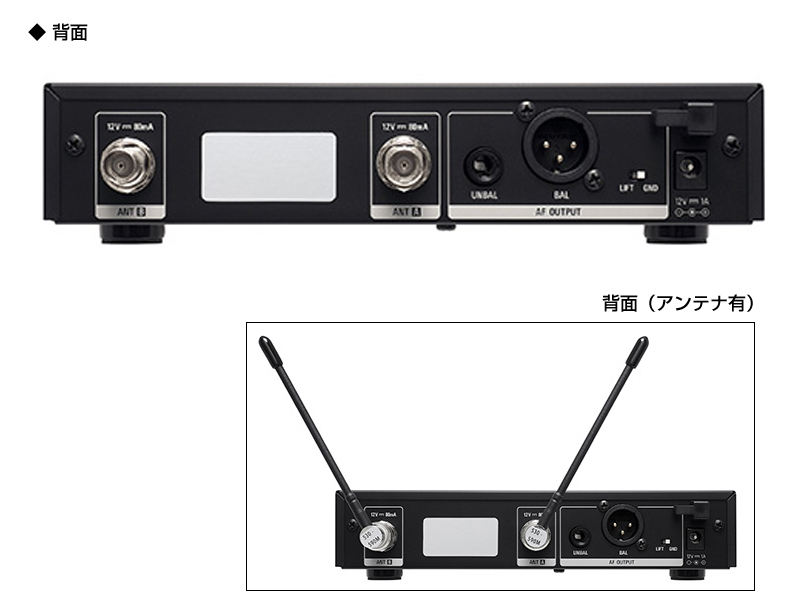

最大出力レベル : XLR、バランス、+14dBV、
6.3mm、アンバランス、+8dBV
アンテナ入力 :BNC型、50Ω
アンテナ供給電源 :DC12V、160mA(A/B合算)
電源 :AC100～240V 50/60Hz
　　DC12V 1A(センタープラス)スイッチング外部電源
動作温度範囲 :-5°C ～45°C
外形寸法 :210.0×191.0×43.4mm(W×D×H)
質量 :約1.1kg

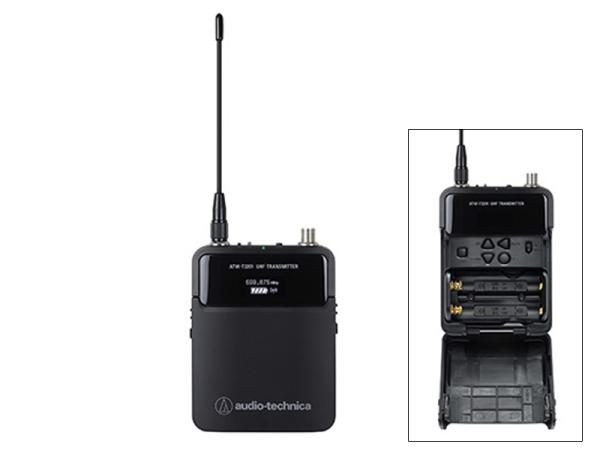

●送信機 (2ピーストランスミッター)：ATW-T3201
RF出力 :High：10mW、Low：2mW(switchable)、at 50Ω
入力端子 : 4ピンロッキングコネクター（ピン1：GND、ピン2：INST INPUT、ピン3：MIC INPUT、ピン4：DC BIAS +5V）
ハイパスフィルター(low-freq. roll-off) :125Hz、12dB/Octave
電源 :DC3V(単3形アルカリ乾電池2本使用時)
動作温度範囲 :-5°C ～45°C
電池寿命 :単３形アルカリ乾電池使用時：9時間、
　 単３形ニッケル水素充電池使用時：9.5時間
※電池の種類、使用方法、使用環境によって異なります。
外形寸法 :64×82×23mm(W×D×H)
質量(電池除く) :約102g

● 付属品：ラックマウント（長・短）、ラックマウント用ねじセット、ホイップアンテナ×2、AC アダプター

● 別売：ギターケーブル(ストレート) AT-GcH 、
　　 ギターケーブル(L型) AT-GRcH 、
　　 ラべリアマイクロホン AT829cH、
　　 ハンズフリーコンデンサーマイクロホン ATM75cH、
　　 ラべリアマイクロホン AT831cH
