TASCAM ( タスカム ) AV-P3040 ◆ 電源・パワーディストリビューター
《 パワーディストリビューター/コンディショナー 》AV-P SERIES (^_^)v
◆ TASCAM ( タスカム ) AV-P3040
[ 商品説明 ]
『AV-P3040』は、40A(20A × 2)の供給が可能。 電源は分電盤から直接配線することができ、20Aブレーカーを2系統搭載。

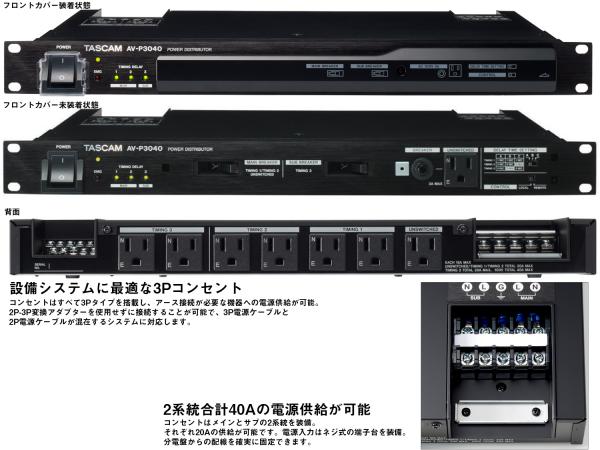

主電源に連動する3Pコンセントを後面パネルに6口、非連動3Pコンセントは前面パネルおよび後面パネルに1口ずつ装備。
また、すべてのコンセントを3Pにすることにより、3P→2P変換アダプターを使用せず接続することが可能で、3P/2P電源ケーブルが混在するシステムにも対応します。
■機能一覧
・メイン/サブ2系統合計最大40A供給が可能
・分電盤からの直接配線に対応
・1系統あたり最大20A供給が可能
・極性付き3Pコンセントを搭載
・主電源連動コンセントを6口装備 (後面パネル)
・主電源非連動コンセントを2口装備 (前面パネル1口、後面パネル1口)

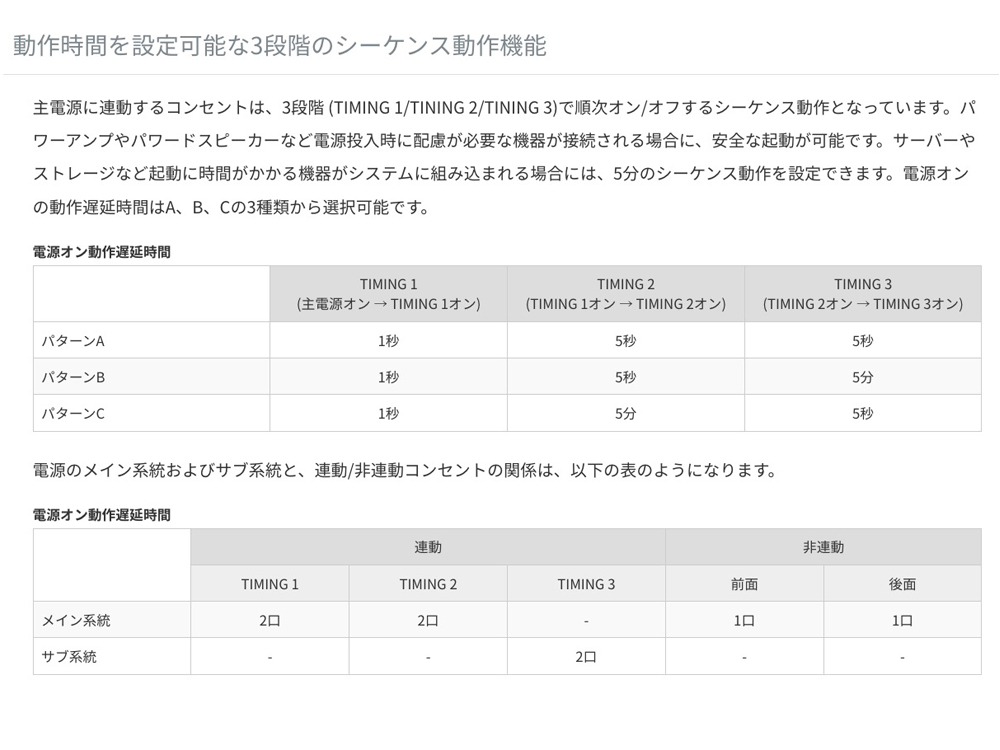

・動作時間を設定できる3段階のシーケンス (遅延)動作機能
メイン:TIMING 1、TIMING 2
サブ :TIMING 3
・誤操作や事故を防止する、主電源スイッチクリアカバーおよび前面パネルカバー装備
・過負荷から電源を保護するブレーカーを搭載 (メイン:20A、サブ:20A、フロント:3A)

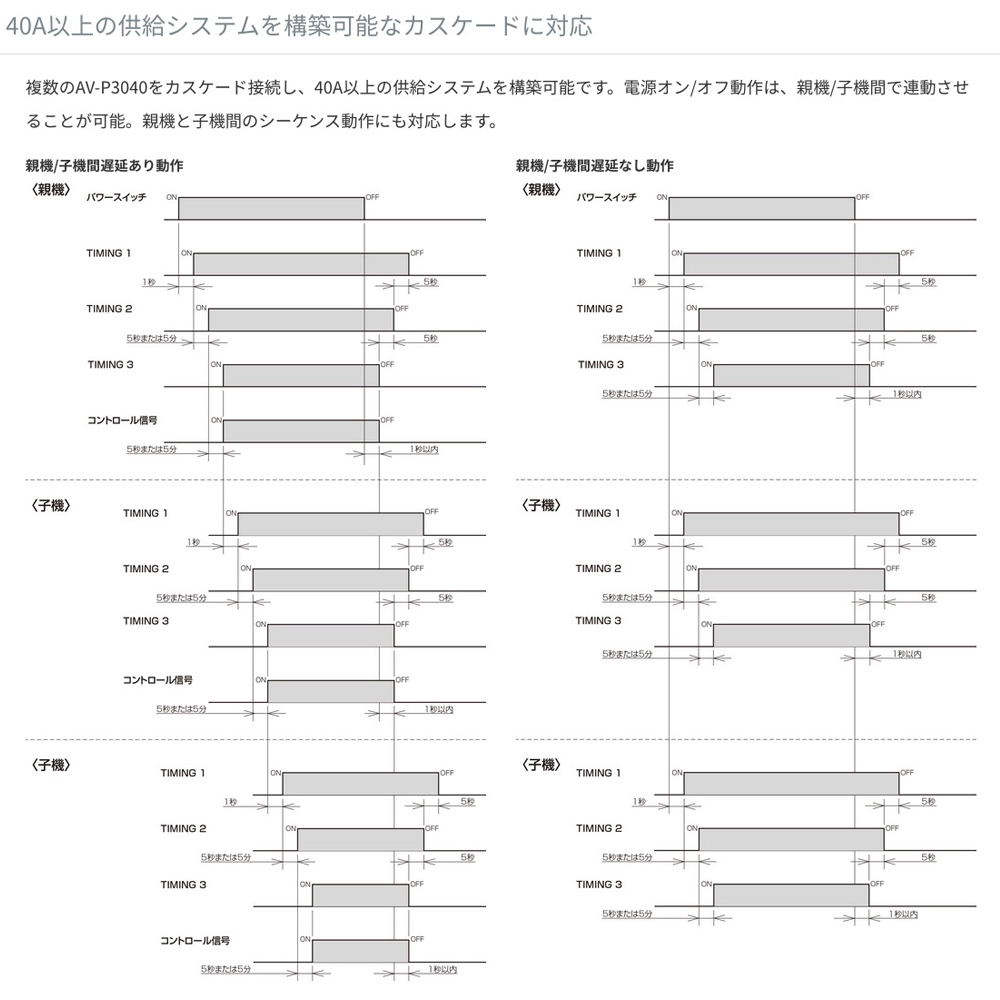

・40A以上の供給システムを構築可能なカスケードに対応

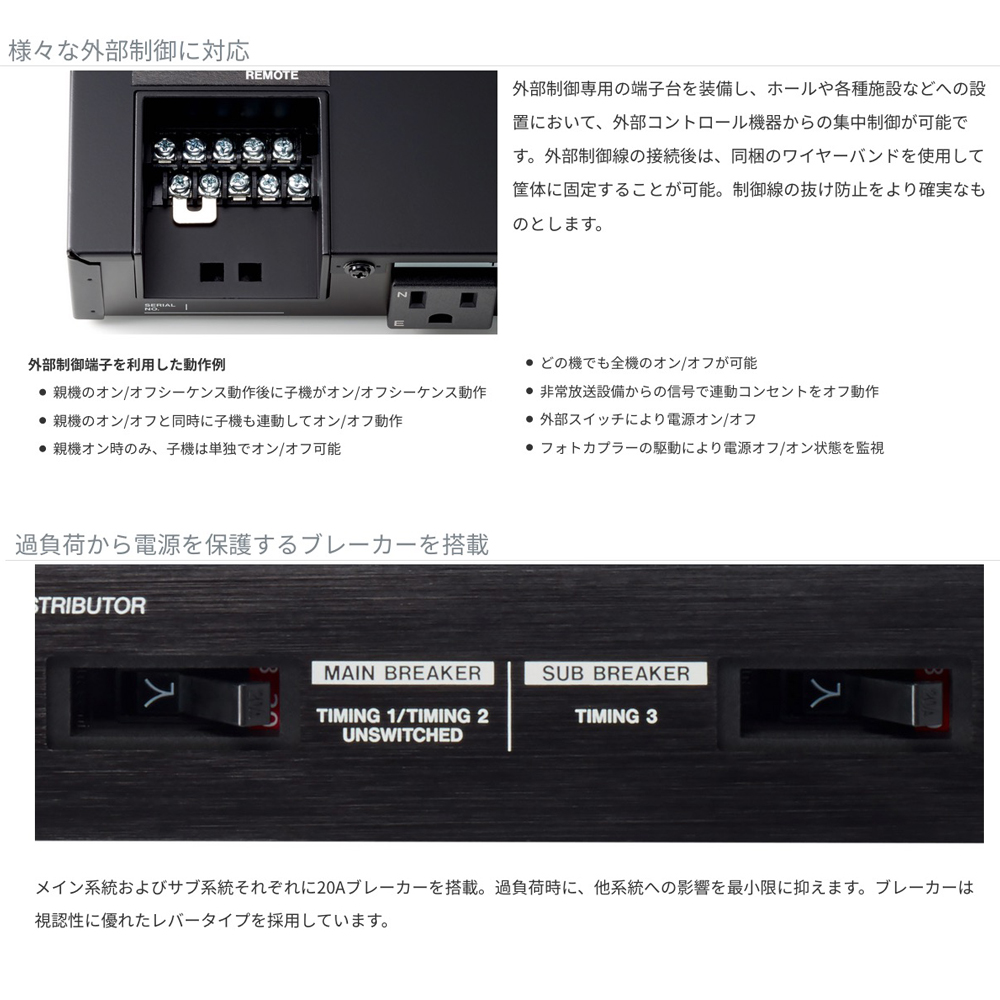

・多種多様な外部制御に対応可能な外部制御端子を装備
・非常放送設備からの信号で電源供給を遮断する非常放送に対応
・セッティングしやすい奥行き300mmのロングボディ
・1Uラックマウントサイズ
[ 仕様 ] | |
◆ 電源 | 90-110V、50/60Hz |
[ 最大定格電流 ] | 40A(20A × 2) |
電源非連動 + TIMING 1 + TIMING 2 | 最大20A |
TIMING 3 | 最大20A |
[ 電源コンセント ] | |
電源非連動 | フロントパネル 3P × 1口、リアパネル 3P × 1口 |
◆フロントパネル 3P | 最大3A |
◆リアパネル 3P | 最大15A |
電源連動 | リアパネル 3P × 6口(TIMING 1/2/3 各2口) |
◆リアパネル 3P | 最大15A (1個当たり) |
[ 電源ON遅延時間 ] | |
◆ パターンA | TIMING 1-2:5秒、TIMING 2-3:5秒 |
◆ パターンB | TIMING 1-2:5秒、TIMING 2-3:5分 |
◆ パターンC | TIMING 1-2:5分、TIMING 2-3:5秒 |
[ 電源OFF遅延時間 ] | |
◆ パターンA、B、C共通 | TIMING 3-2:5秒、TIMING 2-1:5秒 |
[ 外部電源制御入力端子 ] | |
◆ 入力電圧 | 5V~24V |
[ 外部電源制御入力端子 ] | |
◆出力電圧 | 10V~12V |
[ 非常用放送設備端子 ] | 16~25mA |
◆入力電圧 | 24V |
[ 非常用放送設備端子 ] | 6W |
[ 外形寸法 ] | 482.6(W) × 45(H) × 300(D) mm |
[ 質量 ] | 3.7kg |
[ 付属品 ] | クリアカバー(電源シーケンススイッチ用)、DCケーブルクランプ × 2、ACケーブルクランプ、ケーブルクランプねじ(M3 × 10) × 2、ラックマウントビスキット、取扱説明書(保証書付き) |
RoHSに対応しています。 仕様および外観は改善のため予告なく変更することがあります。 |
