TASCAM ( タスカム ) LA-80MKII ◆ アンバラン・バランス ラインコンバーター
アンバランス/バランスラインコンバーター LA-80MKII
アンバランス入力をバランス出力に変換する回路を8系統内蔵したアンバランス/バランス・ライン・コンバー ター。
信号の有無を表示するインジケータや、接続機器のレベルを揃える半固定トリムを装備しています。
また入力信号の分配(ADA: Audio Distributed Amplifier)機能を装備。アンバランス入力信号を分配してバランス出力が可能です。
1UラックマウントサイズのTASCAMレコーダーと同寸法の TASCAM標準1Uラックマウントサイズを採用しており、
ラックマウント時に奥行きがフラットになります。
●アンバランスからバランス変換8系統
●アンバランス規定入力レベル-10dBV

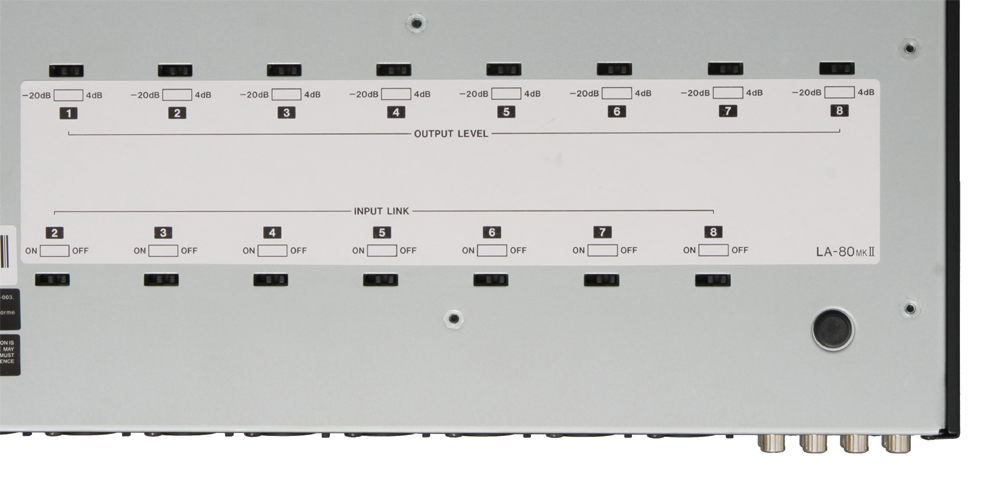

●バランス規定出力レベル 4dBu/-20dBu切り替え

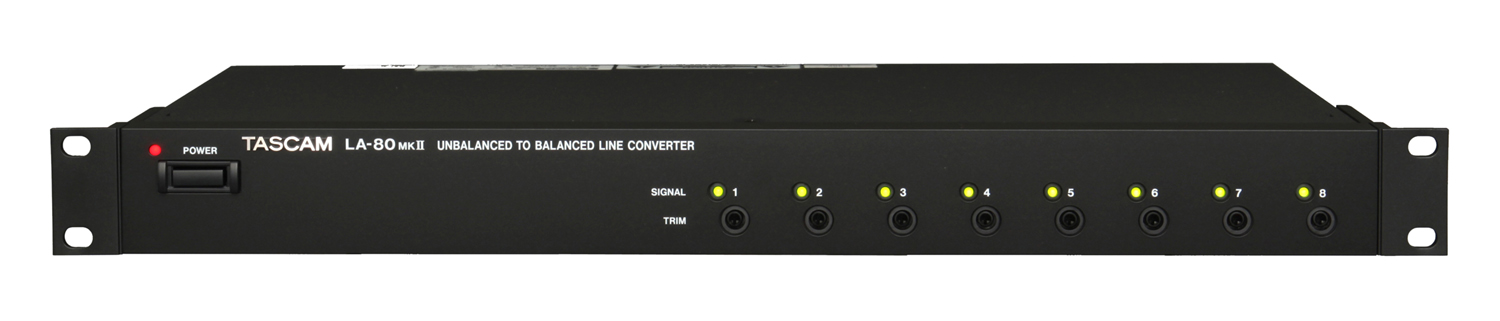

●信号の有無を表示するインジケータ

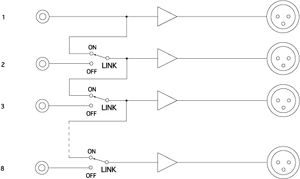

●アンバランス入力信号を分配してバランス出力可能(ADA: Audio Distribution Amplifier)
●1入力8出力や、1入力4出力を2系統など、様々なオーディオ分配仕様を設定可能
●チャンネル毎に信号レベルを±12dBの範囲で微調整できる半固定TRIMを装備

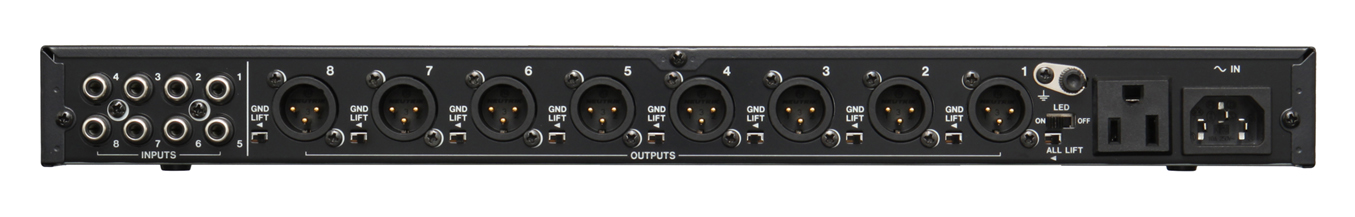

●複数の機器接続時のアース・ループ対策に有効な、バランス端子のGND LIFTスイッチ
●ラックマント時のアース・ループ対策に有効なGND ALL LIFT スイッチ
●TASCAM標準1Uラックマウントサイズ
●電源スイッチと非連動の3P電源アウトレット装備
[LA-80との主な機能相違点] | ||
LA-80MKII | LA-80 | |
信号の有無を表示するインジケータ | ○ | × |
アンバランスからバランス変換側へのオーディオ分配(ADA)機能 | ○ | ○ |
信号レベル微調整用半固定トリムの可変範囲 | ±12dB | ±6dB |
定格 | |
UNBALANCE TO BALANCE | |
入力(アンバランス)
|
RCAピンジャック |
入力インピーダンス
|
23kΩ (INPUT LINKスイッチ オール OFF) 2.8kΩ (INPUT LINKスイッチ オール ON) |
規定入力レベル
|
−10dBV |
最大入力レベル
|
+4.8dBV |
インジケータ検出レベル
|
−38dBV 以上 |
出力(バランス)
|
XLR-3-32相当 (1:GND、2:HOT、3:COLD) |
出力インピーダンス
|
94Ω |
規定負荷インピーダンス
|
10kΩ |
最小負荷インピーダンス
|
600Ω |
規定出力レベル
|
+4dBu (OUTPUT LEVELスイッチ:+4dBu) −20dBu (OUTPUT LEVELスイッチ:-20dBu) |
最大出力レベル
|
+23dBu |
TRIM可変範囲 | ±12dB |
電源 | AC100−240V、50/60Hz |
消費電力 | 6W |
質量 | 3kg |
外形寸法 | 482.6(幅)×44.5(高さ)×295(奥行き) mm (突起部含む) |
性能 | |
S/N比 |
90dB 87dB |
総合歪率 | 0.007%以下 (1kHz、規定入出力レベル) |
周波数特性 | 20Hz~100kHz ±3dB (規定入出力レベル) |
クロストーク | −90dB (1kHz、規定入出力レベル、600Ωターミネート) |
※仕様および外観は改善のため予告なく変更することがあります。
