《 アナログミキサー 》

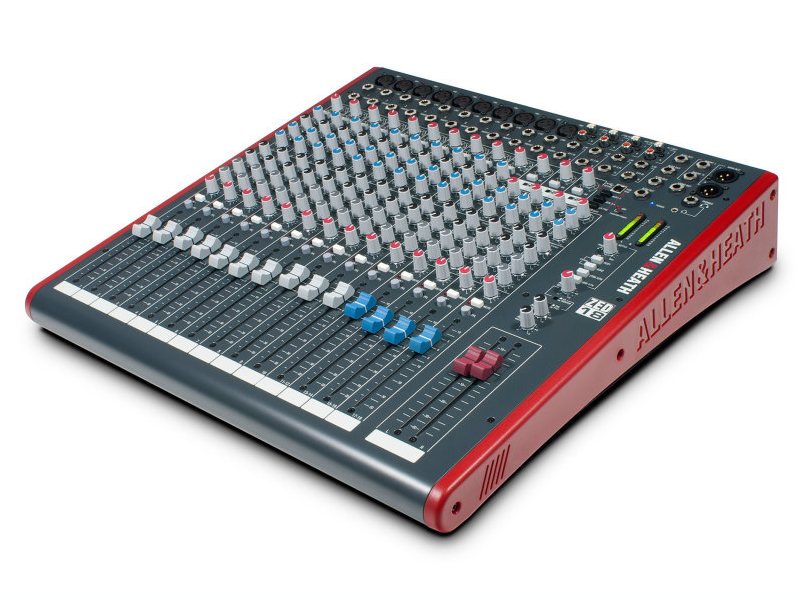

◆ ALLEN&HEATH  ( アレン アンド ヒース )　ZED-18 ◆ アナログミキサー

［ 商品説明 ］
◆ ZEDシリーズ : ZED-18

ZED-18は、このクラスとしては比類ない高度な機能を持っています。
10系統のモノラル・チャンネルと4系統のステレオ・チャンネルをコンパクトに集約し、様々なシーンで能力を発揮。使い勝手の良いUSBオーディオ出入力も備え、よりシンプルでスムーズなステレオ・レコーディングを実現します。


■主な特徴
・モノラル・チャンネル10系統
・ノイトリック製マイクXLR端子
・ノイトリック製1/4インチ端子
・チャンネル・インサート
・広範囲なゲイン幅を誇るDuoPreマイク／ライン入力
・MusiQ採用の3バンド・イコライザー
・AUX4系統
・ミュート・インジケーター
・ステレオ音像のパン
・PFL/ピーク・インジケーター
・アルプス製100mmフェーダー
・2バンドEQ付ステレオ・チャンネル4系統、音源追加用入力
・ステレオ・リターン＆プレイバック
・全チャンネルにレベル・コントロール
・12セグメント棒グラフ・メーター
・AUX1/2でモノ／ステレオ切替
・モニター出力セクション
・ステレオ出力ソースの追加
・使い勝手の良いUSBステレオ・オーディオ入出力
・48Vのファンタム電源
・オプションのラックマウント・アダプターを使用して11Uのスペースにラックマウント可

■寸法（W×H×D）：464×98×465mm（突起部含まず）
■質量：約13kg


◆USBオーディオ
オーディオ・データをコンピュータ上で扱うことは、ライブ・サウンド／ミュージック・プロダクションではもはや常識。ZEDシリーズのミキサーでは、これをフレキシブルで簡単に行うことができます。コンピュータの背面にあるサウンド・カードの入力端子にやっと接続したと思ったら、レベルがおかしいとかノイズがひどいとか…そんな体験はもう過去のことです。ZEDならUSB接続し、ミキサー上でUSBルーティングを選択、コンピュータ側でデバイスを選択するだけです。また、コンピュータ上のオーディオ・アプリケーションやDAWにあるエフェクト・プラグインを簡単に活用することもできます。
Send options:
1) Main Mix Left + Right (Post-fade)
2) Main Mix Left + Right (Pre-Fade)
3) Auxes 1-2
4) Auxes 3-4

Return Options:
1) To Stereo 3 channel

◆MusiQ
ZED-18は、中域バンドが周波数可変の、レスポンスに優れた3バンドEQを搭載。イコライズするために最適化されたスロープ（Q）を設定したMusiQを使用しています。

◆DuoPre
ZEDシリーズにはすべてDuoPreプリアンプを採用。2 段設計で、各段ごとに入念にコントロールされたゲインが得られます。XLR入力端子からの信号を増幅する際のゲインは、69dBというワイドな幅ながら、そのコントロール域にわたって均等に配分されるので、信号レベルのコントロールが向上します。ほとんどのゲインは1段目から来るので、不要なノイズは最低限に抑制。ライン・レベルの信号は、ライン入力端子からプリアンプの2段目に接続。このため、ライン入力で高インピーダンスにマッチングさせる時に、ノイズを抑えられるという大きな利点があります。

◆構造
大多数のミキサーの内部基盤は一枚で、そこにノブやスイッチが取り付けられています。しかしZEDシリーズでは、フロント・パネルに対してチャンネルごとに縦に基盤を配置し、各ノブをフロント・パネルにメタル製のナットで止めています。このような構造をとることで、より造りが強固となり、長年の使用にも耐えることができるのです。

■ZED Mid (2-Bus)
4AUX
18chアナログミキサー
■16フェーダー(100mm)
10モノ入力(XLR,インサート用TRS付)
3ST入力(TRS)
ST RTN(TRS)
2TRK RTN(TRS)
4AUX出力（TRS:2pre,2post）
Rec用出力(RCA)
ALT出力(RCA)
Main mix ST出力(XLR,インサート用TRS付)+モノ出力(TRS)
ヘッドフォン出力(TRS+3.5mmミニ)
48Vファンタム電源搭載
USB1.1オーディオインターフェス(USB-B: 2IN
2OUT)
寸法（W×H×D）：464×98×465mm（突起部含まず）
質量：約13kg
