■商品概要

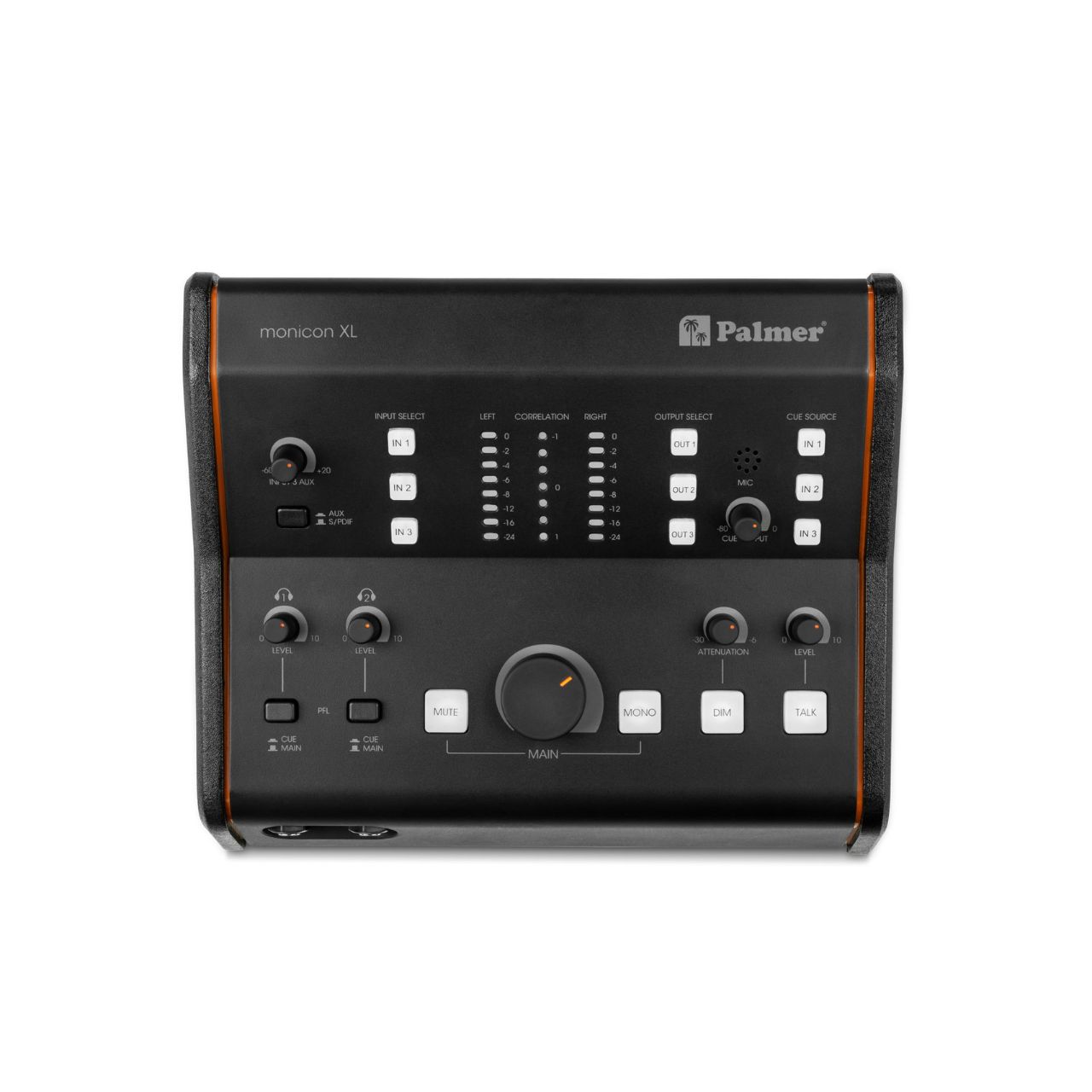

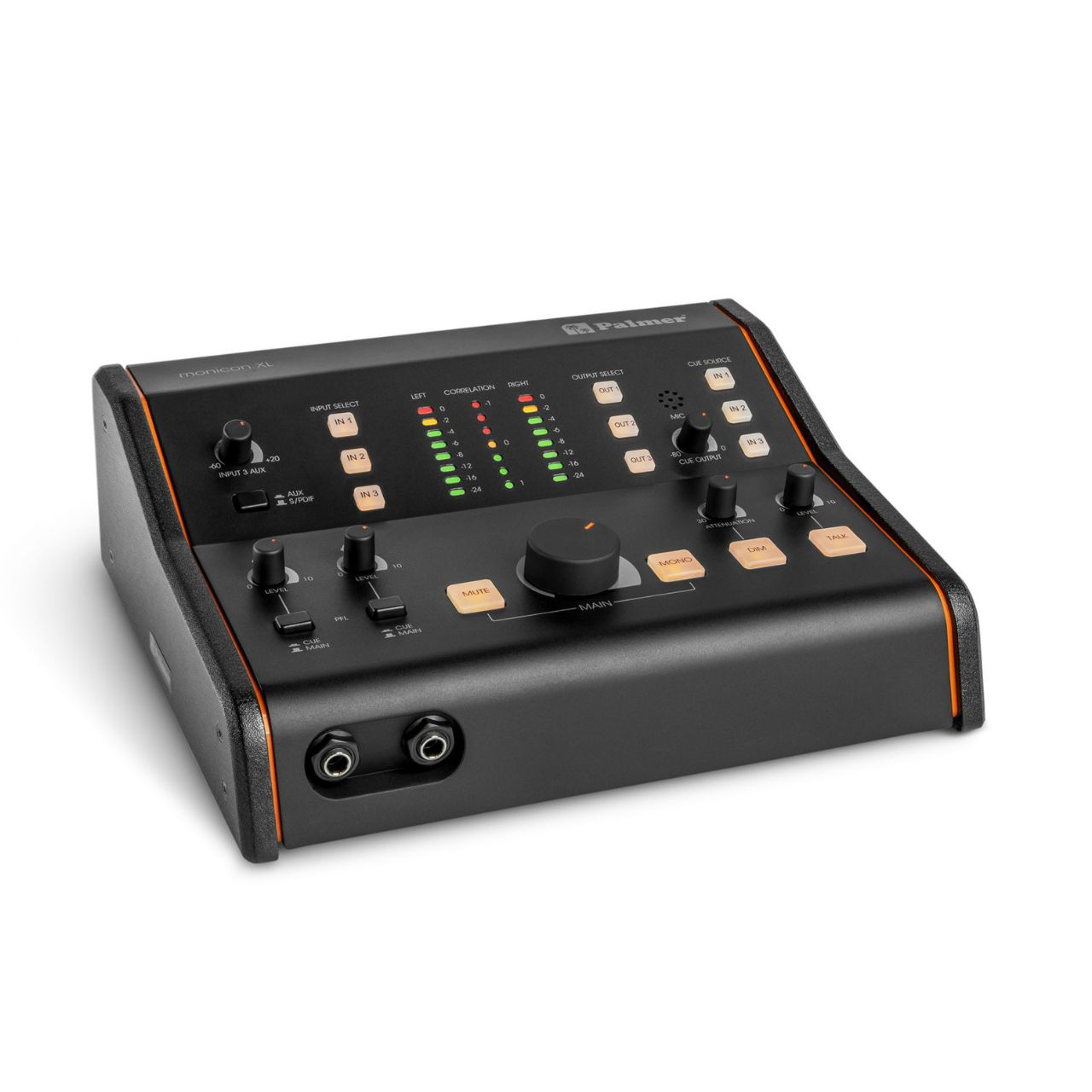

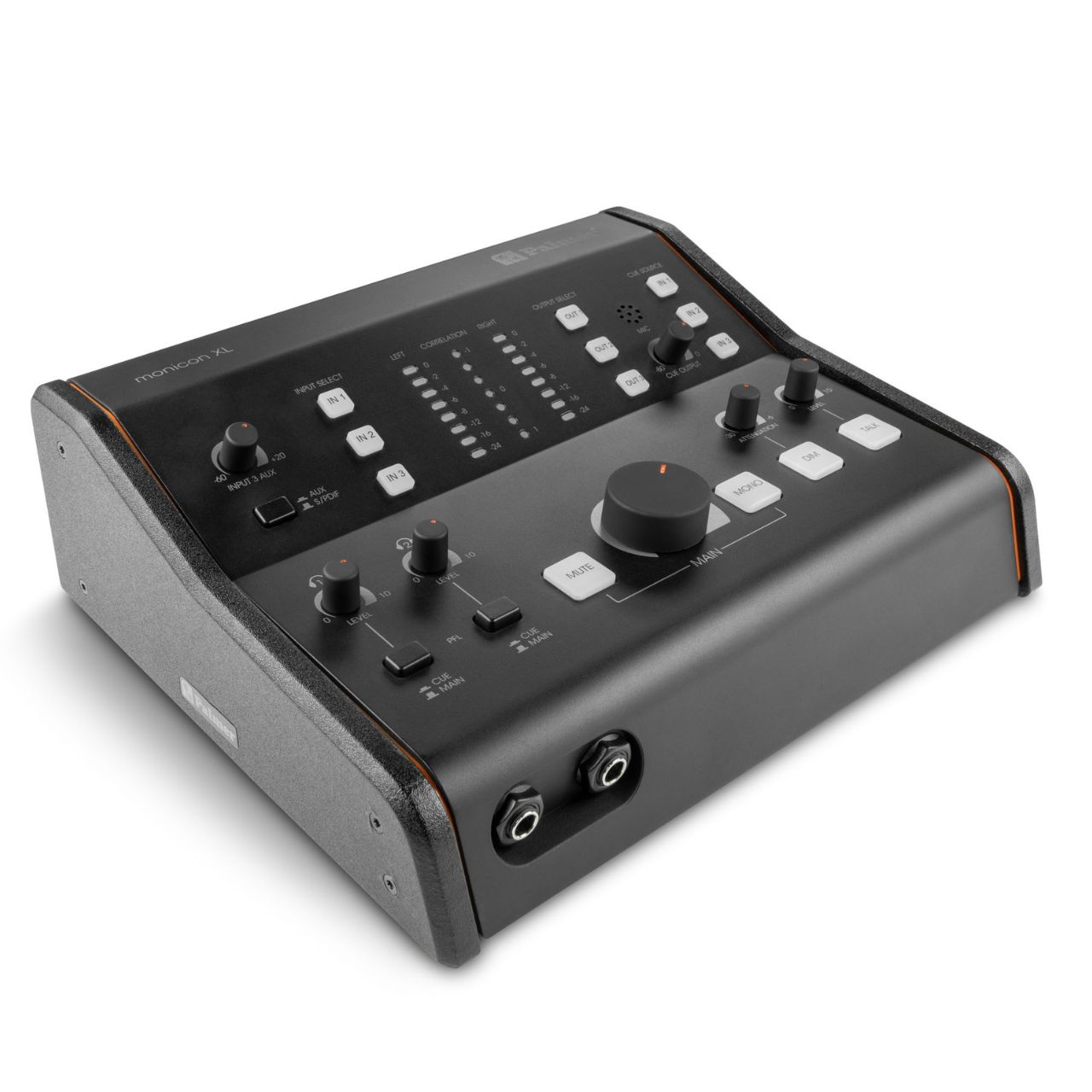

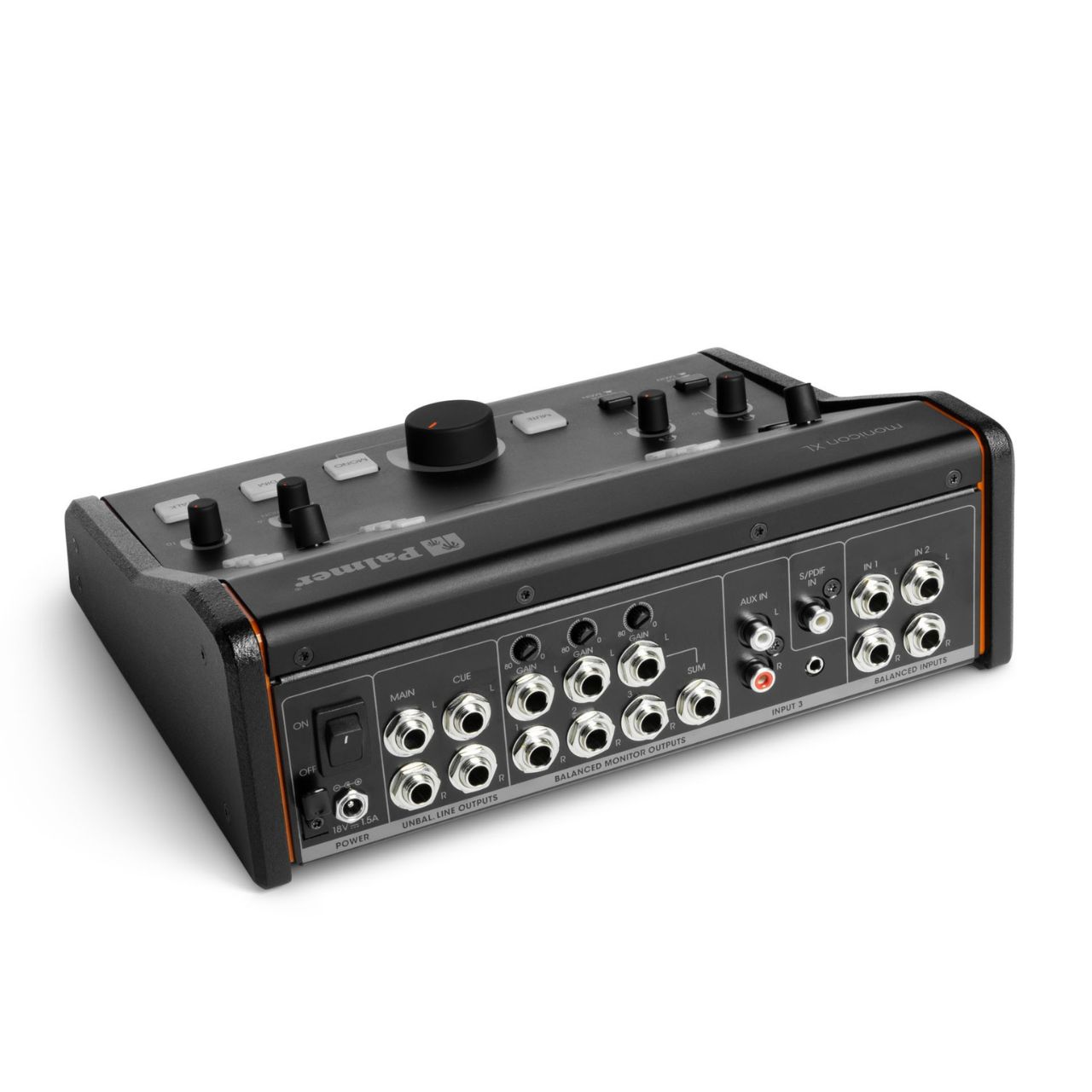

Palmer Monicon XL は多彩な入力と出力を自在にコントロールできるスタジオ用モニターコントローラーです。操作しやすいコンソールデザインを採用し、複数のオーディオソースとスタジオスピーカーを自在にコントロールできる理想的なツールです。

■主な特徴

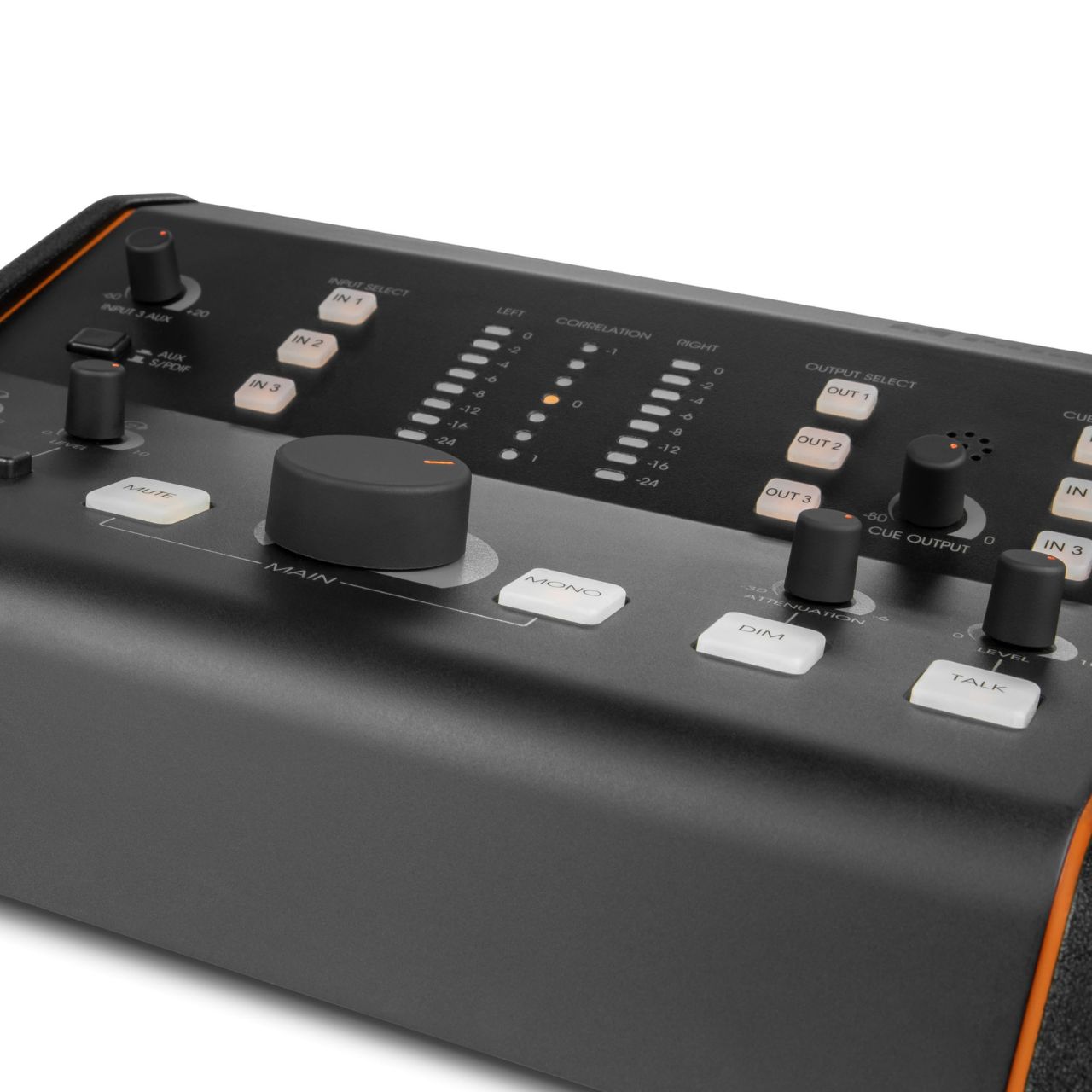

3系統のアナログステレオ入力に加え、S/PDIF入力を搭載しており、3ペアのモニタースピーカーに出力することが可能です。それぞれに個別のボリュームコントロールを備えているため、各チャンネルのレベル調整が可能です。さらに、モノラル出力を備え、モノラルスピーカーやサブウーファー専用の出力として利用できます。入力や出力の切り替えは、視認性の高いLEDランプ付きボタンで直感的に操作可能です。本製品の最大の特徴として、Correlation Meter機能が搭載されており、中央部にあるLEDメーターよる表示でステレオオーディオ信号のLRチャンネル間の位相状態を視覚的に示します。機能設定の一部はカスタマイズ・保存が可能で、作業に合わせた柔軟な作業環境を実現します。

＜追加機能＞
・アナログコンソールによる遅延を防ぎ、音源などを劣化なく再生

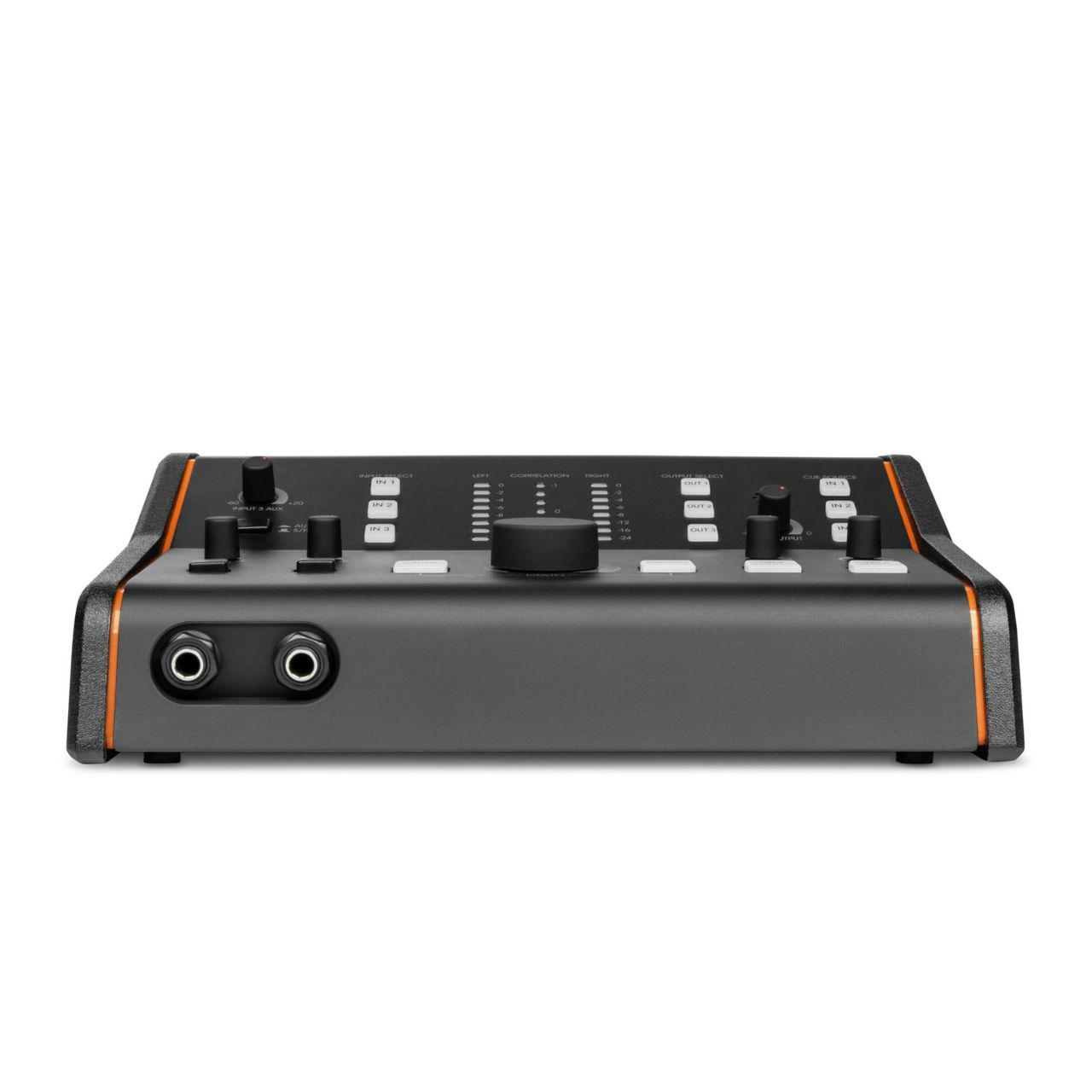

・2系統の独立したヘッドフォン出力（MAIN／CUE信号を切替可能）
・DIM機能でレベル調整可能なトークバックマイク（LEDランプボタン付き）を内蔵
・モノラル切替、ミュート機能、大型のボリュームノブでスムーズな操作が可能

■主な仕様
タイプ アクティブ

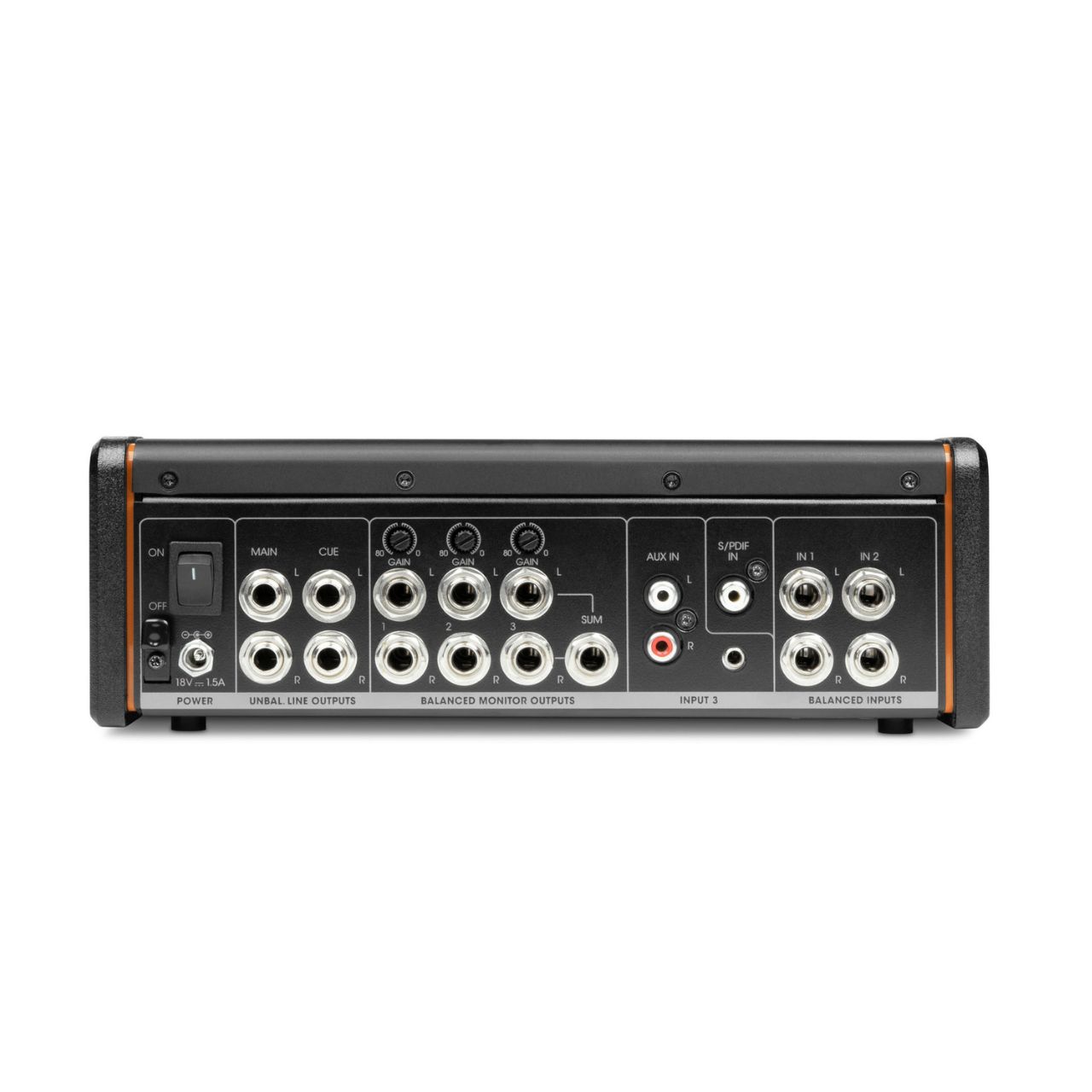

出力端子 6.3 mm TRSジャック
最大出力レベル +25 dBu（バランス）、+20 dBu（アンバランス）
ヘッドフォン出力最大出力 75 mW @ 32 Ω
出力インピーダンス 600 Ω
入力端子 IN 1 + 2：6.3 mm TRSジャック（L+R）
IN 3：RCA（L+R）、3.5 mmステレオジャック、S/PDIF同軸
最大入力レベル +20 dBu
入力インピーダンス 10 kΩ（バランス）、5 kΩ（アンバランス）
S/PDIF DA 24 bit（44.1 / 48 / 96 kHz対応）
周波数特性 12 Hz ～ 90 kHz（-1 dB）
全高調波歪率（THD） 0.002 %（20 Hz～20 kHz帯域）
S/N比 102 dB（A-weighted @ +4 dBu）
ダイナミックレンジ 115 dB（AES17）
CMRR 55 dB以上
最大減衰 111 dB（アッテネーター+ミュート）、86 dB（アッテネーターのみ）
トークバックマイク エレクトレット・コンデンサーマイク
コントロール 電源スイッチ
MAINボリューム

入力切替（IN 1 / 2 / 3）
出力切替（OUT 1 / 2 / 3）

CUEソース選択（IN 1 / 2 / 3）

INPUT 3ボリューム
INPUT 3 AUX/SPDIF切替

CUE出力

ヘッドフォン1 + 2 レベル調整
ヘッドフォン1 + 2 MAIN/CUE切替

MUTE、MONO、DIM、DIM減衰調整
TALK、TALKレベル調整

モニター出力 OUT 1 / 2 / 3 GAIN

表示 各入力/出力/ソース切替用のLED付きボタン
8段階LEDレベル表示（ピークホールド付き）
7段階LED CORRELATION表示

電源 外部アダプター
動作電圧 18 V DC, 1.5 A
動作環境 温度0～40℃、
動作湿度 80％未満（結露なし）
材質 金属 / MDF
表面 パウダーコーティング / プラスチックコーティング
カラー ブラック
デザイン コンソール型
寸法（W × H × D） 254 × 84 × 215 mm
重量 1.512 kg
付属品：電源アダプター
