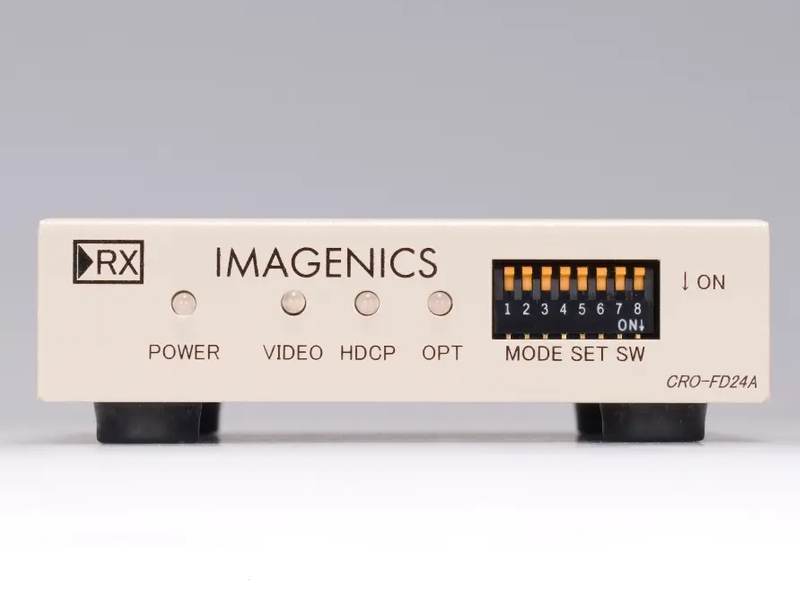

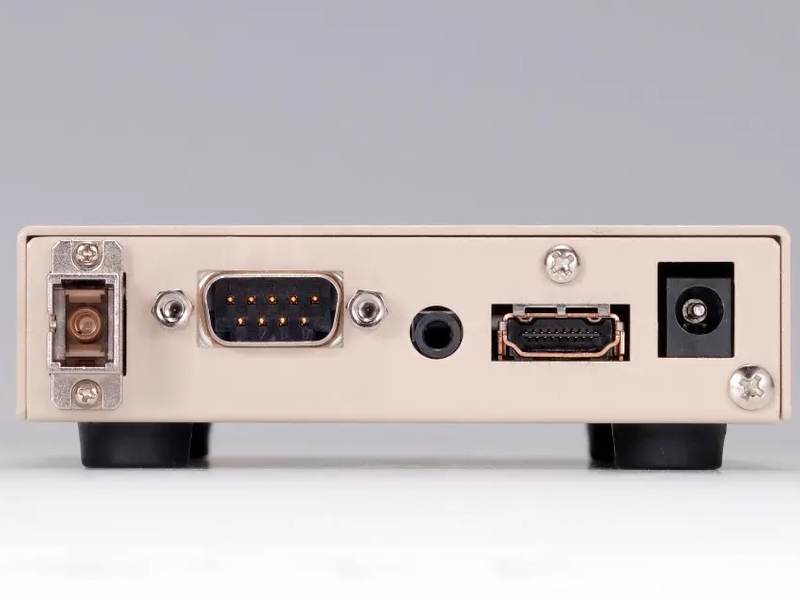

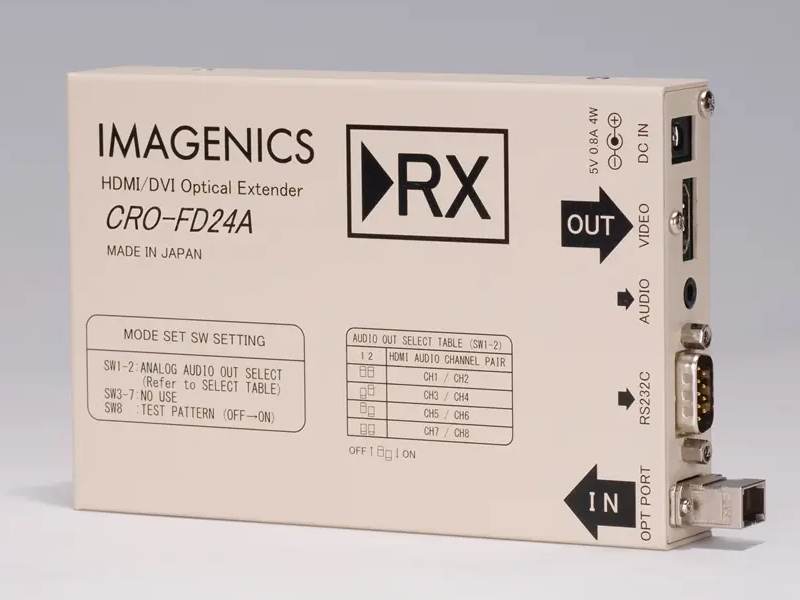

IMAGENICS ( イメージニクス ) CRO-FD24ARX ◆ HDMI/DVI 光延長器
CRO-FD24ARX ◆ HDMI/DVI 光延長器 CRO-FD24RXのマイナーチェンジモデル
《 HDMI/DVI 光延長器 》
◆ IMAGENICS ( イメージニクス ) CRO-FD24ARX
［ 商品説明 ］
◆ 光ファイバコード（シングルモードファイバもしくはマルチモードファイバ）１本で映像、アナログ音声、RS-232C を伝送します。
◆ ※RS-232C の伝送は片方向の送信動作のみ可能です。
◆ HDCP(著作権保護)付デジタル映像信号(HDMI、DVI）に対応。
◆ 一般的なBD に収録されている3D 映像に対応。
◆ デジタルエンベデッド音声2CH をアナログ音声変換出力可能。
◆ システム検証等で便利なテストパターン表示機能を搭載。
◆ 最大伝送距離はシングルモードファイバ使用時約10km、マルチモードファイバ使用時約1ｋm。
◆ ※最大伝送距離は一般的な伝送特性の光ケーブル一条を使用した場合の目安です。
◆ 旧製品の送信機 CRO-FD24TXと相互接続が可能です。マルチモードファイバでの相互接続時は光減衰器をご使用ください。
◆ CRO-FD24TX + 光減衰器 ⇒ マルチモードファイバ ⇒ CRO-FD24ARX の順の接続となります。
|
光入力部 |
光入力レベル |
-18 dBm ～ -1 dBm (平均パワー) |
|
レーザ発振波長 |
1.3 μm |
|
レーザ安全性 |
クラス1 (JIS C 6802 , IEC 825-1) |
|
適合光ファイバ、コネクタ仕様 |
ファイバ種別：シングルモードファイバ
カテゴリー、コア径、クラッド：OS1相当時9.5 μm/125 μm
心数：1
研磨：PC研磨、SPC研磨、AdPC研磨、UPC研磨
コネクタ：SCコネクタ
ファイバ種別：GIマルチモードファイバ
カテゴリー、コア径、クラッド：OM3、OM2相当時50 μm/125 μm、OM1相当時62.5 μm/125 μm（寸法は参考値）
心数：1
研磨：PC研磨、
コネクタ：SCコネクタ
|
|
映像出力部 |
HDMI-A コネクタ 1 系統
TMDS 信号（デジタルRGB,YPbPr） HDMI-A コネクタ1 系統
シングルリンク TMDS 信号 （24bit フルカラー信号）1 系統
ピクセルクロック 25 MHz ～ 165 MHz（VGA@60 ～ UXGA@60
およびWUXGA@60(RB)）に対応（ HDCP 対応、DVI 信号入力可能）※送信器から送られてきた映像信号がそのまま出力されます |
|
音声出力部 |
ステレオミニジャックφ3.5
不平衡アナログ音声 2 チャンネル 1 系統 |
|
出力インピーダンス |
ローインピーダンス |
|
音声周波数特性 |
20 Hz ～ 20 kHz にて、-1 dB ～ +1 dB |
|
音声SN比 |
82 dB 以上(1 kHz のA 特性フィルター通過にて) |
|
音声歪率 |
0.05 % 以下 |
|
音声サンプリング周波数 |
24 bit 48 kHz リニアPCM 方式 |
|
最大音声出力レベル |
+10 dBu (HDMI エンベデッド音声出力 0 dBFs 時) |
|
RS-232C |
D-Sub9 ピンオス 1 系統
ボーレートは9.6 kbps、19.2 kbps、38.4 kbpsから選択
※本機は送信器から受信器への片方向送信のみ可能です |
|
内蔵機能 |
プラグアンドプレイ機能(エミュレート用EDID 内蔵)
テストパターン出力
アナログ音声のエンベデッド音声化機能、
オンスクリーンによる動作状態のインフォメーション表示機能 |
|
伝送距離 |
シングルモードファイバ使用時 最大約 10 km
マルチモードファイバ使用時 最大約1km
※保証値ではありません。光伝送路の諸特性により伝送可能距離は変わりますのでご了承下さい |
|
電源 |
DC 5 V 0.8 A |
|
消費電力 |
4 W(最大) |
|
質量 |
約500 g |
|
外形寸法 |
幅100 mm×高さ25 mm×奥行150 mm （突起物を含まず） |
|
付属品 |
AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力)
HDMI コネクタ抜け止め金具(CL-1) 1 個 |
ご注意)DVI/HDMI関連の機器・ケーブルは、すべてイメージニクス社製品での構成を推奨します。
一部の他社製品（海外製を含む）との混在組み合わせでは、既定の性能を維持できず思わぬ不具合が発生する場合があります。この場合、イメージニクス社製品の動作を保証できない場合があります。
備考：ラックマウントには、別売のラックマウント金具（MK-U104）等が必要です。
仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
