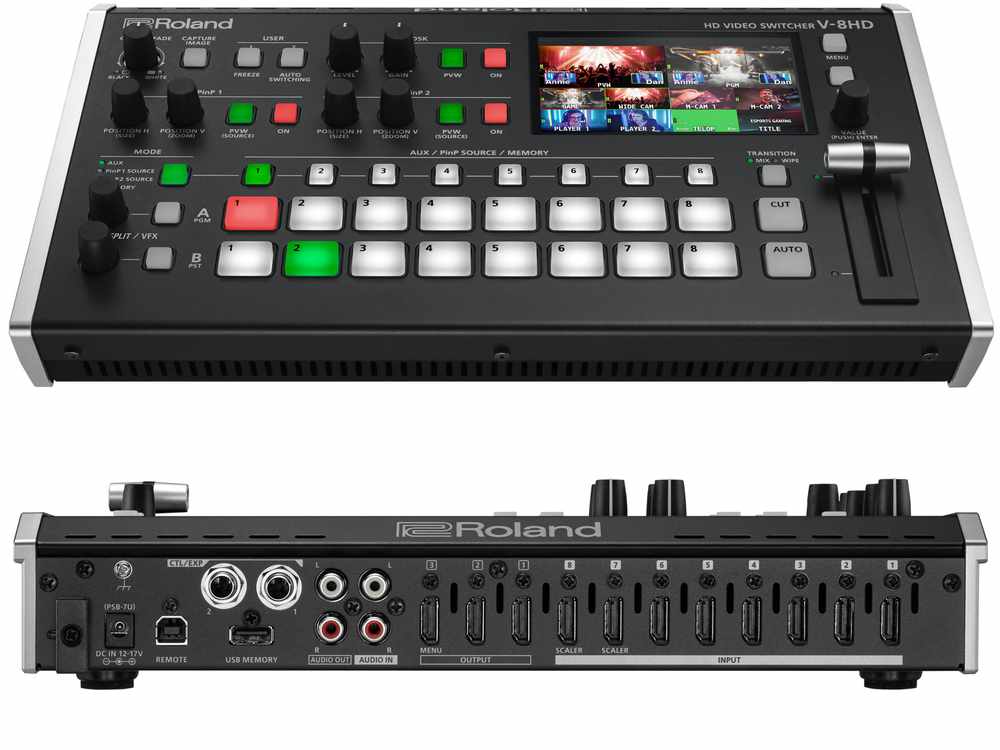

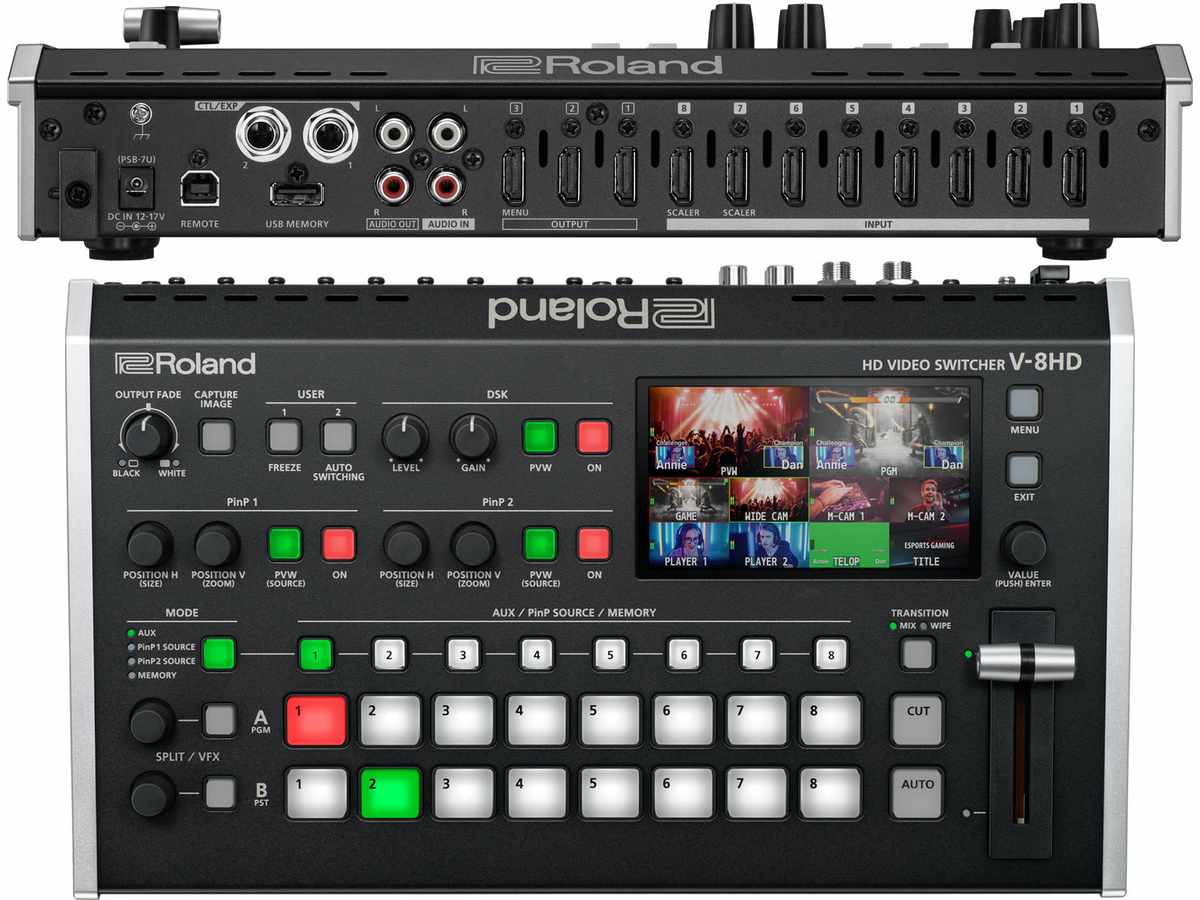

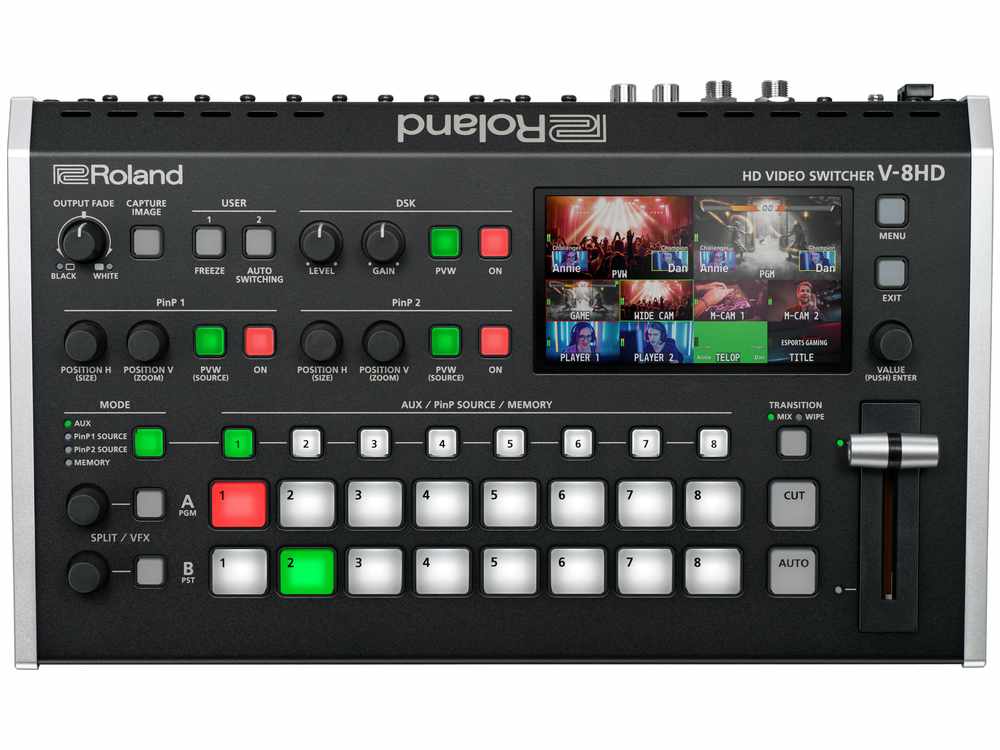

Roland ( ローランド ) V-8HD ◆ ビデオスイッチャー

《 HDMI 8 入力／3 出力 HDビデオスイッチャー 》

◆ ROLAND ( ローランド )  V-8HD  HD VIDEO SWITCHER

［ 商品説明 ］

映像演出の創造にもっと可能性を... 8入力を自在に操るビデオ・スイッチャー

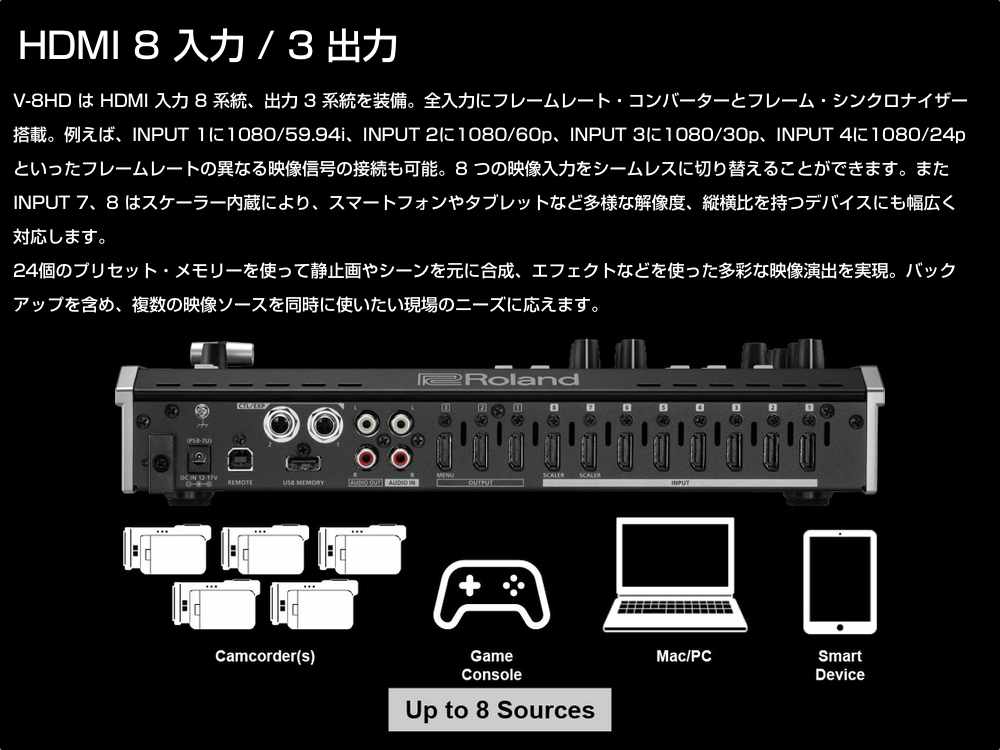

ビデオ・スイッチャー V-8HD はコンパクトなサイズながら HDMI 8 入力／3 出力
スチル・メモリーやシーン・メモリーを使い、多彩かつクリエイティブなライブ・イベントが演出可能
映像、音声の切り替えだけでなく、ピクチャー・イン・ピクチャーやテロップなどの合成も 1 台でできるオールイン・ワン設計
カメラや PC、タブレットなど多種多様な HDMI デバイスと効率的なワークフローを実現します

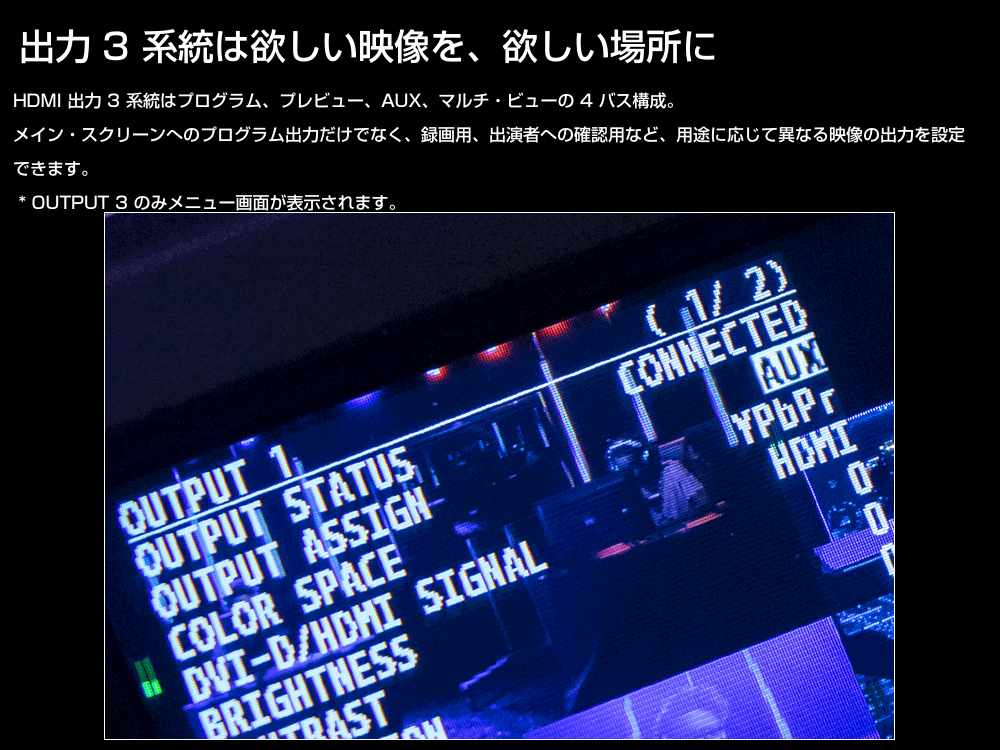

・HDMI 入力 8 系統、出力 3 系統、4 バスによる映像・音声処理

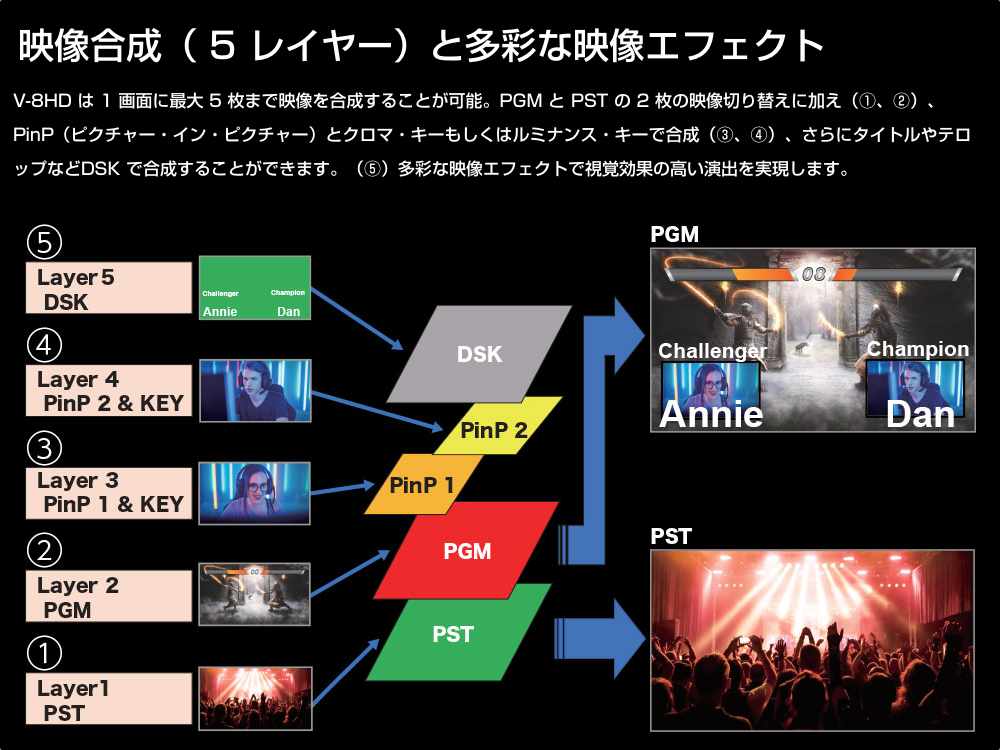

・PinP やキー合成、テロップなど最大 5 レイヤーを使った画面演出が可能
・映像・音声を一括管理できる視認性の高いマルチビュー用ディスプレイ内蔵
・本体に静止画を最大 8 枚まで内蔵可能（不揮発メモリー）

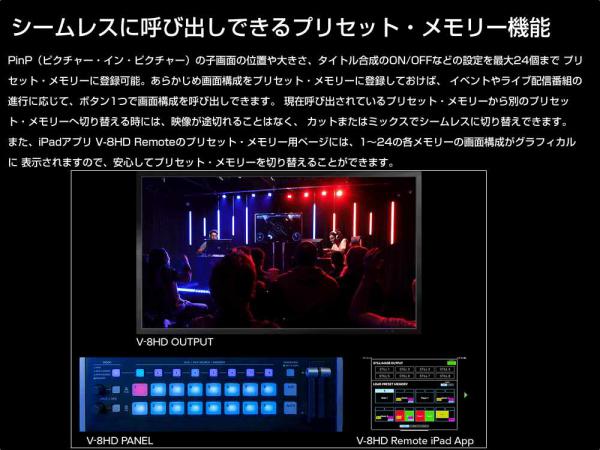

・イベント進行を妨げないシームレスな画面、設定呼び出しができるプリセット・メモリー機能
・REC ステータス / REC コントロール機能による他社機器との連携

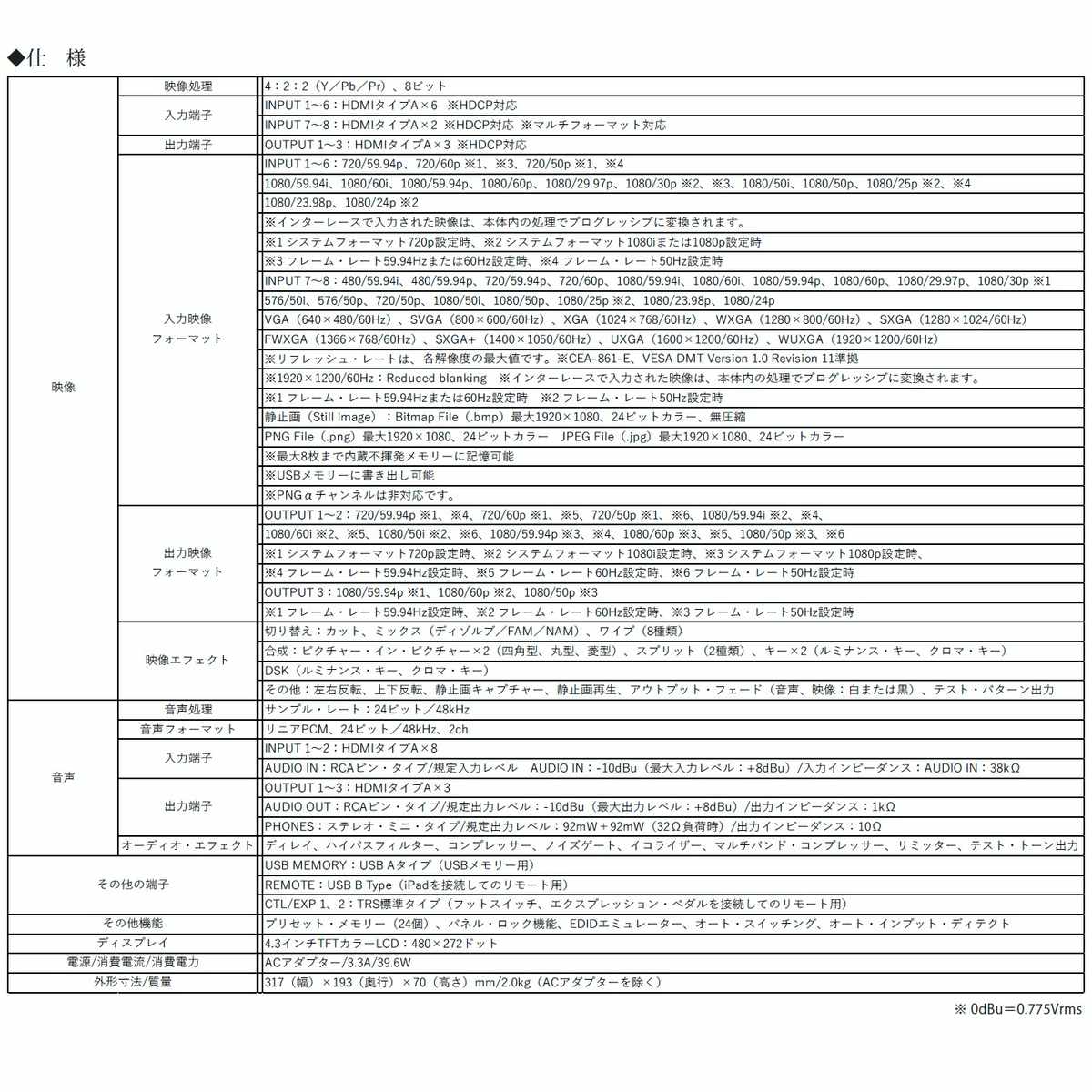

■ 仕様

◆映像
映像処理
    4：2：2（Y/Pb/Pr）、8ビット
入力端子
    INPUT 1～6：HDMI タイプ A x6
    ※HDCP対応

    INPUT 7～8：HDMI タイプA x2
    ※HDCP対応
    ※マルチフォーマット対応
出力端子
    OUTPUT 1～3：HDMI タイプ A x3
    ※HDCP対応
入力映像フォーマット
    INPUT 1～6：
    720/59.94p、720/60p ※1、※3
    720/50p ※1、※4
    1080/59.94i, 1080/60i, 1080/59.94p, 1080/60p, 1080/29.97p, 1080/30p ※2、※3
    1080/50i, 1080/50p, 1080/25p ※2、※4
    1080/23.98p, 1080/24p ※2
    ※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
    ※1 システム・フォーマット 720p 設定時
    ※2 システム・フォーマット 1080i  または 1080p 設定時
    ※3 フレーム・レート 59.94Hz 設定時 または 60Hz設定時
    ※4 フレーム・レート 50Hz 設定時

    INPUT 7～8：
    480/59.94i、480/59.94p、720/59.94p、720/60p、1080/59.94i、1080/60i、1080/59.94p、1080/60p、1080/29.97p、1080/30p ※1
    576/50i、576/50p、720/50p、1080/50i、1080/50p、1080/25p ※2
    1080/23.98p、1080/24p
    VGA（640×480/60Hz）、SVGA（800×600/60Hz）、XGA（1024×768/60Hz）
    WXGA（1280×800/60Hz）、SXGA（1280×1024/60Hz）
    FWXGA（1366×768/60Hz）、SXGA+（1400×1050/60Hz）
    UXGA（1600×1200/60Hz）、WUXGA（1920×1200/60Hz）
    ※リフレッシュ・レートは、各解像度の最大値です。
    ※CEA-861-E、VESA DMT Version 1.0 Revision 11 準拠
    ※1920×1200/60Hz：Reduced blanking
    ※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
    ※1 フレーム・レート 59.94Hzまたは60Hz設定時
    ※2 フレーム・レート 50H z設定時

    静止画（Still Image）：
    Bitmap File（.bmp）最大 1920×1080、24 ビットカラー、無圧縮
    PNG File（.png）最大 1920×1080、24 ビットカラー
    JPEG File（.jpg）最大1920×1080、24ビットカラー
    ※最大8枚まで内蔵不揮発メモリーに記憶可能
    ※USBメモリーに書き出し可能
    ※PNG α チャンネルは非対応です。

出力映像フォーマット
    OUTPUT 1～2：
    720/59.94p ※1、※4
    720/60p ※1、※5
    720/50p ※1、※6
    1080/59.94i ※2、※4
    1080/60i ※2、※5
    1080/50i ※2、※6
    1080/59.94p ※3、※4
    1080/60p ※3、※5
    1080/50p ※3、※6
    ※1 システム・フォーマット 720p 設定時
    ※2 システム・フォーマット 1080i 設定時
    ※3 システム・フォーマット 1080p 設定時
    ※4 フレーム・レート 59.94Hz 設定時
    ※5 フレーム・レート 60Hz設定時
    ※6 フレーム・レート 50Hz 設定時

    OUTPUT 3：
    1080/59.94p ※1
    1080/60p ※2
    1080/50p ※3
    ※1 フレーム・レート 59.94Hz設定時
    ※2 フレーム・レート 60Hz設定時
    ※3 フレーム・レート 50Hz設定時
映像エフェクト
    切り替え：カット、ミックス（ディゾルブ／FAM／NAM）、ワイプ（8種類）
    合成：ピクチャー・イン・ピクチャー×2（四角型、丸型、菱型）、スプリット（2種）、キー×2（ルミナンス・キー、クロマ・キー）、DSK（ルミナンス・キー、クロマ・キー）
    その他：左右反転、上下反転、静止画キャプチャー、静止画再生、アウトプット・フェード（音声、映像：白または黒）、テスト・パターン出力

◆音声
音声処理
    サンプリング・レート：24 ビット／48 kHz
音声フォーマット
    リニア PCM、24 ビット／48kHz、2ch
入力端子
    INPUT 1～2：HDMI タイプ A x8
    AUDIO IN：RCA ピン・タイプ
出力端子
    OUTPUT 1～3：HDMI タイプ A x3
    AUDIO OUT：RCA ピン・タイプ
    PHONES：ステレオ・ミニ・タイプ
規定入力レベル
    AUDIO IN：-10dBu（最大入力レベル：+8dBu）
入力インピーダンス
    AUDIO IN：38kΩ
規定出力レベル
    AUDIO OUT：-10dBu（最大出力レベル：+8dBu）
    PHONES：92mW＋92mW（32Ω負荷時）
出力インピーダンス
    AUDIO OUT：1kΩ
    PHONES：10Ω
オーディオ・エフェクト
    ディレイ、ハイ・パス・フィルター、コンプレッサー、ノイズゲート、イコライザー、マルチバンド・コンプレッサー、リミッター、テスト・トーン出力

◆その他
その他の端子
    USB MEMORY：USB A タイプ（USB メモリー用）
    REMOTE：USB B タイプ（iPad を接続してのリモート用）
    CTL/EXP x2：TRS 標準タイプ（フットスイッチ、エクスプレッション・ペダルを接続してのリモート用）
その他機能
    プリセット・メモリー（24 個）
    パネル・ロック機能
    EDID エミュレーター
    オート・スイッチング
    オート・インプット・ディテクト
ディスプレイ
    4.3 インチ TFT カラー LCD：480×272 ドット
電源
    ACアダプター
消費電流
    3.3A
消費電力
    39.6 W

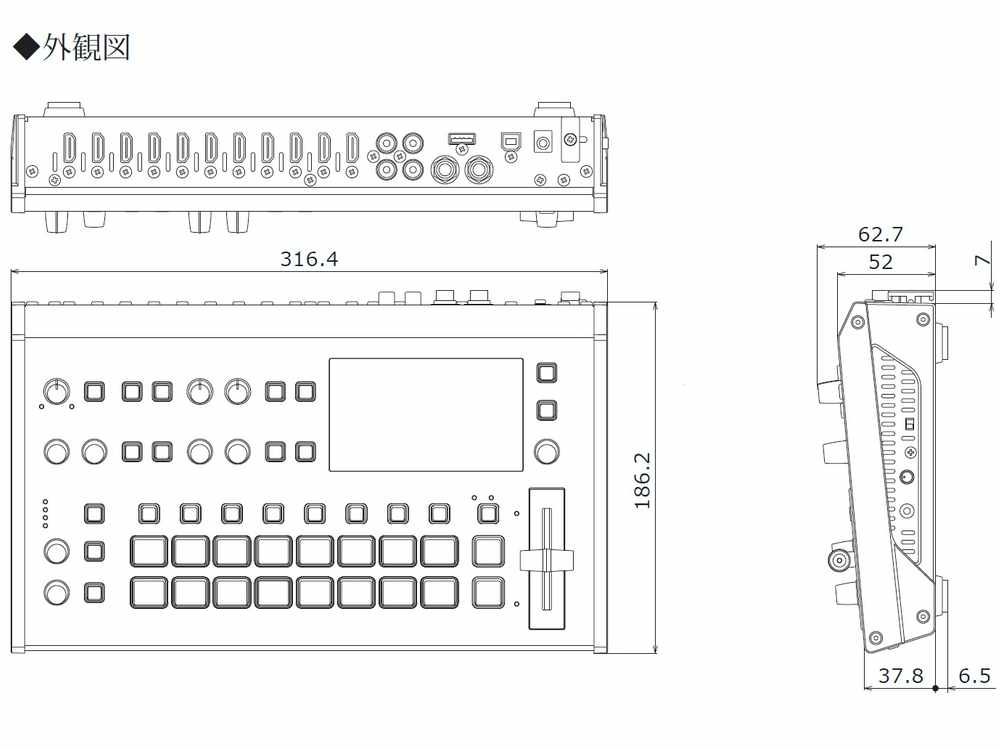

外形寸法

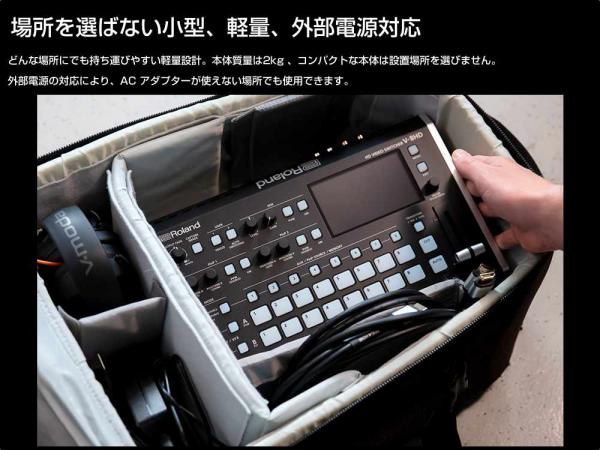

    317（幅）×193（奥行）×70（高さ）mm
質量
    2.0 kg（ACアダプターを除く）
付属品
    取扱説明書
    ACアダプター
    電源コード

※ 0dBu＝0.775Vrms
