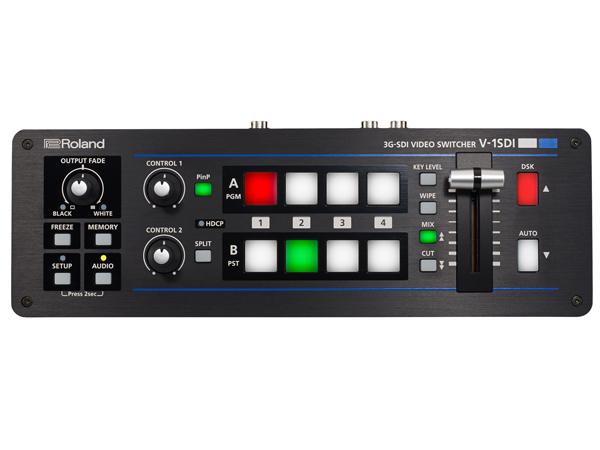

Roland ローランド V-1SDI ◆ 3G-SDI/HDMI対応 ビデオスイッチャー
4チャンネル HDビデオスイッチャー 3G-SDI/HDMI対応
《 コンパクトサイズ HDビデオスイッチャー 》 3G-SDI VIDEO SWITCHER
◆ ROLAND ( ローランド ) V-1SDI ◆ ビデオスイッチャー
[ 商品説明 ]
V-1SDIは、3G-SDI/HDMIに対応したHDビデオ・スイッチャーです。
下位モデルのRoland V-1HDでは対応していない3G-SDIに対応。
コンパクトでどこでも使えるので、プロダクションやイベント、設備などの様々なシーンで使えます。
FULL HD 1080pに対応し、高画質で映像のスイッチングができます。14chデジタル・オーディオミキサーも内蔵し、3G-SDIとHDMIの中の音声、アナログ入力したラインとマイクの音声をミックスできます。
主な特徴
・SDIとHDMIカメラ、スマートホン、タブレット、パソコンに対応
・コントロールパネルと一体型
・ハーフA4サイズ
・Full HD 1080p 対応
・入力: 3G-SDI x 3系統 / HDMI x 2系統(HDCP対応)
・出力: 3G-SDI x 2系統 / HDMI x 1系統(HDCP対応)
・4画面入力マルチビューワー(ラベル表示機能、オーディオメーター表示機能搭載)
・DSK(ダウン・ストリーム・キーヤー)、PinPなどの合成エフェクト搭載
・全14チャンネルオーディオミキサー内蔵
・Windows/Mac対応アプリV-1SDI RCSによるソフトウェアコントロール・RS-232,USB-MIDI経由の外部制御
※HDCP対応
◇入力端子◇

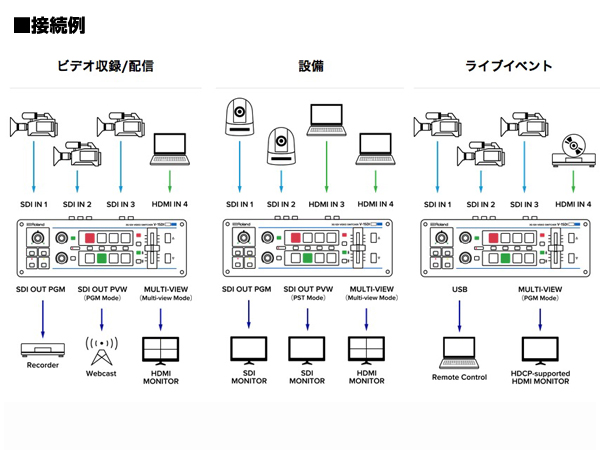

V-1SDIはチャンネル1とチャンネル2が3G-SDI入力で、チャンネル3が3G-SDI入力またはHDMI入力で、チャンネル4がスケーラー付きのHDMI入力となっています。 この仕様により、ビデオ・カメラやパソコンを混在させたような接続が可能です。
V-1SDIのチャンネル1からチャンネル3は1080p/1080i/720pをサポート。1080iと1080pフォーマットを同時に入力することができます。チャンネル4はスケーラーを搭載し、SDフォーマットからPCフォーマットまで広く対応しています。HDCPに対応し、Blu-rayドライブなどの機器からのHDMI出力をスイッチングできます。
◇出力端子◇
V-1SDIは2つの3G-SDI出力と1つのHDMI出力を搭載。PVW端子とMULTI-VIEW端子はプログラム、マルチビューまたはフルフレームプレビューを任意で設定できます。
◇Quad Input Multi-viewer ◇
4分割のプレビュー出力はコマ落ちしないフルフレーム表示。タリー表示のほかに、入出力音声のモニタリングに便利なレベルメーターを表示できます。
◇Composition Effects◇
DSKやPinP、スプリット、4画面合成といったエフェクトなど搭載。
DSK(ダウン・ストリーム・キーヤー)機能は、PinPやSplitなどの合成の上に、テロップなどをキー合成することができます。DSKはルミナンス・キー(黒、白)とクロマ・キー(青、緑)をサポートしています。
◇Audio Mixing◇
14チャンネルデジタルオーディオミキサーを搭載。 SDIまたはHDMIからの5つのステレオ入力と、ライン入力とマイク入力できます。
全てのオーディオ入力には映像と音声を同期させるディレイ機能が搭載しています。 オーディオフォロー機能を使えば、ビデオのスイッチングに合わせてオーディオを切り替えられます。
ミキシング結果は、ライン出力のほかに、SDI / HDMI出力にエンベデッドできます。 ※最大ディレイタイムは500msです。
◇Remote Control◇
パソコンにUSB接続して、Windows / Mac対応の専用ソフト「V-1SDI RCS」で制御できます。
ビデオやオーディオ・ミキサーの操作の他に、V-1SDIの各種設定を変更できます。
RS-232を装備し、映像システムで使うことができます。
[ 仕様 ] |
◆ 電源 |
-
・ACアダプター
|
◆ 消費電流 |
-
・2.1A
|
◆ 消費電力 |
-
・25W
|

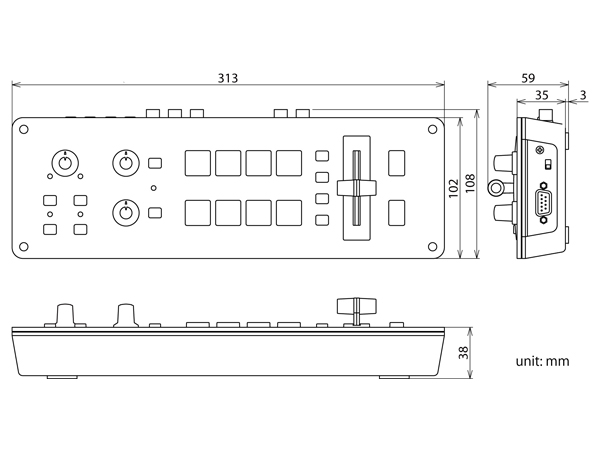

◆ 幅 (W) ×奥行き (D)×高さ (H) (mm) |
-
・313 × 108 × 59
|
◆ 質量 |
-
・1.2(本体のみ) kg
|
◆ 付属品 |
・取扱説明書
・ACアダプター
・電源コード
・コード・フック
・保証書
・ローランド ユーザー登録カード |
※ 詳しいスペックはメーカーサイトなどでご確認ください。
※ 製品の仕様及びデザインは改良のため予告なく変更することがあります。
[ 映像 仕様 ] |
◆映像処理 |
・4:2:2(Y/Pb/Pr)、8ビット |
◆入力端子 |
・SDI INPUT 1~3:BNC×3
※SMPTE 424M(SMPTE 425M-AB)、292M準拠
・HDMI INPUT 3~4:Type A(19ピン)×2
※HDCP対応
※INPUT 3は、SDIかHDMIのどちらかを選択 |
◆出力端子 |
・SDI OUT PGM:BNC×1
・SDI OUT PVW:BNC×1
※SMPTE 424M(SMPTE 425M-AB)、292M準拠
・HDMI OUT MULTI-VIEW:Type A(19ピン)×1
※HDCP対応 |
◆入力映像フォーマット |
・SDI INPUT 1~3
SMPTE 296M、274M準拠
・HDMI INPUT 3
720/59.94p、720/50p(FORMAT切替スイッチ 720p設定時)
1080/59.94i、1080/50i、1080/59.94p、1080/50p(FORMAT切替スイッチ 1080i または 1080p設定時)
・HDMI INPUT 4
480/59.94i、576/50i、480/59.94p、576/50p、720/59.94p、720/50p、
1080/59.94i、1080/50i、1080/59.94p、1080/50p、
VGA(640×480/60Hz)、SVGA(800×600/60Hz)、XGA(1024×768/60Hz)、
WXGA(1280×768/60Hz)、SXGA(1280×1024/60Hz)、FWXGA(1366×768/60Hz)、
SXGA+(1400×1050/60Hz)、UXGA(1600×1200/60Hz)、WUXGA(1920×1200/60Hz)
※リフレッシュ・レートは各解像度の最大値です。
※VESA DMT Version 1.0 Revision 11準拠
※1920×1200/60Hz:Reduced blanking
※インターレースで入力された映像は、本体内の処理でプログレッシブに変換されます。
※フレーム・レートはSETUPパラメーターで選択します。(59.94または50) |
◆出力映像フォーマット |
・SDI OUT(PGM/PVW)
SMPTE 296M、274M準拠
・HDMI OUT MULTI-VIEW
720/59.94p、720/50p(FORMAT切替スイッチ 720p設定時)
1080/59.94i、1080/50i(FORMAT切替スイッチ 1080i設定時)
1080/59.94p、1080/50p(FORMAT切替スイッチ 1080p設定時)
※フレーム・レートはSETUPパラメーターで選択します。(59.94または50) |
◆映像エフェクト |
・切替:カット、ミックス(ディゾルブ/FAM/NAM/モザイク)、ワイプ(30種類)
・合成:ピクチャー・イン・ピクチャー、スプリット、クワッド、DSK(ルミナンス・キー、クロマ・キー) |
[ 映像 仕様 ] |
◆音声処理 |
・サンプリング・レート:24ビット/48kHz |
◆音声フォーマット |
・SDI:リニアPCM、24ビット、48kHz、2ch SMPTE 299M準拠
・HDMI:リニアPCM、24ビット、48kHz、2ch |
◆入力端子 |
■デジタル
・SDI INPUT 1~3(BNC)×3
・HDMI INPUT 3~4(HDMI Type A 19ピン)×2
■アナログ
・AUDIO IN(RCAピン・タイプ)
・MIC(ステレオ・ミニ・タイプ、プラグイン・パワー対応) |
◆出力端子 |
■デジタル
・SDI OUT PGM:BNC×1
・SDI OUT PVW:BNC×1
・HDMI OUT MULTI-VIEW:Type A(19ピン)×1
■アナログ
・AUDIO OUT(RCAピン・タイプ)
・PHONES(ステレオ・ミニ・タイプ) |
◆規定入力レベル |
・AUDIO IN:-10dBu(最大入力レベル:+8dBu)
MIC:-41~-13dBu(最大入力レベル:-1dBu) |
◆入力インピーダンス |
・AUDIO IN:15kΩ
MIC:10kΩ |
◆規定出力レベル |
・AUDIO OUT:-10dBu(最大出力レベル:+8dBu)
PHONES:92mW+92mW(32Ω負荷時) |
◆出力インピーダンス |
・AUDIO OUT:1kΩ
PHONES:10Ω |
◆オーディオエフェクト |
・EQ、ディレイ、コンプレッサー、HPF、ゲート、リバーブ、マスタリングエフェクト |
※ 詳しいスペックはメーカーサイトなどでご確認ください。
※ 製品の仕様及びデザインは改良のため予告なく変更することがあります。
